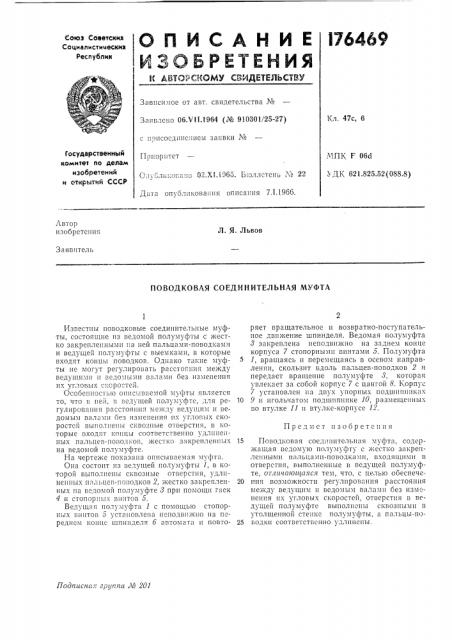

, :„„,*„„ ;;„ „„""„*, ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависи!ое от авт. свидетельства №

Кл. 47с, 6

Заявлено 06Л 11.1964 (¹ 910301/25-27) с и;>исосдиис:шем заявки №

Государственный комитет ло делам изобретений и открытий СССР

Приоритет

МПК Г 06d х ДК 621.825.52(088.8) О:обликов;. о 02.Х1.1965. В оллетень № 22 е втор изобретения

Л. Я. Львов

Заявитель

ПОВОДКОВАЯ СОЕДИНИТЕЛЬНАЯ МУФТА

Предмет изобретения

Подписная группа Л" 201

Известны поводковые соединительные муфты, состояи(ие из ведомой полумуфты с жестко закреп IplIHbI IH иа ней пальцами-поводками и ведущей полумуфты с выемками, в которые входят концы поводков. Однако такие муфты не могут регулировать рассто-"hèÿ между ведущими и веломыми валами без изменения их угловых скоростей.

Особенностью опись.ваемой муфты является то, что в ией, в ведущей иолумуфтс, для регулирования расстояния между гедущим и ведомым валами без изменения их угловых скоростей выполнены сквозные отверстия, в которые входяпг концы соответственно удлиненных пальцев-поводков, жестко закрепленных на ведомой полумуфте.

На чертеже показана описываемая муфта.

Она состоит из ведущей полумуфты 1, в которой выполнены сквозные отверстия, удлиненных пальцег,-поводков 2, жестко закрепленных иа ведомой полумуфте 8 при помощи гаек

4 и стопориы.: вш тов 5.

Ведущая полумуфта 1 с помощью стопорных гиитов 5 установлена неподви>кио на переднем конце шпинделя б автомата и lIQBTQряет вращательное и возвратно-поступательное движение шпинделя. Ведомая полумуфта > закреплена неподвижно на заднем конце корпуса 7 стопорHûìè винтами 5. Полумуфта

1, вращаясь и перемещаясь в осевом направлении, скользит вдоль пальцев-поводков 2 и передает вращение полумуфте 8, которая увлекает за собой корпус 7 с цангой 8. Корпус

7 установлен на двух упорных подшипниках

10 9 и игольчатом подшипнике 10, размещенных во втулке 11 и втулке-корпусе 12, 15 Поводковая соединительная муфта, содержащая ведомую полумуфту с жестко закрепленными пальцами-поводками, входящими в отверстия, выполненные в ведущей полумуфте, отлачаюи1аяся тем, что, с целью обеспече20 ния возможности регулировщшя расстояш1я между ведущим и ведомым валами без изменения их угловых скоростей, отверстия в ведущей полумуфте выполнены сквозными в утолщенной стенке полумуфты, а пальцы-по25 водки соответствснно удлинеиы.
