Реферат

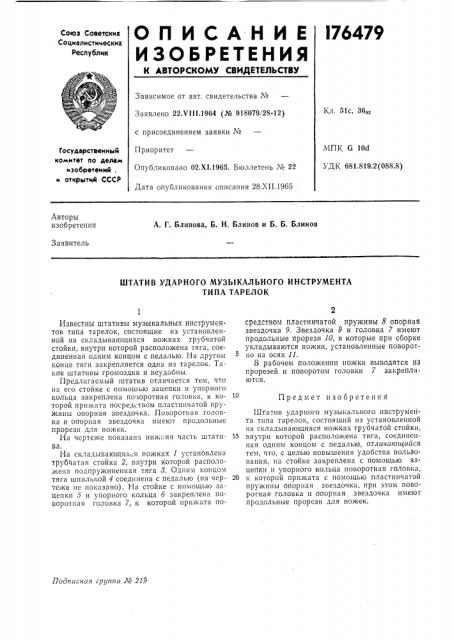

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

176479

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 22.VI II.1964 (№ 918079/28-12) с присоединением заявки ¹

Приоритет

Опубликовано 02.XI.1965. Бюллетень № 22

Дата опубликования описания 28.XII.1965

Кл. 51с, 360з

МПК G 10с1

УДК 681.819.2(088.8) Государственный комитет по делам изобретений; и открытий СССР

Авторы изобретения

А. Г. Блинова, Б. Н. Блинов и Б. Б. Блинов

Заявитель

ШТАТИВ УДАРНОГО МУЗЬ1КАЛЬНОГО ИНСТРУМЕНТА

ТИПА ТАРЕЛОК

11редмет изобретения

Подписная группа ¹ 219

Известны штативы музыкальных инструмен. тов типа тарелок, состоящие из установленной на складывающихся ножках трубчатой стойки, внутри которой расположена тяга, соединенная одним концом с педалью. На другом конце тяги закрепляется одна из тарелок. Такие штативы громоздки и неудобны.

Предлагаемый штатив отличается тем, что на его стойке с помошью зацепки и упорного кольца закреплена поворотная головка, к которой прижата посредством пластпнчатой пружины опорная звездочка. Поворотная головка и опорная звездочка имеют продольные прорези для ножек.

На чертеже показана нижняя часть штатива.

На складывающих я ножках 1 установлена трубчатая стойка 2, внутри которой расположена подпружиненная тяга 8. Одним концом тяга шпилькой 4 соединена с педалью (на чертеже не показано). На стойке с помощью за. цеп и 5 и упорного кольца б закреплена поворотная головка 7, к которой прижата по2 средством пластинчатой пружины 8 опорная звездочка 9. Звездочка 9 и головка 7 имеют продольные прорези 10, в которые при сборке укладываются ножки, установленные поворотно на осях 11.

В рабочем положении ножки выводятся из прорезей и поворотом головки 7 закрепляются.

Штатив ударного музыкального инструмента типа тарелок, состоящий пз установленной на складывающихся ножках трубчатой стойки, 15 внутри которой расположена тяга, соединенная одним концом с педалью, отличающийся тем, что, с целью повышения удобства пользования, на стойке закреплена с помощью зацепки и упорного кольца поворотная головка, 20 к которой прижата с помощью пластинчатой пружины опорная звездочка, при этом поворотная головка и опорная звездочка имеют продольные прорези для ножек.
