Реферат



Использование: в области дугоконтактной сварки для удаления внутреннего грата в изделиях, имеющих прямоугольный профиль . Сущность изобретения: устройство для удаления грата выполнено в виде опорного узла установки дугоконтактной сварки и представляет собой полый усеченный конус , вершина которого направлена в сторону изделия. Для герметизации внутренней полости усеченный конус снабжен опорной плитой. Рассеиватель выполнен из жаростойкого материала в виде стержня, внутри которого осевое отверстие переходит в коническое , соответствующее конфигурации отверстия изделия. В процессе сварки заполняют внутреннюю полость устройства горючей смесью, которую воспламеняют при осадке. Тепловая волна проникает во внутреннюю полость изделия и выжигает грат. 1 з. п. ф-лы, 4 ил. СП С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 23 К 11/00

Ц 0) 9

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

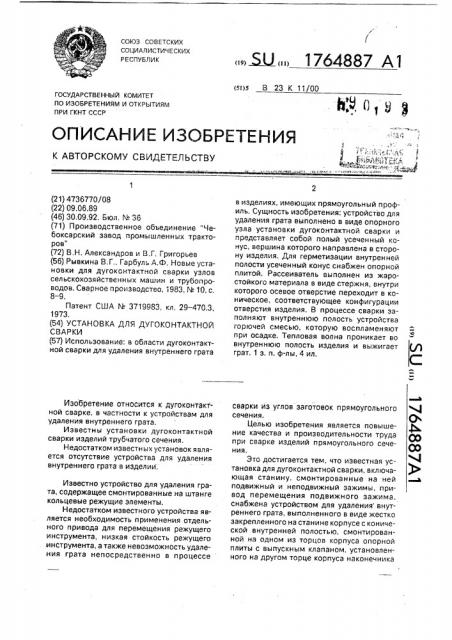

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4736770/08 (22) 09.06,89 (46) 30.09.92. Бюл. М 36 (71) Производственное объединение "Чебоксарский завод промышленных тракторов" (72) В,Н. Александров и В.Г. Григорьев (56) Рывкина В,Г., Гарбуль А,Ф. Новые установки для дугоконтактной сварки узлов сельскохозяйственных машин и трубопроводов. Сварное производство, 1983, % 10, с, 8 — 9.

Патент США N 3719983, кл, 29 — 470.3, 1973. (54) УСТАНОВКА ДЛЯ ДУГОКОНТАКТНОЙ

СВАРКИ (57) Использование: в области дугоконтактной сварки для удаления внутреннего грата

Изобретение относится к дугоконтакт ной сварке, в частности к устройствам для удаления внутреннего грата.

Известны установки дугоконтактной сварки изделий трубчатого сечения.

Недостатком известных установок является отсутствие устройства для удаления внутреннего грата в изделии, Известно устройство для удаления грата, содержащее смонтированные на штанге кольцевые режущие элементы.

Недостатком известного устройства является необходимость применения отдельного привода для перемещения режущего инструмента, низкая стойкость режущего .инструмента, а также невозможность удаления грата непосредственно в процессе м Ы 1764887 А1 в изделиях, имеющих прямоугольный профиль, Сущность изобретения: устройство для удаления грата выполнено в виде опорного узла установки дугоконтактной сварки и представляет собой полый усеченный конус, вершина которого направлена в сторону изделия. Для герметизации внутренней полости усеченный конус снабжен опорной плитой. Рассеиватель выполнен из жаростойкого материала в виде стержня, внутри которого осевое отверстие переходит в коническое, соответствующее конфигурации отверстия изделия. В процессе сварки заполняют внутреннюю полость устройства горючей смесью, которую воспламеняют при осадке. Тепловая волна проникает во внутреннюю полость изделия и выжигает грат. 1 з, и. ф-лы, 4 ил. сварки из углов заготовок прямоугольного сечения.

Целью изобретения является повышение качества и производительности труда при сварке изделий прямоугольного сечения.

Это достигается тем, что известная установка для дугоконтактной сварки, включающая станину, смонтированные на ней подвижный и неподвижный зажимы, привод перемещения подвижного зажима, снабжена устройством для удаления внутреннего грата, выполненного в виде жестко закрепленного на станине корпусе с конической внутренней полостью, смонтированной на одном из торцов корпуса опорной плиты с выпускным клапаном, установленного на другом торце корпуса наконечника

1764887 с перепускным клапаном и расположенного на наконечнике рассеивателя, соединенного через перепускной клапан с внутренней полостью корпуса. При этом рассеиватель выполнен в виде стержня из жаропрочного материала с осевым отверстием, изменяющимся от цилиндрического до воронкообразного с прямоугольным сечением.

На фиг. 1 и 2 изображена установка для дугоконтактной сварки с устройством для удаления внутреннего грата; на фиг. 3 и 4— устройство для удаления внутреннего грата.

Установка для дугоконтактной сварки состоит из станины 1, устройства 2 для удаления внутреннего гра-а, подвижного 3 и неподвижного 4 зажимов, смонтированных на станине, и привода 6 перемещения с подв жным упором 5.

Устройство для удаления внутреннего грата содержит корпус 7 с конической внутренней полостью, жестко закрепленный на станине; опорную плиту 8, смонтированную на одном из торцов корпуса 7, с впускным клапаном 9; наконечник 10, установленный на другом торце корпуса с перепускным клапаном 11, и рассеиватель 12, расположенный на наконечнике, соединенный через перепускной клапан 11 с внутренней полостью корпуса и выполненный в виде стержня из жаростойкого материала с осевым отверстием, которое изменяется от цилиндрического 13 до воронкообразного 14 с прямоугольным сечением.

Установка для дугоконтактной сварки работает следующим образом, До начала процесса сварки внутренняя полость корпуса 7 устройства для удаления внутреннего грата 2 через впускной клапан

9 заполняется горючей смесью, затем между свариваемыми деталями, установленными в зажимах 3, 4, возбуждается дуга и осуществляется их разогрев. После разогрева торцов деталей (1600 C) производится осадка и формирование шва с одновременным воспламенением горючей смеси во внутренней полости корпуса 7.

Затем через перепускной клапан 11 и рассеиватель 12 поток горячих продуктов

45 сгорания смеси из внутренней полости корпуса 7 проникает во внутреннюю полость свариваемого изделия и выжигает образовавшийся в процессе осадки внутренний град. Продукты сгорания выносятся через другой конец изделия, который соединен с системой вытяжной вентиляции (см. фиг. 2).

Герметизация стыка свариваемых деталей при этом достигается в момент их осадки за счет приложения осевого усилия привода 6 путем прижатия торцов деталей к опорным узлам корпуса 7 и подвижного упора 5 через герметизирующие прокладки (на чертеже не показаны).

Таким образом, установка для дугоконтактной сварки, снабженная устройством для удаления грата, позволяет удалять грат в процессе его образования, пока он находится в раскаленном состоянии, что улучшает качество обработки за счет полного его выгорания и повышает производительность процесса, так как время удаления грата очень мало ("-10 с).

Формула изобретения

1. Установка для дугоконтактной сварки, включающая станину, смонтированные на ней подвижный и неподвижный зажимы, привод перемещения подвижного зажима, отличающаяся тем, что, с целью повышения качества и производительности труда при сварке изделий прямоугольного сечения, она снабжена устройством для удаления внутреннего грата, выполненным в виде корпуса с конической внутренней полостью, жестко закрепленного на станине, смонтированной на одном из концов корпуса опорной плиты с впускным клапаном, установленного на другом конце корпуса наконечника с перепускным клапаном и установленного на наконечнике рассеивателя, соединенного через перепускной клапан с внутренней полостью корпуса.

2. Установка по и, 1, о т л и ч а ю щ а яс я тем, что рассеиватель выполнен в виде стержня из жаростойкого материала с осевым отверстием, изменяющимся от цилиндрического до воронкообразного с прямоугольным поперечным сечением.
