Механизм привода плиты мусоровоза

Механизм привода плиты мусоровоза

Иллюстрации

Показать все

Реферат



Изобретение относится к коммунальному машиностроению. Цель изобретения - упрощение конструкции путем совмещения функций упоров и переключателей одним приводом. Устройство включает кузов, плиту , направляющие с окнами, переключающие рычаги, причем переключающие рычаги выполнены трехплечими и Т-образными . 3 ил.

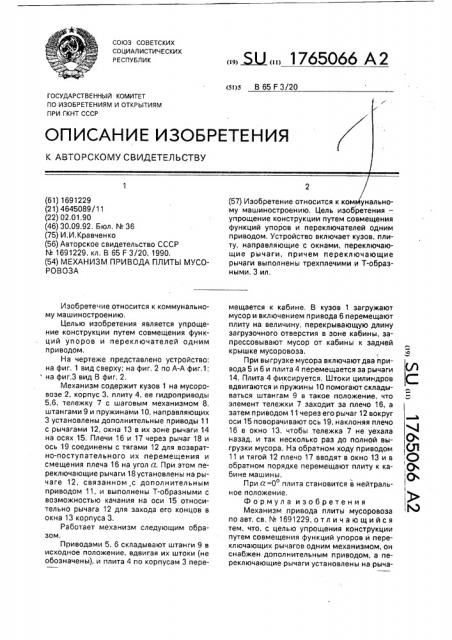

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 F 3/20

УДАРСТВЕННЫЙ ( (21) 4645089/11 (22) 02,01,90 (46) 30.09,92, Бюл, ¹ 36 (75) И.И,Кравченко (56) Авторское свидетельство СССР

¹ 1691229, кл, В 65 F 3/20, 1990, (54) МЕХАНИЗМ ПРИВОДА ПЛИТЫ МУСОРОВОЗА

Изобретение относится к коммунальному машиностроению, Целью изобретения является упрощение конструкции путем совмещения функций упоров и переключателей одним приводом, На чертеже представлено устройство, на фиг. 1 вид сверху; на фиг, 2 по А-А фиг,1; на фиг,3 вид В фиг, 2, Механизм содержит кузов 1 на мусоровазе 2, корпус 3, плиту 4, ее гидроприводы

5,6, тележку 7 с шаговым механизмом 8, штангами 9 и пружинами 10, направляющих

3 установлены дополнительные приводы 11 с рычагами 12, окна 13 в их зоне рычаги 14 на осях 15, Плечи 16 и 17 через рычаг 18 и ось 19 соединены с тягами 12 для возвратно-поступательного их перемещения и смещения плеча 16 на угол а. При этом переключающие рычаги 18установлены на рычаге 12, связанном с дополнительным приводом 11, и выполнены Т-образными с возможностью качания на оси 15 относительно рычага 12 для захода его концов в окна 13 корпуса 3.

Работает механизм следующим образом, Приводами 5. 6 складывают штанги 9 в исходное положение, вдвигая их штоки (не обозначены), и плита 4 по корпусам 3 пере„„ „„1765066 А2 (), У му машиностроению, Цель изобретения— упрощение конструкции путем совмещения функций упоров и переключателей одним приводом. Устройство включает кузов, плиту, направляющие с окнами, переключающие рычаги, причем переключающие рычаги выполнены трехплечими и Т-образными. 3 ил, мещается к кабине. B кузов 1 загружают мусор и включением привода 6 перемещают плиту на величину, перекрывающую длину загрузочного отверстия в зоне кабины, запрессовывают мусор от кабины к задней крышке мусоровоза.

При выгрузке мусора включают два привода 5 и 6 и плита 4 перемещается за рычаги

14. Плита 4 фиксируется. Штоки цилиндров С вдвигаются и пружины 10 помогают складываться штангам 9 в такое положение, что элемент тележки 7 заходит за плечо 16, а затем приводом 11 через его рычаг 12 вокруг оси 15 поворачивают ось 19, наклоняя плечо

16 в окно 13, чтобы тележка 7 не уехала назад, и так несколько раз до полной вы- 0 грузки мусора. На обратном ходу приводом (Л

11 и тягой 12 плечо 17 вводят в окна 13 и в Q обратном порядке перемещают плиту к ка- .О ! бине машины. IО

При a=0 плита становится в нейтральное положение.

Формула изобретения

Механизм привода плиты мусоровоза по авт, св. ¹ 1691229, отличающийся тем, что, с целью упрощения конструкции путем совмещения функций упоров и переключающих рычагов одним механизмом, он снабжен дополнительным приводом, а переключающие рычаги установлены на рыча1765066 ге, связанном с дополнительным приводом, и выполнены Т-образными с возможностью качания относительно указанного рычага для установки его концов в окна корпуса, 1765066
