Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

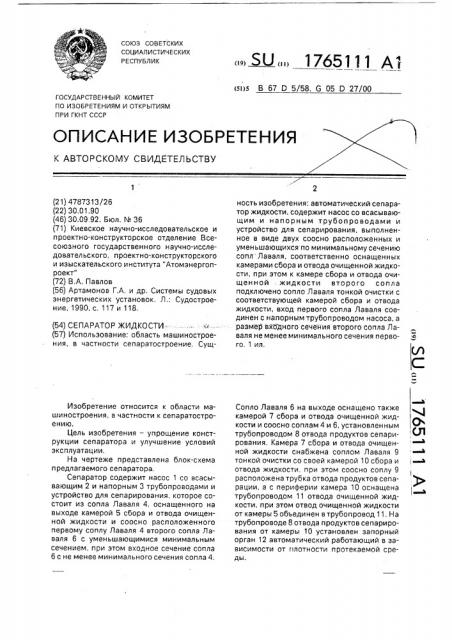

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4787313/26 (22) 30.01.90 (46) 30,09.92. Бюл. N 36 (71) Киевское научно-исследовательское и проектно-конструкторское отделение Всесоюзного государственного научно-исследовательского, проектно-.конструкторского и изыскательского института "Атомэнергопроект" (72) В.А. Павлов (56) Артамонов Г.А. и др. Системы судовых энергетических установок. Л.: Судостроение, 1990, с. 117 и 118. (54) СЕПАРАТОР ЖИДКОСТИ(57) Использование: область машиностроения, в частности сепаратостроение. СущИзобретение относится к области машиностроения, в частности к сепаратостроению.

Цель изобретения — упрощение конструкции сепаратора и улучшение условий эксплуатации, На чертеже представлена блок-схема предлагаемого сепаратора.

Сепаратор содержит насос 1 со всасывающим 2 и напорным 3 трубопроводами и устройство для сепарирования, которое состоит из сопла Лаваля 4, оснащенного на выходе камерой 5 сбора и отвода очищенной жидкости и соосно расположенного первому соплу Лаваля 4 второго сопла Лаваля 6 с уменьшающимися минимальным сечением, при этом входное сечение сопла

6 с не менее минимального сечения сопла 4. б 1765111 А1 (si)s В 67 D 5/58, G 05 D 27/00 ность изобретения: автоматический сепаратор жидкости, содержит насос со всасывающим и напорным трубопроводами и устройство для сепарирования, выполненное в виде двух соосно расположенных и уменьшающихся по минимальному сечению сопл Лаваля, соответственно оснащенных камерами сбора и отвода очищенной жидкости, при этом к камере сбора и отвода очищенной .жидкости второго сопла подключено сопло Лаваля тонкой очистки с соответствующей камерой сбора и отвода жидкости, вход первого сопла Лаваля соединен с напорным трубопроводом насоса, а размер входного сечения второго сопла Лаваля не менее минимального сечения первого. 1 VIJI.

Сопло Лаваля 6 на выходе оснащено также камерой 7 сбора и отвода очищенной жидкости и соосно соплам 4 и 6, установленным трубопроводом 8 отвода продуктов сепарирования. Камера 7 сбора и отвода очищенной жидкости снабжена соплом Лаваля 9 тонкой очистки со своей камерой 10 сбора и отвода жидкости, при этом соосно соплу 9 расположена трубка отвода продуктов сепарации, а с периферии камера 10 оснащена трубопроводом 11 отвода очищенной жидкости, при этом отвод очищенной жидкости от камеры 5 объединен в трубопровод 11. На трубопроводе 8 отвода продуктов сепарирования от камеры 10 установлен запорный орган 12 автоматический работающий в зависимости от плотности протекаемой среды.

1785111

Составитель Б.Долотин

Техред М.Моргентал Корректор С,Юско

Редактор

Заказ 3350 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035; Москва, Ж-35, Раушская наб., 4/5.-Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Работа устройства сепарирования заключается в том, что при движении жидкости со скоростью сообщаемой насосом 1 через сопла 4, 6 и 9 частицы жидкости в зависимости от массы приобретают различ- 5 ное количество кинетической энергии, так как более тяжелые частицы воды и механических примесей получают больше кинетической энергии и, следовательно, концентрируется в центре потока, а частицы 10 более легкой жидкости, т. е. меньшей массы оттесняются к периферии потока и с периферии потока очищенная жидкость отводится по трубопроводу 11, 15

Продукты сепарирования из центра потока отводятся по трубопроводу 8, Количество сопел Лаваля в устройстве сепарирования не лимитировано и определяется расчетом, при этом проходные сече- 20 ния рассчитываются на определение процентное содержание примесей, в случае большего содержания примесей может

Сь.т-ь применена многократная сепарация, Формула изобретения

Сепаратор жидкости, содержащий насос со всасывающим и напорным трубопроводами и устройство для сепарирования, отличающийся тем, что, с целью упрощения конструкции сепаратора и улучшения условий эксплуатации, устройство для сепарирования выполнено в виде двух соосно расположенных и уменьшающихся по минимальному сечению сопл Лаваля, соответственно оснащенных.камерами сбора и отвода очищенной жидкости, при этом к камере сбора и отвода очищенной жидкости второго сопла подключено сопла Лаваля тонкой очистки с соответствующей камерой сбора и отвода жидкости, вход первого сопла Лаваля соединен с напорным трубопроводом насоса, а размер входного сечения второго сопла Лаваля не менее минимального сечения первого сопла,
