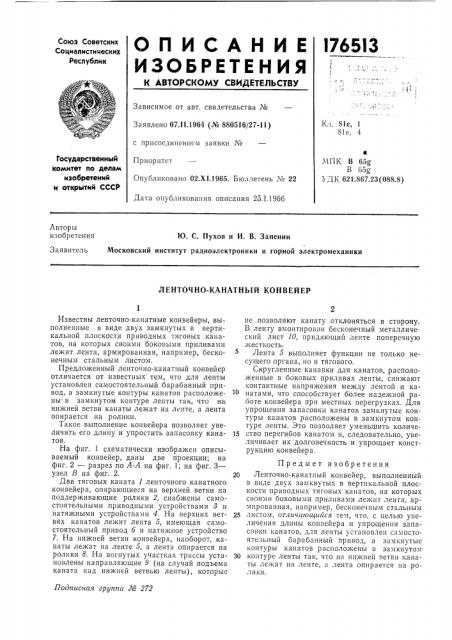

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l76 513

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 81е, 1

81е, 4

Заявлено 07.11.1964 (№ 880516/27-11) с присоединением заявки ¹ ЧПК В 65д

В 65

3 ДК 621.867.23(088.8) Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 02.XI.1965. Бюллетень ¹ 22

Дата опубликования описания 25.1.1966

Л вторы изобретения

Ю. С. Пухов и И. В. Запенин

Заявитель Московский институт радиоэлектроники и горной электромеханики

Л ВНТОЧ НО-КАНАТНЪ|Й КОН ВЕЙ EP

Подписная группа № 272

Известны лейточно-канатные конвейеры, вы-, полненные в виде двух замкнутых в вертикальной плоскости приводных тяговых канатов, на которых своими боковыми приливами лежит лента, армированная, например, бесконечным стальным листом.

Предложенный ленточно-канатный конвейер отличается от известных тем, что для ленты установлен самостоятельный барабанный .привод, а замкнутые контуры канатов расположены в замкнутом контуре ленты так, что на1 нижней ветви канаты лежат на ленте, а лента опирается на ролики.

Такое выполнение конвейера позволяет увеличить его длину и упростить запасовку канатов.

На фиг. 1 схематически изображен описываемый конвейер, даны две проекции; на фиг. 2 — разрез по А-А на фиг. 1; на фиг. 3— узел В на фиг. 2.

Два тяговых каната 1 ленточного канатного конвейера, опирающиеся на верхней ветки на поддерживающие ролики 2, снабжены самостоятельными приводными устройствами 3 и натяжными устройствами 4. На верхних ветвях канатов лежит лента 5, имеющая самостоятельный привод б и натяжное устройство

7. На нижней ветви конвейера, наоборот, канаты лежат на ленте 5, а лента опирается на ролики 8. На вогнутых участках трассы установлены направляющие 9 (на случай подъема каната над нижней ветвью ленты), которые не позволяют канату отклоняться в сторону.

B ленту вмонтирован бесконечный металлический лист 10, придающий ленте поперечную жесткость.

Лента 5 выполняет функции не только несущего органа, но и тягового.

Скругленные канавки для канатов, расположенные в боковых приливах ленты, снижают контактные напряжения между лентой и канатами, что способствует более надежной работе конвейера при местных перегрузках. Для упрощения запасовки канатов замкнутые контуры канатов расположены в замкнутом контуре ленты, Это позволяет уменьшить количе15 ство перегибов канатом и, следовательно, увеличивает их долговечность и упрощает конструкцию конвейера.

Предмет изобретения

20 Ленточно-канатный конвейер, выполненный в виде двух замкнутых в вертикальной плоскости приводных тяговых канатов, на которых своими боковыми приливами лежит лента, армированная, например, бесконечным стальным

25 листом, отличающийся тем, что, с целью увеличения длины конвейера и упрощения запасовки канатов, для ленты установлен самостоятельный барабанный привод, а замкнутые контуры канатов расположены в замкнутом

30 контуре ленты так, что на нпжпей ветви канаты лежат на ленте, а лента опирается на ролики.

176513

Фиг. 8
