Шихта для производства доменного феррофосфора

Шихта для производства доменного феррофосфора

Иллюстрации

Показать все

Реферат



Назначение: шихта используется в доменных печах для выплавки феррофосфора. Сущность изобретения: в состав шихты дополнительно вводятся кварциты при следующем соотношении компонентов, мас.%: железная руда - 5,0 - 15,0; марганцевая руда - 0,3 - 1,7; кокс - 21,5 - 29,0; металлодобавки - 14,0 - 22,0; фосфидно-силицидный сплав - 1,0 - 10,0; кварциты - 0,7 - 5,0; фосфоритная руда - остальное. 1 табл.

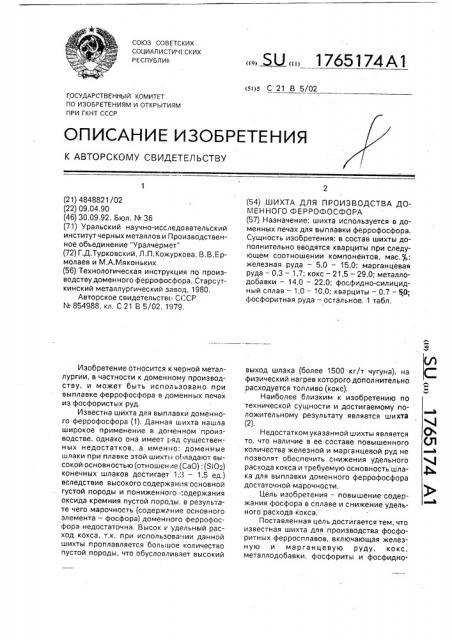

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 21 В 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ (21) 4848821/02 (22) 09.04.90 (46) 30.09.92. Бюл. М. 36 (71) Уральский научно-исследовательский институт черных металлов и Производственное объединение "Урэлчермет" (72) Г.Д.Турковский, Л.П. Кожуркова, В.В. Ермолаев и М,А.Мя кон ьких (56) Технологическая инструкция по производству доменного феррофосфора. Старсуткинский металлургический завод, 1980, Авторское свидетельств(ССCP

К 854988, кл, С 21 В 5/02, 1979.

Изобретение относится к черной металлургии, в частности к доменному производству, и может быть использовано при выплавке феррофосфора в доменных печах из фосфористых руд.

Известна шихта для выплавки доменного феррофосфора (1). Данная шихта нашла широкое применение в доменном производстве, однако она имеет ряд существенных недостатков, а именно: доменные шлаки при плавке этой шихть1 обладают высокой основностью (отношение (СаО): (SiOz) конечных шлаков достигает 1,3 — 1,5 ед.) вследствие высокого содержания основной густой породы и пониженного:одержания оксида кремния пустой породы, в результате чего марочность (содержание основного элемента — фосфора) доменного феррофосфора недостаточна. Высок v удельный расход кокса, т.к. при использовании данной шихты проплавляется большое количество пустой породы, что обусловливает высокий

„., Я1 „„1765174А1 (54) ШИХТА ДЛЯ ПРОИЗВОДСТВА ДОМЕННОГО ФЕРРОФОСФОРА (57) Назначение: шихта используется в доменных печах для выплавки феррофосфора, Сущность изобретения: в состав шихты дополнительно вводятся кварциты при следующем соотношении компонентов, мас. : железная руда — 5,0 — 15,0; марганцевая руда — 0,3 — 1,7; кокс — 21,5 — 29,0; металлодобавки — 14,0 — 22,0; фосфидно-силицидный сплав — 1,0 — 10,0; кварциты — 0,7 — 50; фосфоритная руда — остальное. 1 табл. выход шлака (более 1500 кг/т чугуна). на физический нагрев которого дополнительно расходуется топливо (кокс).

Наиболее близким к изобретению по технической сущности и достигаемому положительному результату является шихта (2).

Недостатком указанной шихты является то, что наличие в ее составе повышенного количества железной и марганцевой руд не позволят обеспечить снижения удельного расхода кокса и требуемую основность шлака для выплавки доменного феррофосфора достаточной марочности.

Цель изобретения — повышение содержания фосфора в сплаве и снижение удельного расхода кокса .

Поставленная цель достигается тем, что известная шихта для производства фосфоритных ферросплавов, включающая железную и марганцевую руду, кокс, металлодобавки, фосфориты и фосфидно1765174 технологические и технико-экономические показатели доменного процесса при выплавке доменного феррофосфора с использованием различных составов компонентов шихтовых материалов

Варианты

Состав компонентов доменной шихты, мас.2

Содержание фосфора в чугуне, 2

Удельный расход ко кса, кг/т руда железная руда ма рганцевал фосфилно-силн» цидный сплав руда фо сфоритная кокс металло- квардобав ки цит

1 Все компонен-. ты выше верхнего предела

15 05 1 71 17 04 29 05 22 05

5,05 10,05

1326,0

2 Все компоненты на верхнем пределе

5,00 10,00 16,09 1193 0

15,00 1,70 17,30 29,00 22,00

3 Оптимальное содержание компонентов

9,30

0,93 39,77 25,37 16,73

3,25 4,65

16,60

1160,0

4 Все компоненты на нижнем пре" деле

5 00 0„30 57,50 21,50 14,00 0,70 1,00 16,00 1182,0

5 Все компоненты ниже нижнего предела

62,96 21,45

34,77 29,13

44,00 3o,оо

4,95

12,50

10,0

0,29

1,50 . 1,à0

0,69

13,95

14,10

15,00

13,67

15,90

15,61

0,95

8,оо

1298,0

1238,0

1275,0

6 Шихта - прототип

7 Шихта - аналог силицидный сплав дополнительно содержит кварцит в качестве разрушающей кальцийфосфидную и кальций-глиноземофосфидную связки и обладающего флюсующей способностью материал, при следующем соотношении компонентов, мас.: руда железная — 5,0 — 15,0; руда марганцевая — 0,3 — 1,7; кокс — 21,5 — 29,0; металлодобавки — 14,0 — 22,0: фосфидно-силицидный сплав — 1,0 — 10,0; кварциты — 0,7 — 6,0; руда фосфоритная — остальное, Расходы кварцита и фосфидно-силицидного сплава являются определяющими факторами при формировании состава шихты и технологических условий доменной плавки феррофосфора. Выбор пределов содержания остальных компонентов шихты определяется необходимостью получения доменного феррофосфора по химическому составу, соответствующего требованиям технических условий, Пример. В доменной печи полезным объемом 145 мз выплавляли доменный феррофосфор с использованием доменной шихты по изобретению, включающий рудыжелезную и марганцевую, кокс, металлодобавки, фосфидно-силицидный сплав, кварциты и руду фосфоритную, Использование данной шихты позволило существенно улучшить восстановительные процессы фосфора в доменной печи, уменьшить затраты тепла, улучшить процессы шлакообразования, стабилизировать тепловое состояние доменной печи, что отражено в показателях, представленных в таблице.

Технико-экономическая эффективность изобретения состоит в том, что использование в качестве компонента доменной шихты при выплавке феррофосфора кварцита в каче5 стве материала, разрушающего кальций-фосфидную и кальций-глиноземофосфидную связки и обладающего флюсующей способностью, заметно повышает марочность получаемого доменного феррофосфора (по

10 содержанию фосфора в нем в среднем на

0,85 (абс.) и снижает удельный расход кокса в среднем на 97,0 кг/т чугуна. Суммарный годовой экономический эффект от применения шихты по изобретению составляет,247,5

15 тыс. рублей.

Формула изобретения

Шихта для производства доменного феррофосфора, содержащая железную и

20 марганцевую руды, кокс, металлодобавки, фосфоритная руда и фосфидно-силицидный сплав, отличающаяся тем, что, с целью повышения содержания фосфора в сплаве и снижения удельного расхода кокса, она до25 полнительно содержит кварциты при следующем соотношении компонентов, мас. ь:

Железная руда — 5,0 — 15,0

Марганцевая руда — 0,3 — 1,7

Кокс— 21,5 — 29,0

30 Металлодобавки — 14,0 — 22,0

Фосфидно-силицидный

cnnaa— 1,0 — 10,0

Кварциты— 0,7 — 5,0

35 Фосфоритная руда — Остальное.
