Душ с сосудом для воды

Душ с сосудом для воды

Иллюстрации

Показать все

Реферат



Ж 17,653

Класс 34k, 5

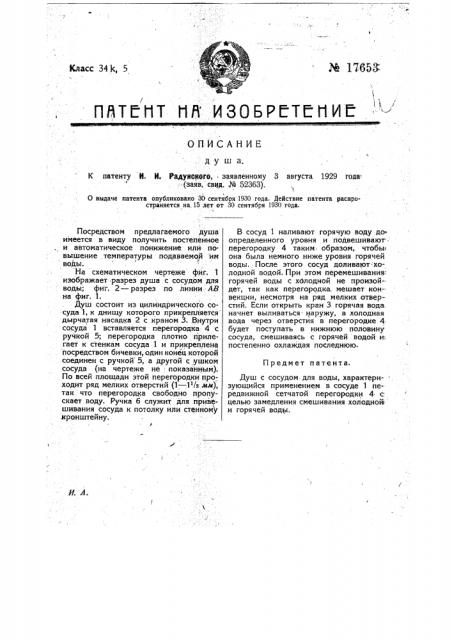

ПЯТ liT liA ИЗОБР ТЙНИ

ОПИСАНИЕ душа.

К патенту И. И. PaAyscporo, заявленному 3 августа 1929 года .:(заяв. свид. № 52363).

О выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сентября 1930 года.

Предмет патента.

И. А.

Посредством предлагаемого душа имеется в аиду получить постепенное и автоматическое понижение или повышение температуры подаваемой им воды. На схематическом чертеже фиг. 1 изображает:разрез душа с сосудом для воды, фиг. 2 — разрез по линии АВ на фиг. 1.

Душ состоит из цилиндрического сосуда 1, к днищу которого прикрепляется дырчатая насадка 2 с краном 3. Внутри сосуда 1 вставляется перегородка 4 с ручкой 5; перегородка плотно прилегает к стенкам сосуда 1 и прикреплена посредством бичевки, один конец которой соединен с ручкой 5, а другой с,ушком сосуда (на чертеже не показанным).

По всей площади этой перегородки проходит ряд мелких отверстий (1 — 1 /я мм), так что перегородка свободно пропускает воду. Ручка б служит для привешивания сосуда к потолку или стенйому кронштейну.

В сосуд 1 наливают горячую воду.до определенного уровня и подвешивают. перегородку 4 таким образом, чтобы. она была немного ниже уровня горячей воды, После этого сосуд доливают холодной водой. При этом перемешивания: горячей воды с холодной не произой-дет, так как перегородка, мешает конвекции, несмотря на ряд мелких отверстий. Если открыть кран 3 горячая вода. начнет выливаться наружу, а холодная вода через отверстия в перегородке 4 будет поступать в нижнюю половину сосуда, смешиваясь с горячей водой и:. постепенно охлаждая последнюю.

Душ с сосудом для воды, характеризующийся применением в сосуде 1 передвижной сетчатой перегородки 4. с целью замедления смешивания холодной и горячей водьь
