Реферат



Изобретение относится к области строительства систем водоотведения с покрытий искусственных сооружений в том числе дорожных и аэродромных для сопряжения коллекторов поверхностного водоотведения в местах изменения отметок Целью изобретения является повышение эксплуатационной надежности за счет улучшения гидравлических характеристик потока Перепадный колодец содержит камеру 1 с подводящим 2 и отводящим 3 коллекторами, наклонный 4 и горизонтальный 5 гасители энергии потока, выполненные в виде размещенных с зазором относительно друг друга балок с образованием решетки Балки наклонного гасителя выполнены в поперечном сечении в форме сегмента, обращенного вогнутой поверхностью к потоку, с радиусом и высотой, равными соответственно 0,45- 0,55 и 0 25-0,50 подводящего коллектора Верхняя кромка первой от подводящего коллектора балки наклонного гасителя размещена на уровне нижней отметки лотка подводящего коллектора, что позволяет уменьшить фонтанирование потока и обеспечить равномерность и направленность потока при вхождении его в сооружение . 1 ил V 4 4 СЛ С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Е 03 F 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ 4 ! ьз !

1Ь

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4769752/29 (22) 13.12.89 (46) 30.09.92. Бюл. N 36 (71) Московский автомобильно-дорожный институт (72) Н.А, Петров и Н,И, Павлова (56) Авторское свидетельство СССР

¹ 1682492, кл. Е 03 F 5/00, 05.07,89, (54) ПЕРЕПАДНЫЙ КОЛОДЕЦ (57) Изобретение относится к области строительства систем водоотведения с покрытий искусственных сооружений, в том числе дорожных и аэродромных, для сопряжения коллекторов поверхностного водоотведения в местах изменения отметок, Целью изобретения является повышение эксплуатационной надежности за счет улучшения гидравлических характеристик потока. Пе„„. Ж„„ 1765324 А 1 репадный колодец содержит камеру 1 с подводящим 2 и отводящим 3 коллекторами, наклонный 4 и горизонтальный 5 гасители энергии потока, выполненные в виде размещенных с зазором относительно друг друга балок с образованием решетки. Балки наклонного гасителя выполнены в поперечном сечении в форме сегмента, обращенного вогнутой поверхностью к потоку, с радиусом и высотой, равными соответственно 0,45—

0,55 и 0,25 — 0,50 подводящего коллектора.

Верхняя кромка первой от подводящего коллектора балки наклонного гасителя размещена на уровне нижней отметки лотка подводящего коллектора, что позволяет уменьшить фонтанирование потока и обеспечить равномерность и направленность потока при вхождении его в сооружение. 1 ил.

1765324 при вхождении его в сооружение. При этом в перепадном колодце радиус и высота сегментного сечения балки наклонного гасителя 4 не должна быть меньше соответственно

0,45 и 0,25 диаметра подводящего коллектора и превышать радиус 0,55 и высоту 0,50 этого диаметра, т.к. при меньшем значении радиуса 0,45 диаметра и высоте больше 0,50 диаметра происходит закручивание потока и направление части его струй вверх, а при значениях радиуса сечения балок больше

0,55 диаметра и высоте меньше 0,25 диаметра установка таких балок нецелесообразна, т.к. эти балки малых размеров в работе не будут участвовать.

Перепадный колодец позволяет повысить надежность конструкции и улучшить эксплуатационные качества за счет управления потоком и уменьшения его фонтанирования при наименьшем габарите самого колодца, 5

Составитель Л,Нахметова

Техред М,Моргентал Корректор И.Шмакова

Редактор

Заказ 3360 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 л

Изобретение относится к области строительства систем водоотведения с покрытий искусственных сооружений, в том числе дорожных и аэродромных, для сопряжения коллекторов поверхностного водоотведения.

Целью изобретения является повышение эксплуатационной надежности за счет улучшения гидравлических характериСтик потока.

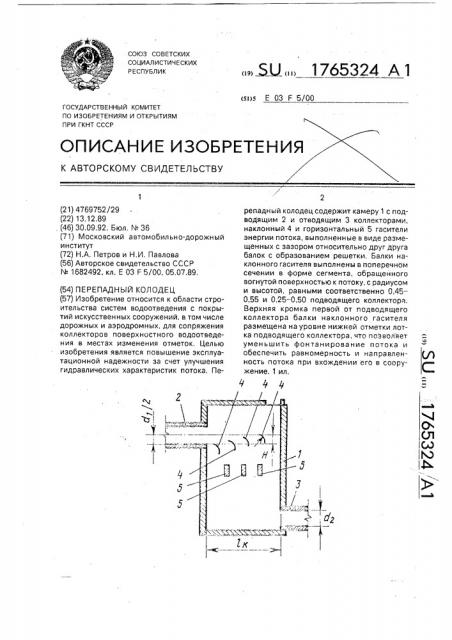

На чертеже изображен перепадный колодец, продольный разрез.

Перепадный колодец содержит камеру

1 с подводящим 2 и отводящим 3 коллекторами и установленные по высоте камеры наклонный 4 и горизонтальный 5 гасители энергии потока, выполненные в виде размещенныхх с зазорами относительно друг друга балок с образованием решетки. Балки горизонтального гасителя 5установлены подзазорами между балками наклонного гасителя

4, Балки наклонного гасителя 4 выполнены в поперечном сечении в форме сегмента, обращенного вогнутой поверхностью к потоку с радиусом и высотой, равными соответственно 0,45 — 0,55 и 0,25 — 0,50 диаметра подводящего коллектора 2. Верхняя кромка первой от подводящего коллектора 2 балки наклонного гасителя 4 размещена на уровне нижней отметки потока подводящего коллектора 2.

Перепадный колодец работает следующим образом, Поток, выходящий из подводящего коллектора 2, натекает на балки наклонного гасителя.4, при этом балки сегментного сечения рассекают поток и равномерно направляют вниз. Наличие сегментного сечения балок наклонного гасителя 4, размещенных вогнутой частью к потоку, и расположение верхней кромки первой от подводящего коллектора балки наклонного гасителя 4 на уровне нижней отметки лотка подводящего коллектора 2 обеспечивают равномерность и направленность потока

Формула изобретения

Перепадный колодец, содержащий камеру с подводящим и отводящим коллекторами и установленные по высоте камеры наклонный и горизонтальный гасители энергии потока, выполненные в виде размещенных с зазором друг относительно друга балок с образованием решетки, балки горизонтального гасителя установлены под зазорами между балками наклонного гасителя, отличающийся тем, что, с целью повышения эксплуатационной надежности за счет улучшения гидравлических харакристик IloTQKB, балки наклонного гасителя выполнены в поперечном сечении в форме сегмента, обращенного вогнутой поверхностью к потоку с радиусом и высотой, равными соответственно 0,45-0,55 и

0,25 — 0,5диаметра подводящего коллектора, причем верхняя кромка первой от подводящего коллектора балки наклонного гасителя размещена на уровне нижней отметки лотка подводящего коллектора,
