Устройство для крепления дверного полотна к коробке при защите от взлома

Устройство для крепления дверного полотна к коробке при защите от взлома

Иллюстрации

Показать все

Реферат



Сущность изобретения: на торце дверного полотна, несущем петли, установлены штыри, а на противоположных точках рамы - втулки. Внутренний диаметр втулок выполнен превышающим диаметр штыря от полутора до двух раз. Отношение внешнего диаметра втулки к толщине косяка рамы равно 0,3-0,5. Штыри и замок расположены в вершинах равностороннего треугольника, лежащего в плоскости дверного полотна. При наличии двух замков штыри и два замка установлены в вершинах квадрата. 1 з.п. ф-лы, 4 . %,

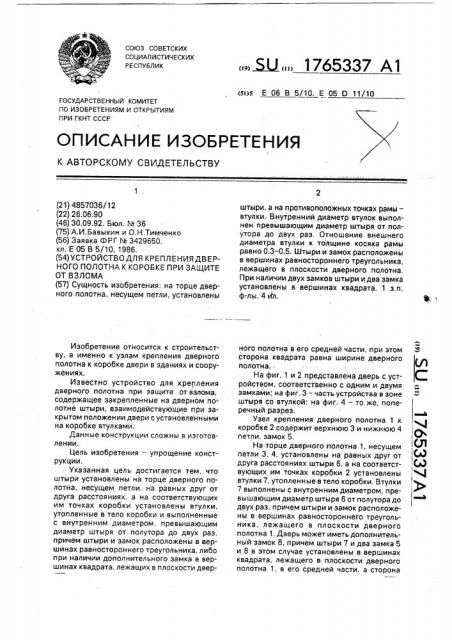

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

, 4

iCH

Од

Ю

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4857036/12 (22) 26.06.90 (46) 30.09.92. Бюл. N 36 (75) А.И.Бавыкин и О.Н,Тимченко (56) Заявка ФPГ ¹ 3429650, кл, Е 05 В 5/10, 1986. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДВЕРНОГО ПОЛОТНА К КОРОБКЕ ПРИ ЗАЩИТЕ

ОТ ВЗЛОМА (57) Сущность изобретения; на торце дверного полотна, несущем петли, установлены

Изобретение относится к строительству, а именно к узлам крепления дверного полотна к коробке двери в зданиях и сооружениях.

Известно устройство для крепления дверного полотна при защите от взлома, содержащее закрепленные на дверном полотне штыри, взаимодействующие при закрытом положении двери с установленными на коробке втулками.

Данные конструкции сложны в изготовлении.

Цель изобретения — упрощение конструкции.

Указанная цель достигается тем, что штыри установлены на торце дверного полотна, несущем петли. на равных друг от друга расстояниях, а на соответствующих им точках коробки установлены втулки, утопленные в тело коробки и выполненные с внутренним диаметром, превышающим диаметр штыря от полутора до двух раз, причем штыри и замок расположены в вершинах равностороннего треугольника, либо при наличии дополнительного замка в вершинах квадрата, лежащих в плоскости двер., ЫЛ„, 1765337 А1 (я)з Е 06 В 5/10, Е 05 D 11/10 штыри, а на противоположных точках рамы— втулки. Внутренний диаметр втулок выполнен превышающим диаметр штыря от. полутора до двух раз. Отношение внешнего диаметра втулки к толщине косяка рамы равно 0,3 — 0,5. Штыри и замок расположены в вершинах равностороннего треугольника, лежащего в плоскости дверного полотна, При наличии двух замков штыри и два замка установлены в вершинах квадрата. 1 з,п. ф-лы, 4 Ил, ного полотна в его средней части, при этом сторона квадрата равна ширине дверного полотна..

На фиг. 1 и 2 представлена дверь с устройством, соответственно с одним и двумя замками; на фиг, 3 — часть устройства в зоне штыря со втулкой; на фиг. 4 — то же, поперечный разрез.

Узел крепления дверного полотна 1 к коробке 2 содержит верхнюю 3 и нижнюю 4 петли, замок 5.

На торце дверного полотна 1, несущем петли 3, 4, установлены на равных друг от друга расстояниях штыри 6. а на соответствующих им точках коробки 2 установлены втулки 7, утопленные в тело коробки, Втулки

7 выполнены свнутренним диаметром,,превышающим диаметр штыря 6 от полутора до двух раз, причем штыри и замок расположены в вершинах равностороннего треугольника, лежащего в плоскости дверного полотна 1, Дверь может иметь дополнительный замок 8, причем штыри 7 и два замка 5 и 8 в этом случае установлены в вершинах квадрата, лежащего в плоскости дверного полотна 1, в его средней части, а сторона

1765337

25 фиг.1 квадрата равна ширине дверного полотна, Отношение внутреннего диаметра втулки к толщине косяка дверной коробки выбирается равным 0,3-0,5, Работает устройство следующим образом.

При попытке силового воздействия на дверное полотно 1, например взлома, прилагаемое усилие распределяется на опорные точки (вершины равностороннего треугольника), реализующие силовые связи дверного полотна с дверной коробкой 2, При наличии двух замков и двух опорных точек — штырей силовые нагрузки распределяются по вершинам квадрата, В данной конструкции двери штыри, воспринимающие силовое воздействие, передают усилия не непосредственно на древесину, а на металлическую втулку, которая, имея значительную внешнюю опорную поверхность, позволяет снизить контактные напряжения в материале дверного полотна и избежать разрушения последнего.

Формула изобретения

1. Устройство для крепления дверного полотна к коробке при защите от взлома, содержащее закрепленные на дверном по5 лотне штыри, взаимодействующие при закрытом положении двери с установленными на коробке втулками, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, штыри и втулки смонтированы на обращен10 ных одна к другой торцевых сторонах коробки и дверного полотна, при этом диаметры втулок и штырей выбираются из соотношений о., н

15 1 5 < <2 0; 03 < " <0,5, дашт Тк где D» — внутренний диаметр втулки;

De — наружный диаметр втулки;

Dun — диаметр штыря;

Т» — толщина косяка коробки.

2, Устройство по и. 1, о т л и ч а ю щ е ес я тем, что оно включает дополнительный замок, при этом штыри и замки размещены в точках, образующих вершины квадрата, 1765337

Фиг.2
