Разгрузочная ферма рельсового терриконика

Разгрузочная ферма рельсового терриконика

Иллюстрации

Показать все

Реферат

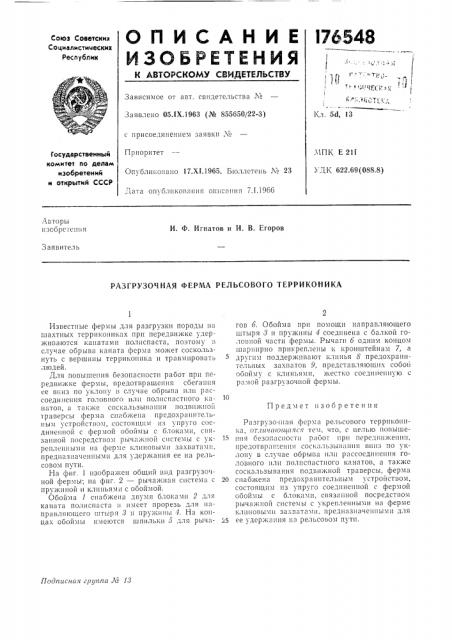

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

R АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиг

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 05.(X.1963 (№ 855650/22-3) Кл. 5d, 13 с присоединением заявки М

Приоритет.ЧПК E 211

УЛ,К 622.69(088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 17.Х1.1965. Бюллетень,¹ 23

3,атя опубликования описания 7.1.1966

Авторы

1t300 PCТСИ1331

И. Ф. Игнатов и И. В. Егоров

Заявитель

РАЗГРУЗОЧНАЯ ФЕРМА РЕЛЬСОВОГО ТЕРРИКОНИКА

Предмет изобретения

Под гггсная грутга Л3 13

Известные фермы для разгрузки породы 1га шахтных террикониках при передви>кке удерживаются канатами полиспаста, поэтому в случае обрыва каната ферма может соскользНУтЬ С ВЕРШИНЫ тЕРРИКОИИКа Il тРаВМИРОВать людей.

Для повышения безопасности работ при передвижке фермы, предотврашешгя сбегания се вниз по уклону в случае обрыва или рассоединения головного или полиспастного ка- 10 патов,;1 таl же соска.чьзывяиия подвигк!1031 траверсы ферма снабжена предохраш3тельНЫМ УCTPOIICTI30:31, СОСТОЯЩИМ ИЗ i ПРУГО COPIls»tettttoi с фермой обоймы с блоками, связанной посредством рыча 13иtoй системы с ук- 15 репленными иа ферме клиновыми захватами, предназначенными для удержания ее на рельсовом пути.

На фиг. 1 изобра>кен общий вид разгрузочной фермы; на фиг. 2 — рычажная система с 20 пру>кипой и клиньям I с обоймой.

Обойма 1 снабжена двумя блоками 2 для каната полиспаста и имеет прорезь для направляющего штьгря 3 1l пружины 4. На конII3x обоймы имеются шпильки 6 для рыча- 25 гов 6. Обойма при помощи направляющего штыря 3 и пружины 4 соединена с балкой головной части фермы. Рычаги 6 одгигм концом шарнирно прикреплены к кронштейнам 7, я другим поддерживают клинья 8 предохранительных захватов 9, представляющих coool. обойму с клиньями, жестко соединенную с рамой разгрузочной фермы, Разгрузо-1няя ферма рельсового терриконика, от.гичагоигаяся тем, что, с целью повышеttt»t Оезопясности работ при передвижеии11, редотвряи соскальзывания вшгз по уклону в случае обрыва или рассоединения головного или полиспастного канатов, а также соскальзывания подвижной тряверсы, ферма снабжена предохранительным устройством, состоящим из упруго соединенной с фермой обоймы с блоками, связанной посредством рычяжной системы с у креплеиными ия ферме клиновыми захватами, предназначенными для ее удержания ия рельсовом пути.

176548 иг. 1 Ьг Z

Составитель П. Ляшкевич

Рсдактор Т. Н. Каранова Техред Л. К. Ткаченко Корректоры; Г. П. Зимина и Л. Е. Марисич

Заказ 3783/10 Тираж 750 Формат бум. 60X90 /8 Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, 4

Типография, пр. Сапунова, 2
