Реферат

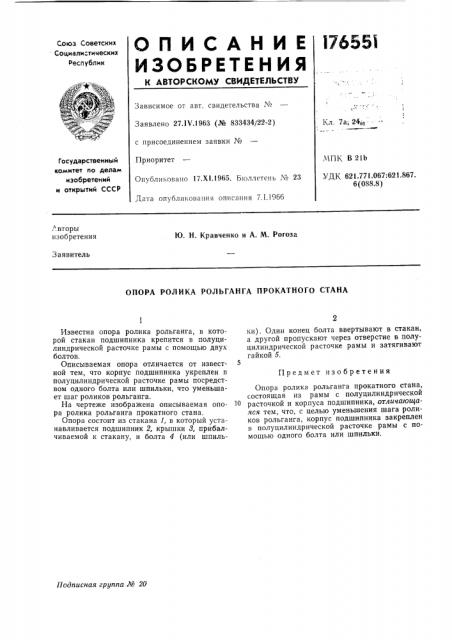

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.1V.1963 (№ 833434/22-2) с присоединением заявки №

Приоритет

Опубликовано 17.Х1.1965. Бюллетень ¹ 23

Кл. 7а; 24pi

Государственный комитет по делам изобретений и открытий СССР

МПК В 21b

УДК 621.771.067:621.867.

6(088.8) Дата опубликования описания 7.1.196á,"..вторы изобретения

1О. Н. Кравченко и А. М. Рогоза

Заявитель

ОПОРА РОЛИКА РОЛЬГАНГА ПРОКАТНОГО СТАНА

Подписная группа № 20

Известна опора ролика рольганга, в которой стакан подшипника крепится в полуцилиндрической расточке рамы с помощью двух болтов.

Описываемая опора отличается от известной тем, что корпус подшипника укреплен в полуцилиндрической расточке рамы посредством одного болта или шпильки, что уменьшает шаг роликов рольганга.

На чертеже изображена описываемая опора ролика рольганга прокатного стана.

Опора состоит из стакана 1, в который устанавливается подшипник 2, крышки 8, прибалчиваемой к стакану, и болта 4 (или шпильки). Один конец болта ввертывают в стакан, а другой пропускают через отверстие в полуцилиндрической расточке рамы и затягивают гайкой 5.

Предмет изобретения

Опора ролика рольганга прокатного стана, состоящая из рамы с полуцилиндрической расточкой и корпуса подшипника, отличающаяся тем, что, с целью уменьшения шага роликов рольганга, корпус подшипника закреплен в полуцилиндрической расточке рамы с помощью одного болта или шпильки.

176551

Р 7

Редактор Л. М. Струве

Заказ 3783/12 Тира к 50 Формат бум. 60X90 /в Объем 0 1 изд. л. Цена 5 коп

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, 4

Типография, пр. Сапунова, 2

Состави гель М. М. Блатова

Текред Л. К. Ткаченко

Коррс,;горы: Г. П. Зимина и Л. Е. Марисич
