Способ прокладки подземного трубопровода

Способ прокладки подземного трубопровода

Иллюстрации

Показать все

Реферат



Использование: строительство подземных трубопроводов на заболоченных и обводненных участках. Сущность изобретения: трубопровод балластируют посредством грунта, размещенного в карманах из гибких синтетических полотнищ, при этом карманы располагают в колодцах , отрытых в дне траншеи. Карманы образуют продольным перекрытием дна траншеи перед укладкой трубопровода, при этом в колодце в полотнище делают продольный разрез, по которому раздвигают полотнище и укладывают трубопровод, а края полотнища поднимают над трубопроводом , в образовавшиеся петли вставляют жесткий элемент и опирают его на.трубопровод . При перемещении вверх трубопровода под воздействием выпирающих усилий происходит распор грунта в карманах, которые расклиниваются между стенками колодца . 2 ил.

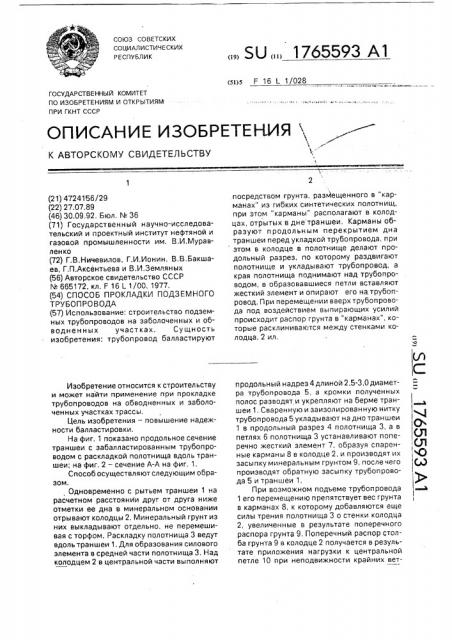

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) F 16 1 1/028

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ i.

1 о (Я

Ql

1 () (ы

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4724156/29 (22) 27.07.89 (46) 30.09.92, Бюл. М 36 (71) Государственный научно-исследовательский и проектный институт нефтяной и газовой промышленности им. B.È.Ìóðàâленко (72) Г.В.Ничевилов, Г.И.Ионин, В.В,Бакшаев, Г,П.Аксентьева и В.И.Земляных (56) Авторское свидетельство СССР

N 665172, кл, F 161 1/00, 1977. (54) СПОСОБ ПРОКЛАДКИ ПОДЗЕМНОГО

ТРУБОПРОВОДА (57) Использование; строительство подземных трубопроводов на заболоченных и обводненных участках. Сущность изобретения: трубопровод балластируют

Изобретение относится к строительству и может найти применение при прокладке трубопроводов на обводненных и заболоченных участках трассы, Цель изобретения — повышение надежности балластировки.

На фиг. 1 показано продольное сечение траншеи с забалластированным трубопроводом с раскладкой полотнища вдоль траншеи; на фиг. 2 — сечение А-А на фиг. 1.

Способ осуществляют следующим образом.

Одновременно с рытьем траншеи 1 на расчетном расстоянии друг от друга ниже отметки ее дна в минеральном основании отрывают колодцы 2. Минеральный грунт из них выкладывают отдельно, не перемешивая с торфом. Раскладку полотнища 3 ведут вдоль траншеи 1. Для образования силового элемента в средней части полотнища 3, Над колодцем 2 в центральной части выполняют

„, SU ÄÄ 1765593 А1 посредством грунта, размещенного в "карманах" из гибких синтетических полотнищ, при этом "карманы" располагают в колодцах, отрытых в дне траншеи, Карманы образуют продольным перекрытием дна траншеи перед укладкой трубопровода, при этом в колодце в полотнище делают продольный разрез, по которому раздвигают полотнище и укладывают трубопровод, а края полотнища поднимают над трубопроводом, в образовавшиеся петли вставляют жесткий элемент и опирают его на трубопровод. При перемещении вверх трубопровода под воздействием выпирающих усилий происходит распор грунта в "карманах", которые расклинивак,тся между стенками колодца. 2 ил. и родольн ый надрез 4 длиной 2,5-3,0 диаметра трубопровода 5, а кромки полученных полос разводят и укрепляют на берме траншеи 1, Сваренную и заизолированную нитку трубопровода 5 укладывают на дно траншеи

1 в продольный разрез 4 полотнища 3, а в петлях 6 полотнища 3 устанавливают поперечно жесткий элемент 7, образуя спаренные карманы 8 в колодце 2, и производят их засыпку минеральным грунтом 9, после чего производят обратную засыпку трубопровода 5 и траншеи 1.

При возможном подъеме трубопровода

1 его перемещению препятствует вес грунта в карманах 8, к которому добавляются еще силы трения полотнища 3 о стенки колодца

2, увеличенные в результате поперечного распора грунта 9, Поперечный распор столба грунта 9 в колодце 2 получается в результате приложения нагрузки к центральной петле 10 при неподвижности крайних вет1765593 вей полотнища 3, Таким образом, к весу грунта 9 прибавляется сила трения о грунт стенок кольца 2 значительно повышающая удерживающую способность балластирующего устройства и, следовательно, ее надежность.

Для обеспечения лучшей балластирующей работы устройства и ограничения вертикальных перемещений трубопровода 5 в период эксплуатации в колодцах 2 карманы 8 могут быть выполнены не доходящими до дна колодца 2 на 0,2-0,3 м.

Формула изобретения

Способ прокладки подземного трубопровода, заключающийся в отрывке траншеи, укладке в нее трубопровода, навеске на него гибких полотнищ с образованием карманов, их засыпке балластирующим грунтом и обратной засыпке траншеи, о т л ич а ю шийся тем, что, с целью повышения надежности балластировки, на дне траншеи

5 с расчетным шагом отрывают колодцы, гибкие полотнища в траншее и на трубопроводе располагают продольно, в полотнищах в зоне колодцев центрально выполняют продольный разрез и располагают его на тру10 бопроводе по его оси, при этом полотнище по обе стороны от разреза поднимают выше верхней образующей трубопровода с образованием поперечных ему двух пар петель, в верхние из которых вставляют жесткий

15 элемент с опиранием его на трубопровод, а карманы образуют путем размещения нижних петель в колодцах.

1765593

Составитель В,Копаев

Техред M.Ìîðãåíòàë Корректор О.Кравцова

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 3374 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
