Реферат



l76562

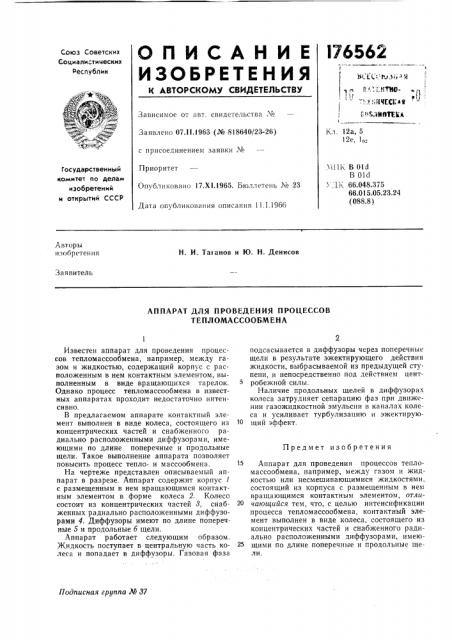

ОПИСАНИЕ

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социали=тических

Республик

5Cl. C Ь т„1. М ! й.".". i КТ11611i "::, ;11ЧСС1: i Я

Зависимое от авт. свидетельства Х0

Заявлено 07.11.1963 (№ 818640/23-26) п1 >MOTEL À

Кл. 12а, 5

12е, 10 с присоединением заявки i

3/!1К В 01d

В Old

У, К 66.048.375

66.015.05.23.24 (088.8) Приоритет

Опубликовано 17.Х1.1965. Бюллетень М 23

Государственный комитет по делам изобретений и открытий СССР

Дата опубликования описания 11.1.19б6

ABT0pbl изобретения

Н. И. Таганов и Ю. Н. Денисов

Заявитель

АППАРАТ ДЛЯ ПРОВЕДЕНИЯ ПРОЦЕССОВ

TEllЛОМАССООБМЕНА подсасывается в диффузоры через поперечные щели в результате эжектирующего действия жидкости, выбрасываемой из предыдущей ступени, и непосредственно под действием центробежной силы.

Наличие продольных щелей в диффузорах колеса затрудняет сепарацию фаз при движении газожидкостной эмульсии в каналах колеса и усиливает турбулизацию и эжектирующий эффект.

Аппарат для проведения процессов тепломассообмена, например, между газом и жидкостью или несмешивающимися жидкостями, состоящий из корпуса с размещенным в нем вращающимся контактным элементом, отли20 вдающийся тем, что, с целью интенсификации процесса тепломассообмена, контактный элемент выполнен в виде колеса, состоящего из концентрических частей и снабженного радиально расположенными диффузорами, имеющими по длине поперечные и продольные щели.

Лодписная группа М 37

Известен аппарат для проведения процессов тепломассообмена, например, между газом и жидкостью, содержащий корпус с расположенным в нем контактным элементом, выполненным в виде вращающихся тарелок.

Однако процесс тепломассообмена в известных аппаратах проходит недостаточно интенсивно.

В предлагаемом аппарате контактный элемент выполнен в виде колеса, состоящего из концентрических частей и снабженного радиально расположенными диффузорами, имеющими по длине поперечные и продольные щели. Такое выполнение аппарата позволяет повысить процесс тепло- и массообмена.

На чертеже представлен описываемый аппарат в разрезе. Аппарат содержит корпус 1 с размещенным в нем вращающимся контактным элементом в форме колеса 2. Колесо состоит из концентрических частей 3, снабженных радиально расположенными диффузорами 4. Диффузоры имеют по длине поперечные 5 и продольные 6 щели.

Аппарат работает следующим образом.

Жидкость поступает в центральную часть колеса и попадает в диффузоры. Газовая фаза

Предмет изобретения

176562

/ aэ

7 аз

Жадкаеть

< unv пьтега запад ачесь

Е

7аэ ккть

Гаэ
