Барабан для гранулирования сажи
Иллюстрации
Реферат

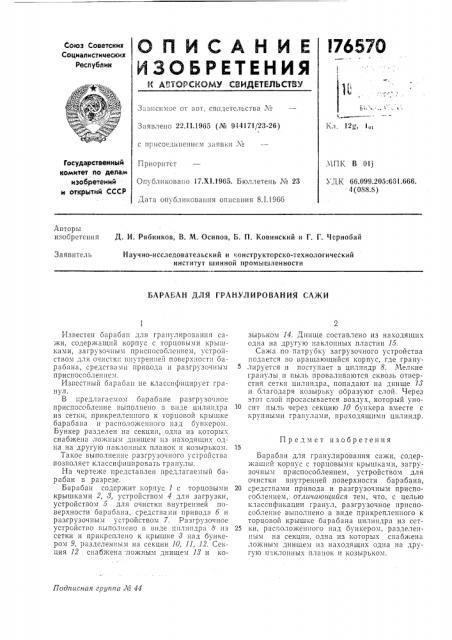

Союз Советских
Социал истицеских
Республик
l76570
Зяьч;симое от авт. свидетельства ¹
1 л, 12о, <„
Заявлено 22.11.1965 (№ 944171/23-26) с присоединением заявки ¹
Государственный комитет ло делам изобретений и открытий СССР
Приоритет
Опу бликовано 17.Х1.1965. Бюллетень № 23
МПК, В 01 j
УДК 66.099.205:661.666.
4 (OSS.S) Дата опубликования описания 8.1.1966
Авторы изобретения
Д. И. Рябинков, В. M. Осипов, Б. П, Ковинский и Г. Г. Чернобяй
Заявитель
Научно-исследовательский и конструкторско-технологический институт шинной промышленности
БАРАБАН ДЛЯ ГРАНУЛИРОВАНИЯ САЖИ
Предмет изобретения
Подписная группа Л 44
Известен барабан для грапулнрованпя сажи, содержащий корпус с торцовыми крышками, загрузочным приспособлением, устройством для очистки внутренней поверхности барабана, средствами привода и разгрузочным приспособлением.
Известный оараоап не классифицирует rpaFl > л.
В предлагаемом барабане разгрузочное приспособление выполнено в виде цилиндра из сетки, прикрепленного к торцовой крышке барабана и расположенного над бункером.
Бункер разделен н* с еeкKUциH и, одна из которых снабжена ложным днищем из находящих одна на другую наклонных планок и козырьком.
Такое выполнение разгрузочного устройства позволяет классифицировать гранулы.
На чертеже представлен предлагаемый барабан в разрезе.
Барабан содер>кит корпус 1 с торцовыми крышками 2, 8, устройством 4 для загрузки, устройством 5 для очистки внутренней поверхности барабана, средствами приводя б и разгрузочным устройством 7. Разгрузочное устройство выполнено в виде цилиндра 8 из сетки и прикреплено к крышке 8 няд бункеро» 9, разделенным на секции 10, 11, 12. Секция 12 снабжена -ложным днищем И и козырьком 14. Дшпце составлено из находящих одна на другую наклонных пластин 15.
Сажа по патрубку загрузочного устройства подается во вращающийся корпус, где гранулируется и поступает в цилиндр 8. Мелкие гранулы н пыль проваливаются сквозь отверстия сетки цилиндра, попадают на днище 78 и благодаря козырьку образуют слой. Через этот слой просасывается воздух, который уно10 снт пыль через секцию 10 бункера вместе с крупными грануламн, проходящими цилиндр.
Барабан для гранулнрования сажи, содержащий корпус с торцовыми крышками, загрузочным приспособлением, устройством для очистки внутренней поверхности барабана, 20 средствами привода и разгрузочным приспособлением, отличающийся тем, что, с целью классификации гранул, разгрузочное приспособление выполнено в виде прикрепленного к торцовой крышке барабана цилиндра из сет25 ки, расголоженного над бункером. разделенным на секции, одна из которых снабжена ложным днищем из находящих одна на другую наклонных планок и козырьком.
