Установка для определения миграции веществ в почве

Установка для определения миграции веществ в почве

Иллюстрации

Показать все

Реферат



Изобретение относится к области гигиены и может найти применение при изучении процессов миграции экзогенных химических веществ из грунтовых вод в почву . Целью изобретения является повышение точности моделирования и определения миграции веществ из грунтовых вод в почву, Установка для определения миграции веществ в почву содержит расходный бак 1 и емкость 2 сразмещенными друг над другом с центральным отверстием 3 днищами 4 и 5, верхнее из которых выполнено перфорированным. Установка также содержит вертикальные колонки 6 с пружиной сжатия 7 и вертикальными направляющими 8, в которых на пружине сжатия 7 установлен расходный бак 1 и соединен посредством гибкой трубки 9 с центральным отверстием 3 днища 5 емкости 2, выполненной из отдельных секций одинаковой высоты . Полость между днищами 4 и 5 заполнена стекловатой 10, а наружная стенка емкости 2 снабжена вертикальной стеклянной трубкой 11, установленной над перфорированным днищем 4. Установка включает механизм вертикального перемещения в виде привода 12 с редуктором 13 и зубчатой передачей 14, которая имеет гайку 15с винтом 16, на вертикальном торце которого размещена площадка 17 с отверстиями. 1 ил. СО С

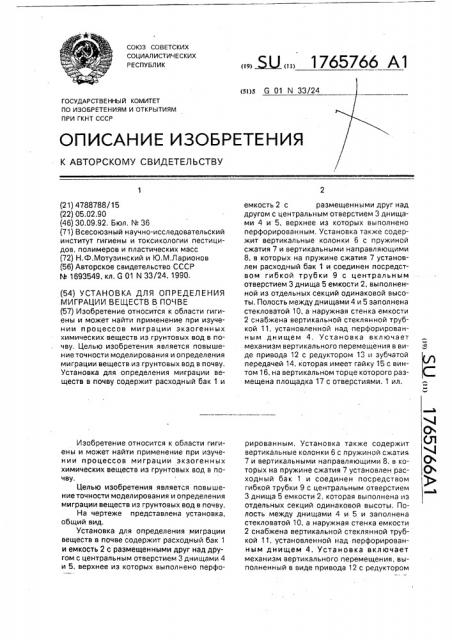

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 N 33/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4788788/15 (22) 05.02.90 (46) 30.09.92, Бюл, ¹ 36 (71) Всесоюзный научно-исследовательский институт гигиены и токсикологии пестицидов, полимеров и пластических масс (72) Н.O,Moòóçèícêèé и Ю.M.Ëàðèîíoâ (56) Авторское свидетельство СССР

N 1693549, кл. G 01 N 33/24, 1990. (54) УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ

МИГРАЦИИ ВЕЩЕСТВ В ПОЧВЕ (57) Изобретение относится к области гигиены и может найти применение при изучении процессов миграции экзогенных химических веществ из грунтовых вод в почву. Целью изобретения является повышение точности моделирования и определения миграции веществ из грунтовых вод в почву, Установка для определения миграции веществ в почву содержит расходный бак 1 и

Изобретение относится к области гигиены и может найти применение при изучении процессов миграции экзогенных химических веществ из грунтовых вод в почву, Целью изобретения является повышение точности моделирования и определения миграции веществ из грунтовых вод в почву.

На чертеже представлена установка, общий вид.

Установка для определения миграции веществ в почве содержит расходный бак 1 и емкость 2 с размещенными друг над другом с центральным отверстием 3 днищами 4 и 5, верхнее из которых выполнено перфо,, А „„1765766 А1 емкость 2 с размещенными друг над другом с центральным отверстием 3 днищами 4 и 5, верхнее из которых выполнено перфорированным, Установка также содержит вертикальные колонки 6 с пружиной сжатия 7 и вертикальными направляющими

8, в которых на пружине сжатия 7 установлен расходный бак 1 и соединен посредством гибкой трубки 9 с центральным отверстием 3 днища 5 емкости 2, выполненной из отдельных секций одинаковой высоты, Полость между днищами 4 и 5 заполнена стекловатой 10, а наружная стенка емкости

2 снабжена вертикальной стеклянной трубкой 11, установленной над перфорированным днищем 4, Установка включает механизм вертикального перемещения в виде привода 12 с редуктором 13 и зубчатой передачей 14, которая имеет гайку 15 с винтом 16, на вертикальном торце которого размещена площадка 17 с отверстиями. 1 ил. рированным, Установка также содержит вертикальные колонки 6 с пружиной сжатия

7 и вертикальными направляющими 8, в которых на пружине сжатия 7 установлен расходный бак 1 и соединен посредством гибкой трубки 9 с центральным отверстием

3 днища 5 емкости 2, которая выполнена из отдельных секций одинаковой высоты. Полость между днищами 4 и 5 и заполнена стекловатой 10, а наружная стенка емкости

2 снабжена вертикальной стеклянной трубкой 11, установленной над перфорированным днищем 4. Установка включает механизм вертикального перемещения, выполненный в виде привода 12 с редуктором

1765766

13 и зубчатой передачей 14, которая имеет гайку 15 с винтом 16, на вертикальном торце которого размещена площадка 17 с отверстиямии.

Определение миграции веществ из грунтовых вод в почву на установке производят следующим образом.

Первоначально подготавливают установку к работе, для чего нижнюю секцию емкости 2 заполняют сначала гравием среднего размера, затем мелким гравием и крупнозернистым песком, который прилегает непосредственно к основной массе почвы, уложенной в вышележащие секции емкости

2, Расходный бак 1 заполняют водой с содержанием заданного количества исследуемого экзоген ного химического вещества. С помощью механизма вертикального перемещения устанавливают заданный уровень высоты стояния грунтовых вод, Затем приступают к определению миграции веществ из грунтовых вод в почву.

Для этого из расходного бака 1 подают воду в емкость 2. По мере истечения воды из расходного бака 1, последний под действием пружины сжатия 7 поднимается на высоту вытекшего слоя воды, чем обеспечивают постоянство уровня воды в баке 1 по отношению к почвенному слою емкости 2. С помощью стеклянной трубки 11 контроли руют уро вен ь подъема воды в основной массе почвы. По истечении определенного времени прекращают подачу воды.

Разбирают емкость 2 на секции и определяют содержание экзогенных химических веществ, поступающих из грунтовых вод в различные слои почвы, Выполнение расходного бака в направляющих, имеющих возможность вертикального перемещения с помощью специального механизма, позволяет задавать определенный уровень грунтовых вод по отношению к почвенному слою емкости, что повышаетточность моделирования и определения миграции веществ.

Размещение расходного бака на пружине сжатия, жесткость которой равна отношению массы слоя воды к его толщине, обеспечивает поддержание постоянного уровня воды в установке по отношению к

50 почвенному слою емкости, что дает возможность повысить точность проведения эксперимента.

Разработанная конструкция емкости из отдельных разъемных одинаковой высоты секций позволяет более точно определять количество веществ, накапливающихся в процессе эксперимента в различных слоях почвы, Заполнение пространства между днищами стекловатой обеспечивает равномерный подвод и распределение грунтовых вод по всему основанию почвы, что повышает точность моделирования и определения миграции веществ.

Дооборудование емкости вертикальной стеклянной трубкой, вмонтированной в ее наружную стенку над перфорированным днищем дает возможность осуществлять постоянное визуальное наблюдение за миграцией воды по толщине слоя почвы, что делает более точным моделирование и определение миграции веществ.

Формула изобретения

Установка для определения миграции веществ в почве, содержащая расходный бак и емкость с размещенными друг над другом с центральным отверстием днищами, одно из которых выполнено перфорированным, отличающаяся тем, что, с целью повышения точности моделирования и определения миграции веществ из грунтовых вод в почву, она снабжена вертикальными колонками с пружинами сжатия и вертикальными направляющими, в которых установлен расходных бак, при этом последний установлен на пружине сжатия и соединен посредством гибкой трубки с центральным отверстием днища емкости, которая выполнена из отдельных секций одинаковой высоты, причем полость между днищами заполнена стекловатой, а наружная стенка емкости снабжена вертикальной стеклянной трубкой, установленной над перфорированным днищем, механизмом вертикального перемещения, выполненным в виде привода с редуктором и зубчатой передачей, которая имеет гайки с винтом, на верхнем торце которого размещена площадка с отверстиями.

1765766

Составитель Ю.Ларионов

Техред М.Моргентал КоРРектоР Т.Палий

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Заказ 3382 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
