Реферат



Использование: в производстве газоразрядных ламп высокого давления. Сущность изобретения: колба наполнена парами металлов, металлогалогенидами, инертным газом. На противоположных концах колбы расположены основные и вспомогательные электроды. Верхняя кромка фольги ввода основного электрода расположена ниже верхней кромки фольги ввода вспомогательного электрода не менее чем на 2 мм. Линия сопряжения ножки с колбой выполнена с уклоном в сторону основного электрода. 1 ил.

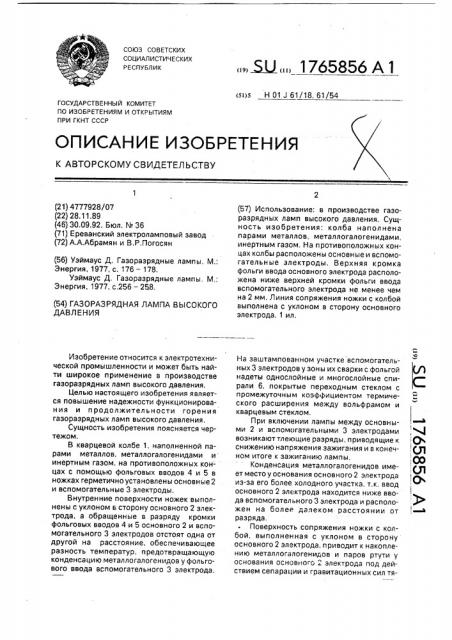

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е С К ИХ

РЕСПУБЛИК

0с ! (д

00 Ql 0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИ (21) 4777928/07 (22) 28.11.89 (46) 30.09.92. Бюл. ¹ 36 (71) Ереванский электроламповый завод (72) А.А.Абрамян и B.Р,Погосян (56) Уэймаус Д, Газоразрядные лампы, М.:

Энергия, 1977, с, 176 — 178.

Уэймаус Д, Газоразрядные лампы. М„

Энергия, 1977, с.256 — 258, (54) ГАЗОРАЗРЯДНАЯ ЛАМПА ВЫСОКОГО

ДАВЛЕНИЯ

Изобретение относится к электротехнической промышленности и может быть найти широкое применение в производстве газоразрядных ламп высокого давления.

Целью настоящего изобретения является повышение надежности функционирования и продолжительности горения газоразрядных ламп высокого давления, Сущность изобретения поясняется чертежом.

В кварцевой колбе 1, наполненной парами металлов, металлогалогенидами и инертным газом, на противоположных концах с помощью фольговых вводов 4 и 5 в ножках герметично установлены основные 2 и вспомогательные 3 электроды.

Внутренние поверхности ножек выполнены с уклоном в сторону основного 2 электрода, а обращенные в разряду кромки фольговых вводов 4 и 5 основного 2 и вспомогательного 3 электродов отстоят одна от другой на расстояние, обеспечивающее разность температур, предотвращающую конденсацию металлогалогенидов у фольгового ввода вспомогательного 3 электрода, „„. „„1765856 А 1 (я)5 Н 01 J 61/18, 61/54 (57) Использование; в производстве газоразрядных ламп высокого давления. Сущность изобретения; колба наполнена парами металлов, металлогалогенидами, инертным газом, На противоположных концах колбы расположены основные и вспомогательные электроды. Верхняя кромка фольги ввода основного электрода расположена ниже верхней кромки фольги ввода вспомогательного электрода не менее чем на 2 мм. Линия сопряжения ножки с колбой выполнена с уклоном в сторону основного электрода. 1 ил.

На заштампованном участке вспомогательных 3 электродов у зоны их сварки с фольгой надеты однослойные и многослойные спирали 6, покрытые переходным стеклом с и ром ежуточн ы м коэффициентом термического расширения между вольфрамом и кварцевым стеклом.

При включении лампы между основными 2 и вспомогательными 3 электродами возникают тлеющие разряды, приводящие к снижению напряжения зажигания и в конечном итоге к зажиганию лампы.

Конденсация металлогалогенидов имеет место у основания основного 2 электрода из-за его более холодного участка, т.к, ввод основного 2 электрода находится ниже ввода вспомогательного 3 электрода и расположен на более далеком расстоянии от разряда, Поверхность сопряжения ножки с колбой, выполненная с уклоном в сторону основного 2 электрода, приводит к накоплению металлогалогенидов и паров ртути у основания основного 2 электрода под действием сепарации и гравитационных сил тя1765856

Выполнение внутренних поверхностей ножек с уклоном в сторону основного электрода, а также обращение к разряду кромок фольговых вводов основного и вспомогательного электродов, отстоящих одна ст другой на расстояние, обеспечивающее разность температур, повышает надежСоставитель В,Погосян

Редактор Т.Орловская Техред M. Моргентал Корректор Э.Лончакова

Заказ 3387 Тираж Подписное

ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101 желых атомов, что исключает воэможность шунтирования основного 2 и вспомогательного 3 электродов конденсированным металлом, чем и повышается надежность функционирования ламп.

Спираль 6 покрыта переходным стеклом, которое при изготовлении лампы расплавляется и дает хорошую адгезию с металлом и стеклом, что препятствует прохождению положительных ионов к фольговому вводу вспомогательного 3 электрода, чем и исключается возможность разрушения ножки лампы (повышается продолжительность горения ламп). ность функционирования и продолжительность горения газоразрядных ламп высокого давления, Формула изобретения

5 Газоразрядная лампа высокого давления, содержащая кварцевую колбу, наполненную парами металлов, металлогалогенидами и инертным газом, на противоположных концах которой с помощью

10 фольговых вводов в ножках герметично установлены основные и вспомогательные электроды, отличающаяся тем, что, с целью повышения надежности и продолжительности горения, внутренние поверхно15 сти ножек выполнены с уклоном в сторону основного электрода, а обращенные к разряду кромки фольговых вводов основного и вспомогательного электродов отстоят одна от другой на расстояние, обеспечивающее

20 разность температур, предотвращающую конденсацию металла галогенидов у фольгового ввода вспомогательного электрода.
