Вакуумированный кварцевый резонатор
Иллюстрации
Реферат
)766ОЗ

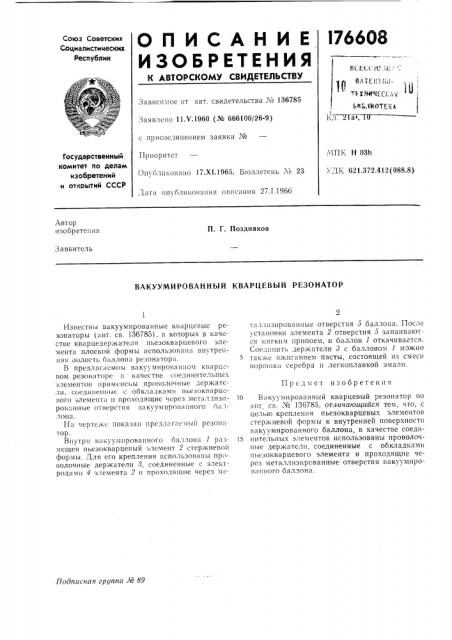

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
1 !.. т 1л !1!.:1;
ПЛТЕИ100(l 11 т ХЬНЧ"О и
Ькьлй0ТЕКА
Зависимое от авт. свидетельства ¹ 136785
Заявлено 11.V.1960 (№ 666100/26-9),л. 2Та, . !1П1; Н 03h
УДЕ, 621.372.412(088.8) Приоритет
Оп бликовано 17.Х1.1965. Бюллетень № 23
Государственный комитет ло делам изобретений и открытий СССР,1ат опуоликol)àíèk! описания 27.1.1966
Автор изобретения
П. Г. Поздняков
Заявитель
ВАКУУМИРОВАННЫЙ КВАРЦЕВЫЙ РЕЗОНАТОР
Подписная группа М 89 с присоединением заявки №
Известны вакуумированные кварцевые резонаторы 1;!вт. св. 136785), в которых в качестве кварцедержателя ньезокварцевого элемента плоской формы использована внутренняя (олость оаллона резонатора.
В пре чла г! смом вак1 ) х!ярова !!но1! кварце вом резонаторе в качестве соединительных элементов примене! ы проволочные держатели, соединенныс с обкладками пьезокварцевого элемента и проходящие через металлизированные отверстия вакуумированного баллона.
На чертеже показан предлагаемый резонатор.
В!kутpI! ва куъъ!!!рова!!ного оал, !Она 1 ра 3мещен пьезокварцевый элемент 2 стержневой формы. Для его крепления использованы проволочные держатели 3, соединенные с электродами 4 элемента 2 и проходя!цие через мет;!г!г!изированные отверстия 5 баллона. После установки элемента 2 отверстия 5 запаиваются мягким припоем, и баллон 1 откачивается.
Соединить держатели 8 с баллоном 1 можно также вжиганием пасты, состоящей из смеси поро!ика серебра и легкоплавкой эмали.
Предмет изобретения
Вакуумированный кварцевый резонатор по авт св, № 136785, отличающийся тем, что, с целью крепления пьезокварцевых элементов стержневой формы к внутренней поверхности вакуумированного баллона, в качестве соединительнь|х элементов использованы проволочные держатели. соединенные с обкладками пьезокварцевого элемента и проходящие через металлизированные отверстия вакуумированного оаллона.
176608
