Шестнадцатиполюсное мостовое устройство
Патент 176618
Классы МПК
Шестнадцатиполюсное мостовое устройство
Иллюстрации
Реферат

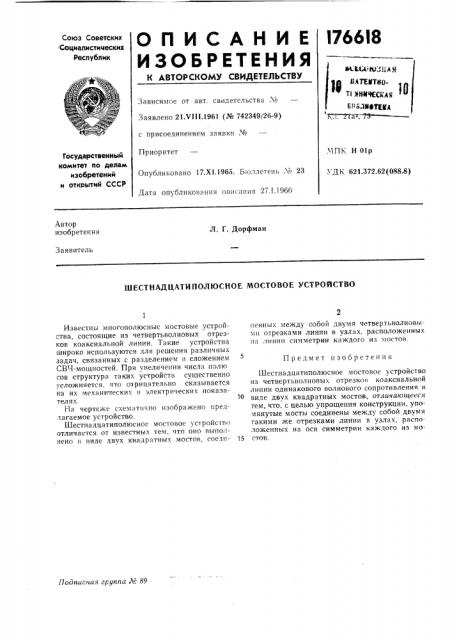

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
176618
Союз Советских
: Социалистических
Республик
К, Ки ВЗ 1;-Л м д ИЛТКВТН0
Т< 1 Н1 %СЫЛя
Зависимое от авт. свидетельства,¹
Заявлено 21.VII I.1961 (№ 742349/26-9) .""лнеткм а, с присоединением заявки ¹
Приоритет
МПК Н О1р
УДK 621.372.62(088.8) Государственный комитет по делам изобретений и открытий СССР
Опубликовано 17.Х1.1965. Бюллетень ¹ 23
Дата опубликования описания 27.1.1966
Автор изобретения
Л. Г. Дорфман
Заявитель
ШЕСТНАДЦАТИ ПОЛЮСНОЕ МОСТОВОЕ УСТРОЙСТВО
Предмет изобретения
Подписная группа Ж 89
Известны многополюсные мостовые устройства, состоящие из четвертьволновых отрезков коаксиальной линии. Такие устройства широко используются для решения различных задач, связанных с разделением и сложением
СВЧ-мощностей. При увеличении числа полю сов структура таких устройств существенно усложняется, что отрицательно сказывается на их механических и электрических показателях.
На чертеже схематично изображено предлагаемое устройство.
Шестнадцатиполюсное мостовое устройство отличается от известных тем, что оно выполнено в ниле двух квадратных мостов, соедипенных между собой двумя четвертьволновыми отрезками линии в узлах, расположенных иа линии симметрии кажлого из мостов.
Шестнадцатиполюсное мостовое устройство из четвертьволновых отрезков коаксиальной линии одинакового волнового сопротивления в виде двух квадратных мостов, отличающееся тем, что, с целью упрощения конструкции, упомянутые мосты соединены между собой двумя такими же отрезками линии в узлах, расположенных на оси симметрии каждого из мо.
15 сто в.
176618
