Инструмент для нанесения покрытий на криволинейные поверхности

Иллюстрации

Показать все

Реферат

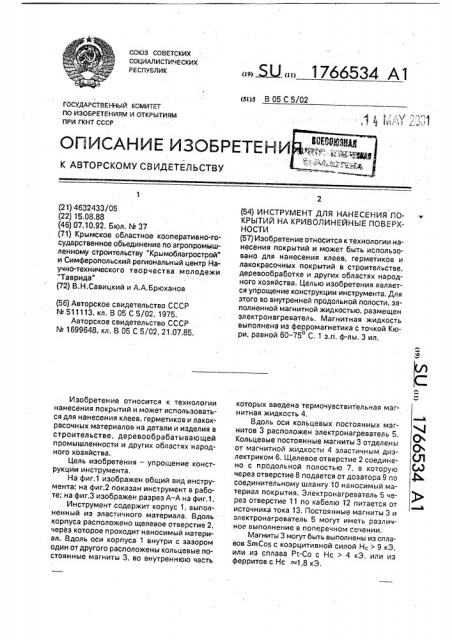

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) 01) (si)s В 05 С 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

OflH(:AHHE ИЗ()БРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4632433/05 (22) 15.08.88 (46) 07.10.92. Бюл. М 37 (71) Крымское областное кооперативно-государственное объединение по агропромышленному строительству "Крымоблагрострой" и Симферопольский региональный центр Научно-технического творчества молодежи

"Таврида" (72) B.Í,Ñàâèöêèé и А.А.Брюханов (56) Авторское свидетельство СССР

N- 511113, кл. В 05 С 5/02, 1975.

Авторское свидетельство СССР

М 1699648, кл, В 05 С 5/02, 21.07.85.

Изобретение относится к технологии нанесения покрытий и может использоваться для нанесения клеев, герметиков и лакокрасочных материалов на детали и изделия в строительстве, деревообрабатывающей промышленности и других областях народного хозяйства.

Цель изобретения — упрощение конструкции инструмента, На фиг.1 изображен общий вид инструмента; на фиг.2 показан инструмент в работе; на фиг.3 изображен разрез А-А на фиг.1.

Инструмент содержит корпус 1, выполненный из эластичного материала. Вдоль корпуса расположено щелевое отверстие 2, через которое проходит наносимый материал. Вдоль оси корпуса 1 внутри с зазором один отдругого расположены кольцевые постоянные магниты 3, во внутреннюю часть (54) ИНСТРУМЕНТ ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ НА КРИВОЛИНЕЙНЫЕ ПОВЕРХНОСТИ (57) Изобретение относится к технологии нанесения покрытий и может быть использовано для нанесения клеев, герметиков и лакокрасочных покрытий в строительстве, деревообработке и других областях народного хозяйства. Целью изобретения является упрощение конструкции инструмента. Для этого во внутренней продольной полости, заполненной магнитной жидкостью, размещен электронагреватель. Магнитная жидкость выполнена из ферромагнетика с точкой Кюри, равной 60 — 75 С, 1 з.п, ф-лы, 3 ил. которых введена термочувствительная магнитная жидкость 4, Вдоль оси кольцевых постоянных магнитов 3 расположен электронагреватель 5.

Кольцевые постоянные магниты 3 отделены от магнитной жидкости 4 эластичным диэлектриком 6. Щелевое отверстие 2 соединено с продольной полостью 7, в которую через отверстие 8 подается от дозатора9 по соединительному шлангу 10 наносимый материал покрытия. Электронагреватель 5 через отверстие 11 по кабелю 12 питается от источника тока 13. Постоянные магниты 3 и электронагреватель 5 могут иметь различное выполнение в поперечном сечении.

Магниты 3 могут быть выполнены из сплавов $еСо5 с коэрцитивной силой Н, > 9 кЭ, или из сплава Pt Со с Нс > 4 кЭ, или из фер ритов с Нс =1,8 к Э.

1766534

- 3

Б

В качестве термочувствительной магнитной жидкости 4 можно использовать минеральное магнитное масло с добавкой, 20 — 50% порошка из термочувствительного ферромагнетика, например из сплава М (29/), Cd (71%) с Т»о = 58 С; Си (28%), Cd (72%) с Т» =66 С: Ni(80%), Cd (20%) с T» = 92 C; Fe (70%), Ni (30%) с Т» = 70 С;

Ni(70%), Cu(30%)c Т» =10 — 100О С; Ni(72%), Си (28%) с Т» = 66 С, при этом размеры частиц порошка составляют 0;001 — 0,1 мм.

Подготовка "инструмента к работе закл ючается в с гедующем, Электройагреватель 5 по кабелю 12 подключают к источнику тока 13, при этом магнитная жидкость 4 нагревается до температуры точки Кюри и переходит в парамагнитное состояние, теряя восприимчивость к магнитному полю магнитов 3 и переходя из твердого в жидкое фазовое состояние. Кабель 12 отключают от источника тока 13 и инструмента. В этом состоянии ийструмент прикладывают к обрабатываемой поверхности 14 и изгибают таким образом, чтобы продольная ось инструмента повторяла кривизну обрабатываемой поверхности. Затем инструмент удерживают в таком положении в течение непродолжительного времени ро остывания магнитной жиДкости 4 ниже точки Кюри. При этом магнйтная жидкость 4 восстанавливает" свои ферромагнитные свойства и под действием магнитного поля постоянных магнитов 3 переходйт из жидкого в твердое фазовое состояние, тем самым фиксируя деформацию инструмента согласно кривизне обрабатываемой поверхности. Инструмент готов к работе.

Работают с инструментом следующим

5 образом.

Инструмент прикладывают к обрабатываемой поверхности, затем открывают подачу наносимого материала через дозатор 9. . Наносимый материал поступает по соеди10 нительному шлангу 10 и через отверстие 8 попадает в продольную полость 7, из которой через продольное щелевое отверстие 2 наносится на обрабатываемую поверхность

14. Перемещая инструмент вдоль обрабаты15 ваемой поверхности 14, осуществляют нанесение покрытия.

Формула изобретения

1. Инструмент для нанесения покрытий на криволинейные поверхности, содержа20 щий корпус из эластичного материала с щелевым продольным отверстием, выходящим из продольной полости, соединенной с дозатором, а во внутренней продольной полости корпуса размещены с зазором друг от

25 друга кольцеобразные магниты, образующие полость, заполненную магнитной жидкостью, отличающийся тем, что, с целью упрощения конструкции, инструмент снабжен электронагревателем, размещен30 ным в полости, заполненной магнитной жидкостью, 2, Инструмент по п.1, от л и ч а ю щи йс я тем, что магнитная жидкость выполнена из ферромагнетика с точкой Кюри, равной

35 60-75 С.

1766534 фйГ.2 л д

7

Г(Составитель А, Шатов

Редактор С. Кулакова Техред M,Ìîðãåíòàë Корректор И. Шмакова

Заказ 3501 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
