Реферат



Использование1 для приготоваения силикатных смесей. Сущность: внутри трубчэгой оболочки эксцентрично расположен сплошной или полый стержень, а в пространстве между оболочкой и стержнем размещен металлический заполнитель, вес которого отличается от веса стержня. Таким образом достигается смещение центра тяжести рабочего тела относительно его оси бил.

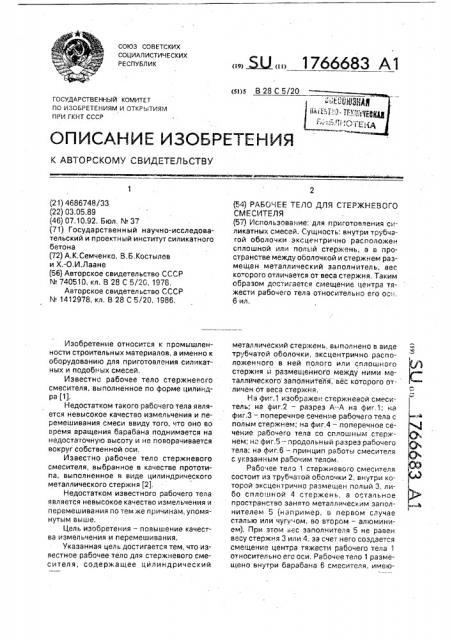

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 28 С 5/20

ГОСУДАPСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4686748/33 (22) 03.05.89 (46) 07.10.92. Бюл. Мг 37 (71) Государственный научно-исследовательский и проектный институт силикатного бетона (72) А,К.Семченко, В.Б.Костылев и Х.-О,И,Лаане (56) Авторское свидетельство СССР

N 740510, кл. В 28 С 5/20, 1978, Авторское свидетельство СССР

N. 1412978, кл. В 28 С 5/20, 1986, Изобретение относится к промышленности строительных материалов, а именно к оборудованию для приготовления силикатных и подобных смесей, Известно рабочее тело стержневого смесителя, выполненное по форме цилиндра (1).

Недостатком такого рабочего тела является невысокое качество измельчения и перемешивания смеси ввиду того, что оно во время вращения барабана поднимается на недостаточную высоту и не поворачивается вокруг собственной оси.

Известно рабочее тело стержневого смесителя, выбранное в качестве прототипа, выполненное в виде цилиндрического металлического стержня (2).

Недостатком известного рабочего тела является невысокое качество измельчения и перемешивания по тем же причинам, упомянутым выше, Цель изобретения — повышение качества измельчения и перемешивания, Указанная цель достигается тем, что известное рабочее тело для стержневого смесителя, содержащее цилиндрический.. Ы 1766683 Al (54) РАБОЧЕЕ ТЕЛО ДЛЯ СТЕРЖНЕВОГО

СМЕСИТЕЛЯ (57) Использование, для приготовления силикатных смесей. Сущность: внутри трубчагой оболочки эксцентрично расположен сплошной или полый стержень, а в пространстве между оболочкой и стержнем размещен металлический заполнитель, вес которого отличается от веса стержня. Таким образом дости-ается смещение центра тяжести рабочего тела относительно его оси. бил, металлический стержень, выполнено в виде трубчатой оболочки, эксцентрично расположенного в ней полого или сплошного стержня и размещенного между ними металлйческого заполни еля, вес которого отличен от веса стержня.

На фиг.1 изображен стержневой смеситель; на фиг,2 — разрез А--А на фиг.1; на фиг,3 — поперечное сечение рабочего тела с полым стержнем; на фиг.4 — поперечное сечение рабочего тела со сплошным стержнем; нг фиг,5 — продольный разрез рабочего тела; на фиг.б — принцип работы смесителя с указанным рабочим телом.

Рабочее тело 1 стержневого смесителя состоит из трубчатой оболочки 2, внутри которой эксцентрично размещен полый 3, либо сплошной 4 стержень, а остальное пространство занято металлическим заполнителем 5 (например, в первом случае сталью или чугуном, во втором — алюминием). Г1ри этом вес заполнителя 5 не равен весу стержня 3 или 4, за счет него создается смещение центра тяжести рабочего тела 1 относительно его оси. Рабочее тело 1 размещено внутри барабана б смесителя, имею766683 цего загрузо

1 сти, чное 7 и вь ия, Варабан 6 ыгрузОчное 8 с редс " установлен отвертВОм по ш н на раме 9 дшип ника 10 собление 11. В очное приспо и име р бана 6 хность б н т

15 месйтель с ка а указанны

Разом р бочим тело м 1 вp ù ю р з отверстие 7 Т р мешивается ак она из

1 Рые поднимаю высоту и зате

Выс м каскадн маются на не- 15 обрушив смесь. B эследствие смещения центра тя ра яжес и, каж о

Рачивается велении Р вокруг р щения барабан ьно растирая и и еремешив

Ф м о ая материрмула изоб е

Рабочее те я для стержневого сме и стержен ческий м

Р н щ ремешивания, оно, OHO BBtHtlf lOO e но в виоже ют в

s неи полого или размещен н лического огомежд н отличе

Заполните чен от ве са стержня еля, вес

1766683

1766683

Редактор

Заказ 3508 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 г о &$>

Составитель А, Гребенков

Техред M.Mopãåíòàë Корректор В. Петраш
