Износоустойчивый сплав

Износоустойчивый сплав

Иллюстрации

Показать все

Реферат

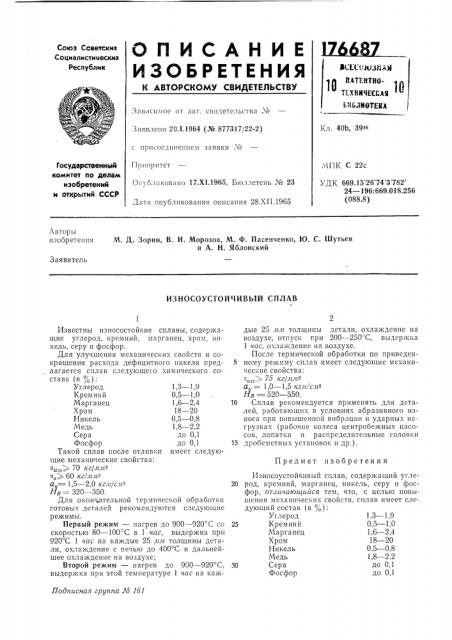

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскил

Социалистических

Республик

ВНЕС!ЖДАЯ } ПАТЕНТНОТ!.ХНИЧЕС! АЯ

Г I ЫНОТЕКА

Зависимое от авт. свидетельства ¹

Кл. 40Ь, 3916

Заявлено 20.!.1964 (№ 877317/22-2) с присоединением заявки №

Приоритет

О убликоваио 17.Х!.1965. Бюллетень № 23

МПК С 22с

Государственный комитет по делам изобретений и открытий СССР

УДК 669.15 26 74 3 782

24 — 196:669.018.256 (088.8) Дата опубликования описания 28.XI1.1965

Авторы изобретения

M. Д. Зорин, В. И. Морозов, М. Ф. Пасенченко, 10. С. Шутьев и А. H. Яблонский

Заявитель

ИЗНОСОУСТОЙЧИВЫЙ СПЛАВ

Предмет изобретения

Подписная группа № 161

Известны износостойкие сплавы, содержащие углерод, кремний, марганец, хром, никель, серу и фосфор.

Для улучшения механических свойств и сокращения расхода дефицитного никеля предлагается сплав следующего химического состава (в %):

Углерод 1,3 в 1,9

Кремний 0,5 в 1,0

Марганец 1,6 — 2,4

Хром 18 — 20

Никель 0,5 — 0,8

Медь 1,8 — 2,2

Сера до 0,1

Фосфор до 0,1

Такой сплав после отливки имеет следующие механические свойства: „„) 70 кг/лл ,) 60 кг/лл- а,= 1,5 — 2,0 кгл/сл -

Ов = 320 — 350.

Для окончательной термической обработки готовых деталей рекомендуются следующие режимы.

Первый режим — нагрев до 900 — 920=С со скоростью 80 — 100=С в 1 час, выдержка при

920 С 1 час на каждые 25 лл толщины детали, охлаждение с печью до 400 С и дальнейшее охлаждение на воздухе;

Второй режим — нагрев до 900 — 920 С, выдержка при этой температуре 1 час на каждые 25 лл толщины детали, охлаждение на воздухе, отпуск при 200 — 250"С, выдержка

1 час, охлаждение на воздухе.

После термической обработки по приведен5 ному режиму сплав имеет следующие МсхВННпес«»е свойства:

;„„) 75 кг/лл - а, = 1,0 — 1,5 кгл/слНв = 520 — 550

10 Сплав рекомендуется применять для деталей, работающих в условиях абразивного износа при повышенной вибрации и ударных нагрузках (рабочие колеса центробежных насосов, лопатки и распределительные головки

15 дробеметных установок и др.).

Износоустойчивый сплав, содержащий угле20 род, кремний, марганец, никель, серу н фосфор, отшчающийся тем, что, с целью повышения механических свойств, сплав имеет следующий состав (в %):

Углерод 1,3 в 1.9

Кремний 0,5 в 1,0

Марганец 1,6 — 2,4

Хром 18 — 20

Никель 0,5 — 0,8

Медь 1,8 — 2,2

30 Сера до 0,1

Фосфор до 0,1
