Износостойкая сталь
Иллюстрации
Реферат

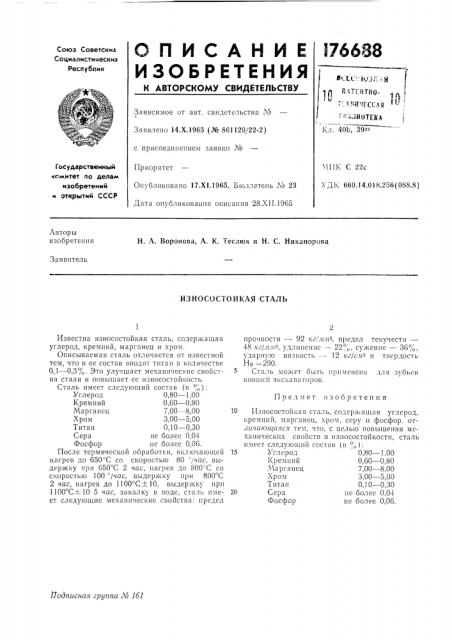

СПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскил
Социалистическим республик
Зависимое от авт. свидете,7bcTBa ¹
"-" ";!И Отме
Кл. 401;, 39 >
Заявлено 14.Х.1963 (№ 861129/22-2) с присоединением заявки №
Государственный комитет по делал изобретений
«открытий СССР
Приоритет
Опубликовано 17.Х1.1965. Бюллетень № 23
Дата опубликования описания 28.XII.1965
Авторы изобретения
Н. A. Воронова, A. К. Теслюк и H. С. Никанорова
Заявитель
ИЗНОСОСТОЙКАЯ СТАЛЬ прочности — 92 кгlл!,!!-, предел текучести—
48 нг/.!!.!!, удлинение — 22",,, сужение — 36%, ударную вязкость — 12 кг с.!!- и твердость
Нв = 290.
Сталь может быть применена для зубьев ! Овшс!! экскаваторов.
Предмет изобретения
10 Износостойкая сталь, содержащая углерод, кремний, марганец, «ром, серу и фосфор, оТяичаюи1аяся тем, !To, с целью повышения механических свойств и изиосостойкости, сталь имеет следующий cocran (в,,):
15 Угл срод 0,80 — 1,00
Кремний 0,60 — 0,80
Марганец 7,00 — 8.00
Хром 3,00 — 5,00
Титан 0,10 — 0,30
20 Сера ие болес 0,0-1
Фосфор не более 0,06.
Подписная группа ¹ 1б1
Известна износостойкая сталь, содержащая углерод, кремний, марганец и хром.
Описываемая сталь отличается от известной тем, что в ее состав вводят титан в количестве
0,1 — 0,3%. Это улучшает механические свойства стали и повышает ее износостойкость.
Сталь имеет следующий состав (в %):
Углерод 0,80 — 1,00
Кремний 0,60 — 0,80
Марганец 7,00 — 8,00
Хром 3,00 — 5,00
Титан 0,10 — 0,30
Сера не более 0,04
Фосфор не более 0,06.
После термической обработки, включающей нагрев до 650 С со скоростью 80 ., час, выдержку при 650 С 2 час, нагрев до 800"С со скоростью 100 /час, выдержку и ри 800 С
2 час, нагрев до 1100 С+10, выдержку при
1100 С+-10 5 час, закалку в воде, сталь имеет следующие механические свойства: предел
Ч11К С 22с
УДК 669.14.018.256(088.8)
