7676

Класс 35 d, 9

П Й Т Ц1 Т- li A, Й 3 О Б Р 1: Т Й Н N E

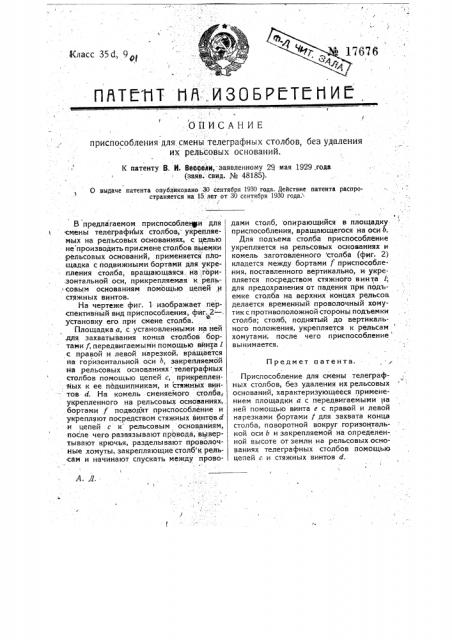

ОПИСАНИЕ приспособления для смены телеграфных столбов, без удаления их рельсовых оснований.

К патенту В. И. Вессели, заявленному 29 мая 1929 года (заяв. свид. № 48185).

О выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сентября 1930 года.1

Предмет патента

А. Д.

В предлагаемом приспособлении для смены телеграфных столбов,- укрепляемых на рельсовых основаниях, с целью не производить при смене столбов выемки

:рельсовых оснований, применяется площадка с подвижными бортами для укрепления столба, вращающаяся на гори.зонтальной оси, прикрепляемая к рельсовым основания м помощью цепей,у стяжных винтов.

На чертеже фиг. 1 изображает перспективный вид приспособления, фиг, 2— установку его при смене столба.

Площадка а, с установленными на ней для захватывания конца столбов бортами f, передвигаемыми помощью вйнта l с пра вой и левой на резкой, вращается на горизонтальной оси Ь, закрепляемой на рельсовых основаниях телеграфных столбов помощью цепей с, прикреплент1ых к ее п6дшипникам, и стяжных винтов d На комель сменяемого столба; укрепленного на рельсовых основаниях, бортами f подводят приспособление и укрепляют посредством стяжных винтов d и цепей с к рельсовым основаниям, после чего развязывают прЬвода, вывертывают крючья, разделывают проволочные хомуты, закрепляющие столб к рель<ам и начинают спускать между провоа дами столб, опирающийся в площадку приспособления, вращающегося на оси Ь.

Для подъема столба приспособление укрепляется на рельсовых основаниях и комель заготовленного столба (фиг. 2) кладется между бортами f приспособления, поставленного вертикально, и укрепляется посредством стяжного винта l; для предохранения от падения при подьемке столба на верхних концах рельсов, делается временный проволочный хомутик с противоположной стороны подъемки столба; столб, поднятый до вертикального положения, укрепляется к рельсам хомутами, после чего приспособление вынимаетея. г

Приспособление для смены телеграфных столбов, без удаления их рельсовых оснований, характеризующееся применением площадки а с передвигаемыми на ней помощью винта е с правой и левой нарезками бортами f для захвата конца столба, поворотной вокруг горизонтальной оси Ь и закрепляемой на определенной высоте от земли на рельсовых основаниях телеграфных столбов помощью цепей с. и стяжных винтов d.
