Реферат



Изобретение относится к автоматике и может быть использовано в телеуправляемых моделях и устройствах различного назначения . Изобретение обеспечивает стробирование импульсов помех, возникающих на входе дешифратора, за счет чего повышается его помехозащищенность. Дешифратор содержит разделительный элемент 1, нагрузочный элемент 2, инверторы 3,7,8,13 и 14, накопительный элемент 4, регистры 5, 6,9,10,11 и 12 сдвига, преобразователи 15 и 16 кода. 1 ил.

СОЮЗ СОВЕТСКИХ сОциАлистических

РЕСПУБЛИК (19) (11) (51)5 Н 03 М 7/00

ГОСУДАРСТВЕН-АЛЫЙ КОМИТЕТ

ПО ИЗОбРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4717297/24 (22) 07.07.89 (46) 07.10.92. Бюл. М 37 (75) А.А.Проскурин (56) 1, Авторское свидетельство СССР

М 1377134, кл. А 63 Н 30/04, 1985.

2. Авторское свидетельство СССР

М 1672572, кл. H 03 М 7/00, 1988. (54) ДЕШИФРАТОР ДЛЯ ТЕЛЕУПРАВЛЯЕМОЙ МОДЕЛИ (57) Изобретение относится к автоматике и может быть использовано в телеуправляемых моделях и устройствах различного назначения. Изобретение обеспечивает стробирование импульсов помех, возникающих на входе дешифратора, за счет чего повышается его помехозащищенность. Дешифратор содержит разделительный элемент 1, нагрузочный элемент 2, инверторы 3,7,8, 13 и 14, накопительный элемент 4, регистры 5, 6, 9, 10, 11 и 12 сдвига, преобразователи 15 и 16 кода. 1 ил.

3,,-.

1767699

Изобретение относится к автоматике и может быть использовано в телеуправляемых моделях различного, назначения.

Известен дешифратор "Дискретная аппаратура телеуправления", содержащий формирователь импульса сброса, счетчик

Ъмп ульсов, регистр сдвига, дешифратор, расширители импульсов и преобразователи сигнала импульсного вида в напряжение высокого уровня (1). Недостатком данного дешифратора является плохая помехозащищенность из-за действия на его вход им,,.йульсов помех, вызывающих на выходе дешифратора ложную команду.

Наиболее близким к описываемому дешифратору является пятикомандный дешифратор для телеуправляемой модели, содержащий инверторы, накопительные элементы," резистйвные элементы, выпрямительные элементы, сдвиговые регистры (2). Дайный дешифратор имеет следующие недостатки. Во-первых, переход работы дешифратора из дежурного режима в рабочий режим должен осуществляться только лишь с команды "стоп", но ни с другой команды.

Во-вторых, если к первой группе команды

"вперед" пристроится один импульс помехи, то дешифратор выполнит команду

"стоп". В этом случае для того, чтобы дешифратор выполнил намеченную команду "вперед", необходимо перевести дешифратор в дежурный режим, а после этого на вход дешифратора должны поступить импульсы команды "стоп" и после этого условия дешифратор будет готов выполнить команду "вперед". Однако, если после команды

"стоп" к первой группе команды "вперед" не пристроится один импульс помехи, то дешифратор выполнит намеченную команду.

Целью изобретения является повышение помехозащищенности дешифратора за, .счет стробирования импульсов помех.

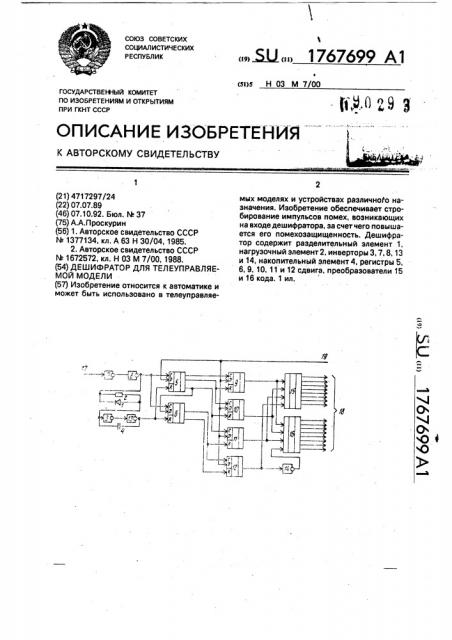

На чертеже представлена функциональная схема дешифратора.

Дешифратор содержит разделительный элемент 1, нагрузочный элемент 2, первый инвертор 3, накопительный элемент 4, первый и второй регистры 5 и 6 сдвига, второй и третий инверторы 7 и 8, третий — шестой регистры 9 — 12 сдвига, четвертый и пятый инверторы 13 и 14 и первый и второй преобразователи 15 и 16 кодов, На чертеже позицией 17 обозначен вход дешифратора, позициями 18 и 19 обозначены cooTBGTGT венно выходы дешифратора и вход логической "1".

В примере конкретного выполнения дешифратора, представленном на чертеже, функции разделительного элемента 1, нагрузочного элемента 2 и накопительного

40 элемента 4 выполняют соответственно диод, резистор и конденсатор, Дешифратор работает следующим образом.

В дежурном режиме на вход 17 дешифратора поступают стробирующие импульсы помех, которые, пройдя инверторы 7 и 8, поступают на счетные входы регистров 5 и

6, Так как длительность стробирующих импульсов помех во много раз меньше командных, а частота повторения в несколько раз выше командных, то на установочных входах регистров 5 и 6 присутствует уровень логического "0". Поэтому регистры 5 и 6 сдвига просчитывают каждый стробирующий импульс помехи уровня "1" и результат счета в виде высокого уровня появляется вначале на выходе первого разряда регистра 5 сдвига, затем на выходе второго разряда того же регистра и т.д, в сторону возрастания выходов регистра 5 сдвига вплоть до восьмого разряда регистра 6 сдвига. Появившиеся поочередные уровни

"1" на выходах регистров 5 и 6 сдвига не вызывают появление высокого уровня ни на одном из выходов преобразователей 15 и 16 кодов, потому что выходы регистров 9-12 сдвига являются выходами четвертых разрядов, Запись поочередной информации в регистры 9-12 сдвига происходит в первые разряды. Кроме того, вначале запись информации осуществляется в регистр 9 сдвига, затем следующим уровнем "1" одновременно происходит сброс регистра 9 сдвига и запись информации в регистр 10 сдвига, следующим уровнем "1" происходит одновременно запись в регистр 11 сдвига. Затем следующим уровнем "1" происходит одновременно запись информации в регистр 12 сдвига и сброс предыдущего регистра 11 сдвига и, наконец, сброс регистра 12 сдвига.

В рабочем режиме на вход 17 дешифратора поступают группы импульсов команд, разделенные паузой. Эти импульсы, пройдя инверторы 7 и 8, поступают на счетные входы регистров 5 и 6 сдвига и на определитель паузы, выполненный на нагрузочном weменте 2, разделительном элементе 1, накопительном элементе 4, инверторах 3 и 13.

Определитель паузы вырабатывает импульс уровня "1" в паузе между группами импульсов команд. Это значит, что вначале регистры 5 и 6 сдвига просчитывают количество импульсов в пачке, а затем импульсом сброса, воздействующим на установочные входы регистров 5 и 6 сдвига, устанавливают их в нулевое состояние. Затем происходит счет импульсов команды следующей группы. Результат счета количества импульсов в груп1767699

Составитель Б.Ходов

Техред М.Моргентал

Редактор

Корректор В.Петраш

Заказ 3559 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 пах(после четвертой группы) появляется на одном из выходов 18 дешифратора.

Формула изобретения

Дешифратор для телеуправляемой модели, содержащий разделительный элемент, нагрузочный элемент, первый вывод которого соединен со входом первого инвертора и с первым выводом накопительного элемента, второй вывод которого соединен с установочными входами первого и второго регистров сдвига, последовательно соединенные второй и третий инверторы, выход третьего инвертора соединен со счетным входами первого и второго регистров сдвига, выход четвертого разряда первого регистра сдвига соединен с информационным входом второго регистра сдвига, информационные входы первого, третьего, четвертого, пятого и шестого регистров сдвига подключены к входу логической единицы дешифратора, вход второго инвертора является информационным входом дешифратора, о тл и ч а ю шийся тем, что, с целью повышения помехозащищенности дешифратора за счет стробирования импульсов помех, в дешифратор введены четвертый и пятый инверторы и преобразователи кодов, второй вывод нагрузочного элемента объединен с первым выводом разделительного элемента и подключен к выходу третьего инвертора, второй вывод разделительного элемента подключен к входу первого инвертора, выход которого соединен с входом четвертого инвертора, выход которого соединен с установочными входами первого и второго регистров сдвига, выход второго разряда первого и второго регистров сдвига, выход второго разряда

5 первого регистра сдвига соединен со счетным входом третьего регистра сдвига, выход которого соединен с первыми входами .первого и второго преобразователей кодов, выход третьего разряда первого регистра

10 сдвига соединен с установочным входом третьего регистра сдвига и со счетным входом четвертого регистра сдвига, выход которого соединен с вторыми входами первого и второго преобразователей кодов, 15 установочный вход четвертого регистра сдвига объединен со счетным входом пятого регистра сдвига и подключен к выходу четвертого разряда первого регистра сдвига, выход пятого регистра сдвига соединен с

20 третьими входами первого и второго преобразователей кодов, выход пятого разряда второго регистра сдвига соединен с установочным входом пятого регистра сдвига и со .счетным входом шестого регистра сдвига, 25 выход которого соединен непосредственно с четвертым входом первого преобразователя кодов и через пятый инвертор — с четвертым входом второго преобразователя кодов, выход шестого рязряда второго реги30 стра сдвига соединен с установочным входом шестого регистра сдвига, выходы первого и второго преобразователей кодов являются выходами дешифратора.
