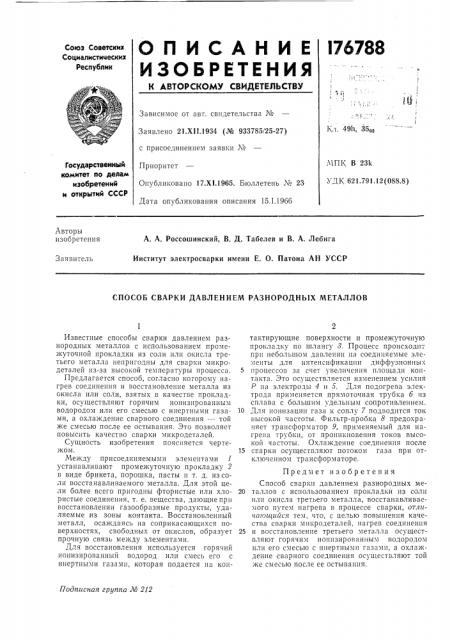

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ц (Кл. 49Ь, 350

Зависимое от авт. свидетельства №

Заявлено 21.ХН.1964 (№ 933785/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 17.XI.1965. Бюллетень ¹ 23

Дата опубликования описания 15.1.196б

МПК В 23k

УДК 621.791..12 (088.8) Государственный комитет ло делам изобретений и открытий СССР

Авторы изобретения

А. А. Россошинский, В. Д. Табелев и В. А. Лебига

Институт электросварки имени Е. О. Патона АН УССР

Заявитель

СПОСОБ СВАРКИ ДАВЛЕНИЕМ РАЗНОРОДНЫХ МЕТАЛЛОВ

Подписная группа № 212

Известные способы сварки давлением разнородных металлов с использованием промежуточной прокладки из соли или окисла третьего металла непригодны для сварки микродеталей из-за высокой температуры процесса.

Предлагается способ, согласно которому нагрев соединения и восстановление металла из окисла или соли, взятых в качестве прокладки, осуществляют горячим ионизированным водородом или его смесью с инертными газами, а охлаждение сварного соединения — той же смесью после ее остывания. Это позволяет повысить качество сварки микродеталей.

Сущность изобретения поясняется чертежом.

Между присоединяемыми элементами 1 устанавливают промежуточную прокладку 2 в виде брикета, порошка, пасты и т. д. из соли восстанавливаемого металла. Для этой цели более всего пригодны фтористые или хлористые соединения, т. е. вещества, дающие при восстановлении газообразные продукты, удаляемые из зоны контакта. Восстановленный металл, осаждаясь на соприкасающихся поверхностях, свободных от окислов, образует прочную связь между элементами.

Для восстановления используется горячий ионизированный водород или смесь его с инертными газами, которая подается на контактирующие поверхности н промежуточную прокладку по шлангу 3. Процесс происходи-. прн небольшом давлении на соединяемые элементы для интенсификации диффузионных

5 процессов за счет увеличения площади контакта. Это осуществляется изменением усилия

Р на электроды 4 и 5. Для подогрева электрода применяется прямоточная трубка б нз сплава с большим удельным сопротивлением.

10 Для нонизацин газа к соплу 7 подводится ток высокой частоты. Фильтр-пробка 8 предохраняет трансформатор 9, применяемый для нагрева трубки, от проникновения токов высокой частоты. Охлаждение соединения после

15 сварки осуществляют потоком газа при отключенном трансформаторе.

Предмет изобретения

Способ сварки давлением разнородных ме20 таллов с использованием прокладки из соли или окисла третьего металла, восстанавливаемого путем нагрева в процессе сварки, отличтощийся тем, что, с целью повышения качества сварки микродеталей, нагрев соединения

25 и восстановление третьего металла осуществляют горячим ноннзированным водородом или его смесью с инертными газами, а охлаждение сварного соединения осущестьляют той хке смесью после ее остывання.
