176795

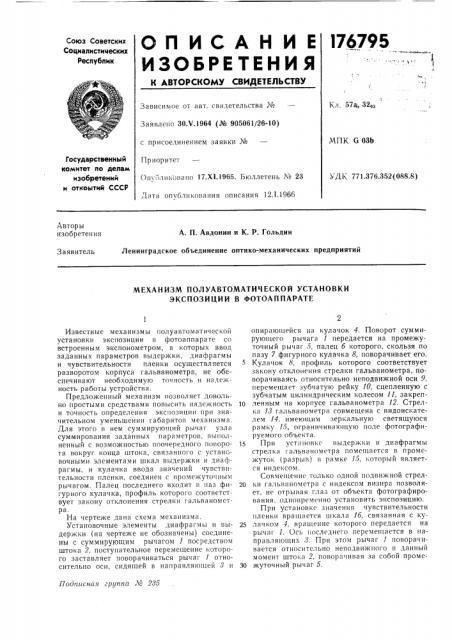

СПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Кл. 57а,, 32,;, Зависимое от авт. свидетельства №

Заявлено ЗО.V.1964 (№ 905061/26-10) МПК G 03b с присоединением заявки №

Государственный комитет по делам изобретений и откоытий СССР

Приоритет

Опубли«овапо 17.XI.1965. Бюллетень № 23

УДК 771.376.352(088.8) Дата опубликования описания 12.1.1966

Авторы изобретения

А. П. Авдонин и К. P. Гольдин

Ленинградское объединение оптико-механических предприятий

Заявитель

МЕХАНИЗМ ПОЛУАВТОМАТИЧЕСКОЙ УСТАНОВКИ

ЭКСПОЗИЦИИ В ФОТОАППАРАТЕ

Подписная группа М 285

Известные механизмы полуавтоматической установки экспозиции в фотоаппарате со встроенным экспонометром, в которых ввод заданных параметров выдержки, диафрагмы и чувствительности пленки осуществляется разворотом корпуса гальванометра, не обеспечивают необходимую точность и надежность работы устройства.

Предложенный механизм позволяет довольно простыми средствами повысить надежность и точность определения экспозиции при значительном уменьшении габаритов механизма.

Для этого в нем суммирующий рычаг узла суммирования заданных параметров, выполненный с возможностью поочередного поворота вокруг конца штока, связанного с установочными элементами шкал выдержки и диафрагмы, и кулачка ввода значений чувствительности пленки, соединен с промежуточным рычагом. Палец последнего входит в паз фигурного кулачка, профиль которого соответствует закону отклонения стрелки гальванометра.

На чертеже дана схема механизма, Установочные элементы диафрагмы и выдержки (на чертеже не обозначены) соединены с суммирующим рычагом 1 посредством штока 2, поступательное перемещение «оторого заставляет поворачиваться рычаг 1 относительно оси, сидящей в направляю«пей 8 и опираюгцейся на кулачок 4. Поворот суммирующего рычага 1 передается на промежуточный рычаг 5, палец б которого, скользя по пазу 7 фигурного кулачка 8, поворачивает его.

5 Кулачок 8, профиль которого соответствует закону отклонения стрелки гальванометра, поворачиваясь относительно неподвижной оси 9, перемещает зубчатую рейку 10, сцепленную с зубчатым цилиндрическим колесом 11, закреп10 ленным на корпусе гальванометра 12. Стрелка 18 гяльванометра совмещена с видоискателем 14, имеющим зер«альную светящуюся рям«у 15, ограничивающую поле фотографируемого объекта, 15 При устянов«с выдержки и диафрагмы стрел«я гальва нем етря помещается в промежуто«(разрыв) в рамке 15, который является индексом.

Совмещение только одной подвижной стрел20 «и гальванометра с индексом визира позволяет, не отрывая глаз от объекта фотографирования, одновременно установить экспозицию.

При установке значения чувствительности пленки врагцается шкала 1б, связанная с ку25 лачком 4, вращение которого передается на рычаг 1. Ось последнего перемещается в направляющих 8. При этом рычаг 1 поворачивается относительно неподвижного в данный момент што«а 2, поворачивая за собой проме30 жуточный рычаг 5.

176795

Предмет изобретения

Состави!с.!ь М. A. 3ol:-Зам

Техред Л. К. Ткаченко

Редактор Л. Утехина

Корректоры О. Б. Тюрина и

Л. Е. Марисии

За.ал 3724il I Тираж 625 Формат бум. 60X90!, „Ouьем 0,16 из;1. л. Цена 5 кои.

ЦНИ11! IИ Государственного комитета 11о делам иаобретсви!! и ткрыти1! СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

Последующая передача движений ца корпус гальванометра описана выше.

Механизм полуавтоматической установки экспозиции в фотоаппарате со встроенным экспонометром, в котором ввод заданных параметров выдержки, диафрагмы и чувствительности пленки осуществляется разворотом корпуса гальванометра, кинематически связанного с соответствующими шкалами, содержащий узел суммирования заданных параметров и фиГурный кула чО!(ра;3ВОрОта корпуса Гальвеlнометра, проф!!Ль котороГО соответствует з11кону отклонения стрелки гальванометра, отгииаюи1ийс» тем, что, с целью повышения точности и надежности работы механизма при значительном уменьшении его габаритов, суммирующий рычаг узла суммирования заданных параметров, выполненный с нозможпостью поочередного !юворота вокруг конца штока, связанного с установочными элементами

1О и!ка.1 вы IPPi!(I(I! ll ДИ11фРа1 х!ы, и K),I3÷3(ß 13вода;Значений чувствительности пленки, соединен с промежуточным рьп!агом, палец котороГО 13ходит В паз проф ил иров 111!но! 0 кул я !на! разворота гальванометра.
