Копатель-валкоукладчик корнеклубнеплодов

Копатель-валкоукладчик корнеклубнеплодов

Иллюстрации

Показать все

Реферат

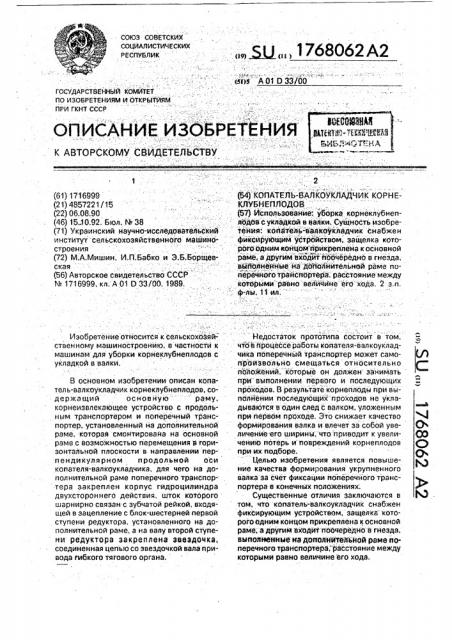

Использование: уборка корнеклубнеплодов с укладкой в валки. Сущность изобретений: копа тель-валкоукладчик снабжен фиксирующим устройством, защелка которого одним концом прикреплена к основной раме, а другим входит поочередно в гнезда, выполненные на Дополнительной раме поперечного транспортера, расстояние между которыми равно величине его хода. 2 з п ф-лы, 11 ил.
