Нагрузочное устройство для тренажера

Нагрузочное устройство для тренажера

Иллюстрации

Показать все

Реферат



Использование: в тренировочной технике . Устройство содержит две пары фрикционов , которые установлены на оси и имеют винтовой элемент регулирования усилия прижима. Одна из пар фрикционов содержит два коаксиально установленных цилиндра Наружный цилиндр соединен с рычагом для его поворота. Другая пара содержит храповое колесо и собачку, соединенную с рычагом. Сущность изобретения заключается в том, что фрикционные элементы второй пары выполнены в виде коаксиально расположенных конусообразных втулок. Конусообразные втулки установлены с возможностью взаимодействия в полости внутреннего цилиндра первгй пары фрикционов, которые выполнены р зрезными и имеют дополнительное средство их прижима в виде хомута 2 ил

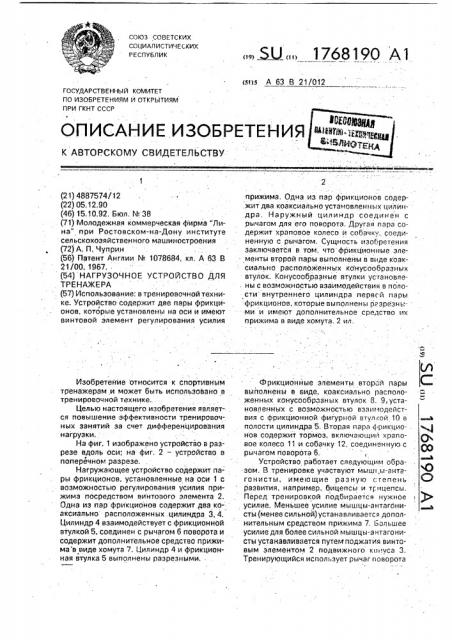

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 63 В 21/012

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4887574/12 (22) 05,12.90 (46) 15.10.92. Бюл, N 38 (71) Молодежная коммерческая фирма "Лина" при Ростовском-на-Дону институте сельскохозяйственного машиностроения (72) А. П, Чуприн (56) Патент Англии N 1078684, кл, А 63 В

21/00, 1967. (54) НАГРУЗОЧНОЕ УСТРОЙСТВО ДЛЯ

ТРЕНАЖЕРА (57) Использование; в тренировочной технике. Устройство содержит две пары фрикционов, которые установлены на оси и имеют винтовой элемент регулирования усилия

Изобретение относится к спортивным тренажерам и может быть использовано в тренировочной технике.

Целью настоящего изобретения является повышение эффективности тренировочных занятий за счет дифференцирования нагрузки.

На фиг. 1 изображено устройство в разрезе вдоль оси; на фиг, 2 — устройства в поперечном разрезе.

Нагружающее устройство содержит пары фрикционов, установленные на аси 1 с возможностью регулирования усилия прижима посредством винтового элемента 2.

Одна из пар фрикционов содержит два коаксиально расположенных . цилиндра 3, 4.

Цилиндр 4 взаимодействует с фрикционной втулкой 5, соединен с рычагом 6 поворота и содержит дополнительное средства прижима в виде хомута 7. Цилиндр 4 и фрикционная втулка 5 выполнены разрезными.., . Ж„Ä 1768190 А1 прижима. Одна из пар фрикционов содержит два коаксиально установленных цилиндра, Наружный цилиндр соединен с рычагом для его поворота. Другая пара содержит храповое колесо и собачку, соединенную с рычагом, Сущность изобретения заключается в том, что фрикционные элементы второй пары выполнены в виде коаксиально расположенных конусообразных втулок. Конусообразные втулки установлены с возможностью взаимодействия в полости внутреннего цилиндра первгй пары фрикционов, которые выполнены ргзрезнь.ми и имеют дополнительное средство их прижима в виде хомута. 2 ил.

Фрикционные элементы второй пары выполнены в виде, коаксиально расположенных конусообразных втулок 8, 9,установленных с возможностью взаимодействия с фрикционной фигурной втулкой 10 в полости цилиндра 5, Вторая пара < рикционов содержит тормоз, включающий храповое колесо 11 и собачку 12, соединенную с рычагом поворота 6.

Устройство работает следующим образом. В тренировке участвуют мыш,ы-антагонисты, имеющие разную степень развития, например, бицепсы и тгицепсы, Перед тренировкой подбирается нужное усилие, Меньшее усилие мышцы-антагбнисты (менее сильной) устанавливается дополнительным средством прижима 7. Большее усилие для более сильной мышцы-антагонисты устанавливается путемподжатия винтовым элементом 2 подвижного ко .уса 3, Тренирующийся использует рычаг поворота

1768190

6 для создания нагрузки сначала на слабую мышцу- антэгонистку, или группу мышц.

При этом работает. фрикционная разрезная втулка 5 и разрезной цилиндр 4, При обратном ходе рычага 6 собачка 12 автоматически тормозит храповое колесо 11 и нагрузка на более сильную мышцу-антагонистку, или груп пу.мышц; создается работой фрикционной втулкой 1,0 и"вйутренйего цилиндра 3.

В связи с тем; ФйГйагрузочное устройство йозволяет создавать различную нагрузку при...движенйи рычагов в двух взаимно противоположных направлениях, повышается эффективность тренировки мышц-антаг0нистов.

Формула изобретения

Нагрузочное устройство для тренажера, содержащее пары фрикционов, установленнь1е на оси с возможностью регулирования прижима посредством винтового элемента. при этом одна пара фрикционов содержит два коаксиально расположенных цилиндра, наружный из кото5 рых соединен с рычагом для его поворота, а другая пара содержит тормоз, включающий храповое колесо и собачку, соединенную с рычагом, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности трени10 ровки за счет дифференциации нагрузки, фрикционные.элементы второй пары выполнены в виде коаксиально расположенных конусообразных втулок, установленных с возможностью взаимодействия в полости

15 внутреннего цилиндра первой пары фрикционов, причем наружный цилиндр последней выполнен разрезным, имеющей дополнительное средство их прижима в виде хомута.

1768190

Составитель Т.Дарина

Техред М. Моргентал

Корректор М.Андрушенко

Редактор

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Заказ 3600 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
