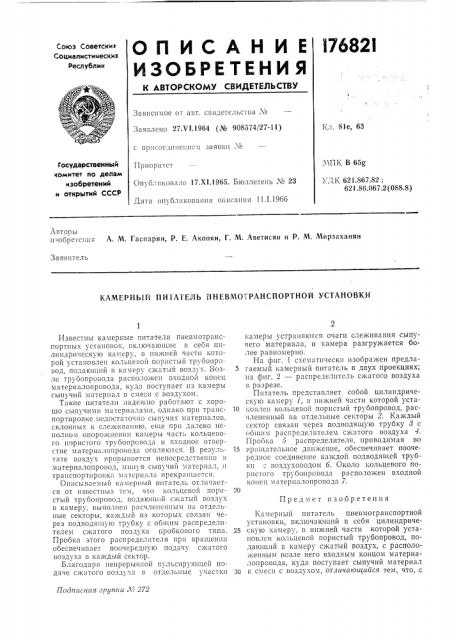

ОПИСАН ИЕ

ИЗОБРЕТЕНИ Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

За явлено 27Х1.1964 (№ 908574/27-11) Кл. Sle, 63 с пц11сосдиис1:исм заявки ¹

Государственный комитет по делам изобретений и открытий СССР. 1ПК В 65g

Приоритст

Опубликова;1о 17.XI.1965. Бюллетень № 23

УДК 621.867.82:

621.86.067.2 (088.8) Дата опубликования описания 11.1.196G

Авторы и обрете1шя A. M. Гаспарян, Р. E. Акопян, Г. М. Аветисян и P. М. Мирзаханян

Заявитель

КАМЕРНЫЙ ПИТА1 ЕЛЬ IHEBMOTÐAÍÑÏÎÐÒHÎÉ УСТАНОВКИ

Предмет изобретения

Подписная группа .1> 272

Известны камерные питате;ш пневмотранспортиых установок, включающие в себя цилиндрическую камеру, в шг>кией части которой установлен кольцевой пористый трубопровод, подающий в камеру сж;-;тый воздух. ВозIe тр1 ОопpoI ola рacII0.10>KeII входной конец материалопровода, куда поступает из камеры сыпучий материал в смеси с воздухом.

Такие IIHTaTe.III;1аде>кио раоота1от c хорошо сыпучими материалами, однако при транспортировке недостаточно сыпучих материалов, склонных к сле>киваиию, еще при далеко неполном опорожиеиии камеры часть кольцево1о пористого трубопровода и гходное отверстие материалопровода оголяются. В резул1тате воздух прорывается непосредственно и материалопровод, мш1уя сыпучий материал, и транспортировка материала прекра цается.

Оп11сываемый камерный питатель отличается от известных тем, что кольцевой пористый трубопровод, подавший сжатый воздух в камеру, ьыпо:шеи расчлененным иа отдельные секторы, каждый из которых связан через подводящую трубку с общим распределителем сжатого ьоздуха пробкового типа.

Пробка этого распределителя при вращен1ш обеспечивает поочередиую подачу сжатого воздуха в каждый сектор.

Благодаря непрерывной пульсирующей подаче сжатого воздуха в отдельные участки камеры устраняются очаги слеживания cbIII) чего материала, и камера разгружается более равномерно.

На фиг. 1 схематически изображен предла5 гаемый камерный питатель в двух проекциях; па фиг. 2 — распределитель сжатого воздуха в разрезе.

Питатель представляет собой цилиндрическую камеру 1, в нижней части которой уста10 1ювлеи кольцевой пористый трубопровод, расчлененный «а отдельные секторы 2. Каждый сектор связан через подводящую трубку 3 с общим распределителем сжатого воздуха 4.

Пробка 5 распределителя, приводимая во

15 1ращательиое движение, обеспечивает поочередное соединение каждой подводящей трубки . воздуховодом 6. Около кольцевого пористого трубопровода расположен входной конец материалопровода i.

Камериьш питатель пневмотранспортной установки, вк:цочающпй в себя цилиндриче25 скую камеру, В нижней части которой установлен кольцевой пористый трубопровод, подающий в камеру сжатый воздух, с располо 1 енных1 возле него входным концом материалопровода, куда поступает сыпучий материал

50 ь смеси с возду: ом, Отличаюи1ийся тем, что, с

176821

Фиг Г

9 иг.!

Составитель В. Веденьев

Техред Л. К. Ткаченко

Корректоры: О, И. Попова и О. Б. Тюрина

Редактор P. Чистова

Заказ 3717/14 ТиРаж 1200 ФоРмат бум. 60X90i/з Объем 0,1б нзд, л. Цена 5 коп, ЦНИИПИ Государственного комитета по делам изобретений и открн гни СССР

Москва, Центр, пр. Серово, д. 4

Типография, пр. Сапунова, д. 2 целью устранения очагов слеживания сыпучего материала и равномерной разгрузки камеры от сыпучего материала, кольцевой пористый трубопровод выполнен расчлененным на отдельные секторы, каждый из которых связан через подводящую трубку с общим распределителем сжатого воздуха пробкового типа, пробка которого, приводимая во вращательное движение, обеспечивает поочередную

5 подачу сжатого воздуха в каждый сектор,
