Реферат



Использование: для сухой очистки газа от пыли в различных областях техники. Сущность изобретения: винтообразный каркас рукавного фильтра способствует благоприятному аэродинамическому режиму D рукаве при подаче продувочного газа и обеспечивает наиболее вероятное соударение шаров со стенками рукава по всей его длине, что повышает интенсивность встряхивания последнего. 3 ил.

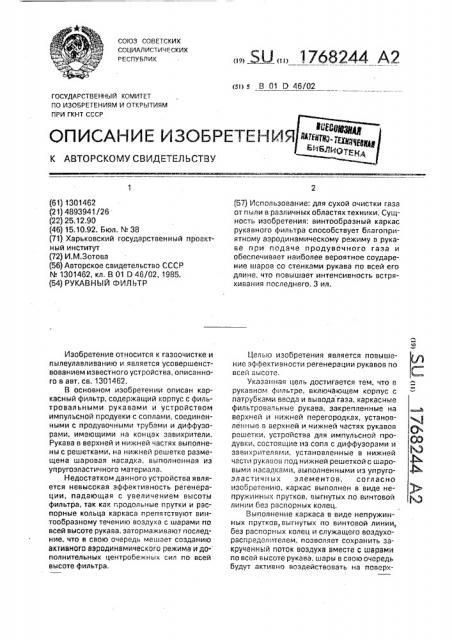

СОВХОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sr) s . В 01 0 46/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНО

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1301462 (21) 4893941/26 (22) 25.12.90 (46) 15,10.92. Бюл. ¹ 38 (71) Харьковский государственный проектный институт (72) И.М.Зотова (56) Авторское свидетельство СССР № 1301462, кл, В 01 0 46/02, 1985. (54) РУКАВНЫЙ ФИЛЬТР

Изобретение относится к газоочистке и пылеулавливанию и является усовершенствованием известного устройства, описанного в авт. св. 1301462.

В основном изобретении описан каркасный фильтр, содержащий корпус с фильтровальными рукавами и устройством импульсной продувки с соплами, соединенными с продувочными трубами и диффузорами, имеющими на концах завихрители.

Рукава в верхней и нижней частях выполнены с решетками, на нижней решетке размещена шаровая насадка, выполненная из упругоэластичного материала, Недостатком данного устройства является невысокая эффективность регенерации, падающая с увеличением высоты фильтра, так как продольные прутки и распорные кольца каркаса препятствуют винтообразному течению воздуха с шарами по всей высоте рукава, затормаживают последние, что в свою очередь мешает созданию активного аэродинамического режима и дополнительных центробежных сил по всей высоте фильтра.,, Я „„1768244 А2 (57) Использование: для сухой очистки газа от пыли в различных областях техники. Сущность изобретения; винтообразный каркас рукавного фильтра способствует благоприятному аэродинамическому режиму в рукаве при подаче продувочного газа и обеспечивает наиболее вероятное соударение шаров со стенками рукава по всей его длине, что повышает интенсивность встряхивания последнего. 3 ил.

Целью изобретения является повышение эффективности регенерации рукавов по всей высоте, Указанная цель достигается тем, что в рукавном фильтре, включающем корпус с патрубками ввода и вывода газа, каркасные фильтровальные рукава, закрепленные на верхней и нижней перегородках, установленные в верхней и нижней частях рукавов решетки, устройства для импульсной продувки, состоящие из сопл с диффуэорами и завихрителями, установленные в нижней части рукавов под нижней решеткой с шаровыми насадками, выполненными из упругоэластичн ых элементов, согласно изобретению, каркас выполнен в виде непружинных прутков, выгнутых по винтовой линии без распорных колец, Выполнение каркаса в виде непружинных прутков выгнутых по винтовой линии, без распорных колец и служащего воздухораспределителем, позволяет сохранить закрученный поток воздуха вместе с шарами по всей высоте рукава, шары в свою очередь будут активно воздействовать на поверх1768244 ность фильтра по всей его высоте, что повышает эффективность процесса регенерации, каркас в этом случае не будет препятствовать активному аэродинамическому режиму.

На фиг.1 показан рукавный фильтр для очистки газов от пыли; на фиг.2 — узел фиг,1; на фиг.3 — разрез Б-Б фиг.2.

Рукавный фильтр содержит корпус 1 с патрубками ввода 2 и вывода 3 газа, фильтровальные рукава 4.с.каркасом 5 и устройство 6;для импульсной продувки рукавов.

Рукава 4 закреплены на верхней 7 и нижней

8 перегородках. Каркас фильтра выполнен из нескольких выгнутых по винтовой линии непружинных прутков, без распорных колец, Устройство 6 состоит из сопл 9, соединенных с продувочными трубами 10 и установленных над соплами диффузоров 11.

Верхняя часть рукава снабжена решеткой

12. Шары-насадки 14 из упругоэластичного материала, например, резины расположены на нижней решетке 13, которая установлена над диффуэором 11. Диффузор 11 снабжен завихрителем 15 в виде лопаток, укрепленным к внутренней части. Сопла 9 и диффузоры 11 размещены в коллекторе 16 отфильтрованного газа, Фильтр работает следующим образом.

Запыленный газ поступает через патрубок 2 ввода в полость между перегородками

7 и 8, фильтруется через стенки рукавов 4 и, очищенный, по патрубку 3 удаляется в атмосферу или потребителю.

При увеличении сопротивления фильтра до расчетной величины, включается в действие устройство 6 для импульсной продувки рукавов. Продувочный газ, истекающий из сопл 9, поступает в диффузор 11, эжектирует из коллектора 16 отфильтрован5 ный гаэ, приобретает вращательное движение завихрителем 15, проходя через решетку

13, подхватывает шары 14 и устремляется в полость рукава 4. С потоком продувочного газа с большой скоростью поднимаются

10 вверх по спирали шары 14, интенсивно соударяются со стенками рукава 4, выбивают пыль из последних.

Вследствие того. что подача продувочного газа производится импульсами, в пере15 рывах между двумя смежными импульсами шары под действияем своей массы падают на решетку 13, а при новом импульсе газа снова поднимаются вверх и "бомбардируют" стенки рукава и верхнюю решетку 12, 20 которая не дает им вылететь из рукава.

Винтообразный каркас рукавного фильтра способствует благоприятному аэродинамическому режиму в рукаве при подаче продувочного газа и обеспечивает наиболее

25 вероятное соударение шаров со стенками рукава по всей его длине, что повышает интенсивность встряхивания последнего.

Формула изобретения

Рукавный фильтр по авт. св. hb 1301462, отличающийся тем, что, с целью повышения эффективности регенерации рукавов по всей высоте. каркас выполнен иэ

35 непружинных прутков, выгнутых по винтовой линии.

1768244

1768244

Е-Б
