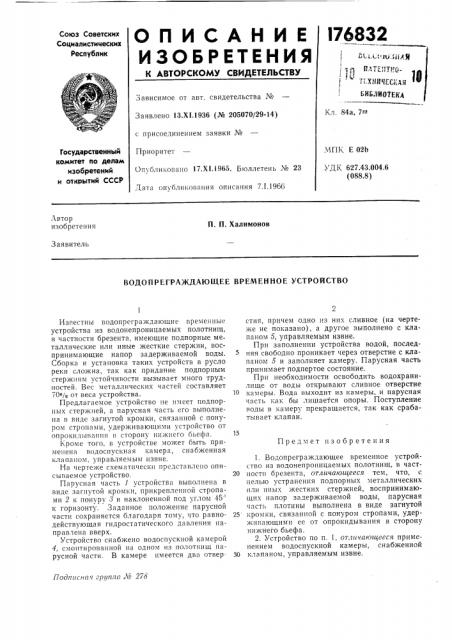

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик й!-Ы iU, !1 гИ
Д,.т Т „=11т11 0 г < l ll ЧЕС1! А Я
1ИБЛИОТЕК(Зависимое от авт. свидетельства №
Кл. 84а, 7-"Заявлено 13.Х1.1936 (¹ 205070/29-14) с присоединением заявки №
Приоритет
Опубликовано 17.XI.!965. Бюллетень ¹ 23
МПК Е 02Ь
УДК 627.43.004,6 (088.8) Государственный комитет по делам изобретений и открытий СССР
Дата опубликования описания 7.1.1966
Автор изобретения
П. П. Халимонов
Заявитель
ВОДОПРЕГРАЖДАЮЩЕЕ ВРЕМЕННОЕ УСТРОЙСТВО
Предмет изобретения
Подписна» ерш;.га Ло 278
Известны водопреграждаюгцие временные устройства из водонепроницаемых полотнищ, в частности брезента, имеющие подпорные металлические или иные жесткие стержни, воспринимающие напор задерживаемой воды.
Сборка и установка таких устройств в русло реки сложна, так как придание подпорным стержням устойчивости вызывает много трудностей. Вес металлических частей составляет
70>/z от веса устройства.
Предлагаемое устройство не имеет подпорных стержней, а парусная часть его выполнена в виде загнутой кромки, связанной с понуром стропами, удерживающими устройство от опрокидывания в сторону нижнего бьефа.
Кроме того, в устройстве может быть применена водоспускная камера, снабженная клапаном, управляемым извне.
На чертеже схематически представлено описываемое устройство.
Парусная часть 1 устройства выполнена в виде загнутой кромки, прикрепленной стропами 2 к понуру,3 и наклоненной под углом 45 к горизонту. Заданное положение парусной части сохраняется благодаря тому, что равнодействующая гидростатического давления направлена вверх.
Устройство снабжено водоспускной камерой
4, смонтированной на одном из полотнищ парусной части. В камере имеется два отверстия, причем одно из Нпх сливное (на чертеже не показано), а другое выполнено с клапаном 5, управляемым извне.
При заполнении устройства водой, последняя свободно проникает через отверстие с клапаном 5 и заполняет камеру. Парусная часть принимает подпертое состояние.
При необходимости освободить водохранилище от воды открывают сливное отверстие
10 камеры. Вода выходит из камеры, и парусная часть как бы лишается опоры. Поступление воды в камеру прекращается, так как срабатывает клапан.
1. Водопреграждающее временное устройство из водонепроницаемых полотнищ, в част20 ности брезента, отличающееся тем, что, с целью устранения подпорных металлических или иных жестких стержней, воспринимающих напор задерживаемой воды, парусная часть плотины выполнена в виде загнутой
25 кромки, связанной с понуром стропами, удерживающими ее от опрокидывания в сторону нижнего бьефа.
2. Устройство по п. 1. отличающееся применением водоспускной камеры, снабженной
30 клапаном, управляемым извне.
