Реферат



Изобретение относится к металообра-. ботке и может быть использовано при расточке труб методом на растяжение. Целью изобретения является повышение эксплуатационных свойств за счет фиксации пластины . В корпусе 1 установлены сборная пластина 12, 13 и клин 16 с наклонными поверхностями Л, М и К, взаимодействующий с пластиной и корпусом. При перемещении клина 16 до упора в регулировочный винт 25 пластина раздвигается поверхности клина Л и М на заданный размер и приобретает возможность плавания, при отводе клина 16 его поверхности К взаимодействуют с ответными поверхностями, выполненными в корпусе или стопорит пластину, т.е. лишает ее возможности плавать. 7 ил.

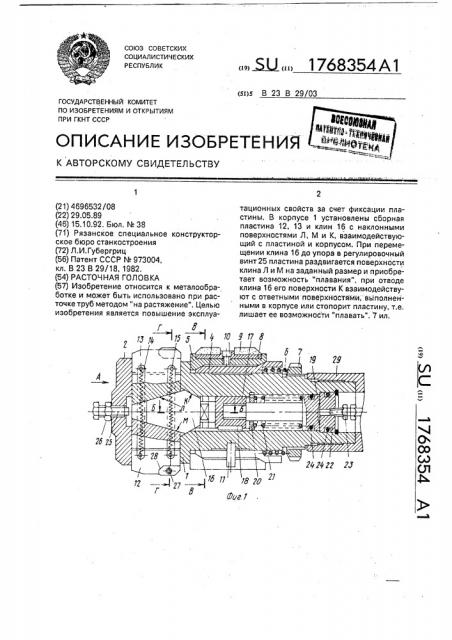

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s B 23 В 29/03

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ю Ю П8

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4696532/08 (22) 29.05.89 (46) 15.10.92. Бюл. М 38 (71) Рязанское специальное конструкторское бюро станкостроения (72) Л.И. Губергриц (56) Патент СССР Q 973004, кл. В 23 В 29/18, 1982. (54) РАСТОЧНАЯ ГОЛОВКА (57) Изобретение относится к металообработке и может быть использовано при расточке труб методом "на растяжение". Целью изобретения является повышение эксплуатационных свойств за счет фиксации пластины. В корпусе 1 установлены сборная пластина 12, 13 и клин 16 с наклонными поверхностями Л, М и К, взаимодействующий с пластиной и корпусом. При перемещении клина 16 до упора в регулировочный винт 25 пластина раздвигается поверхности клина Л и М на заданный размер и приобретает возможность "плавания", при отводе клина 16 его поверхности К взаимодействуют с ответными поверхностями,- выполнен ными в корпусе или стопорит пластину, т.е, лишает ее возможности "плавать". 7 ил, 1768354

Изобретение относится к металлобработке и может быть использовано при расточке труб методом ина растяжение", Целью изобретения является повышение эксплуатационных свойств за счет фиксации пластины.

На фиг.1 изображена расточная головка в подоженйй, когда форная плавающая пластийа, .Ймеет "минимальный разрез; на фиг.2 —.вид"по ста3лагаг 1 на фиг.1; на фиг.3 — Разаргефз Б-Б на фиг г1," на фиг.4 — разрез В-В на фиг.1; йа фиг.5 — "разрез Г-Г на фиг.1; на фиг,6 — разрез Г-Г (вариант исполнения); на фиг.7 —. вид по стрелке Д на фиг.6.

Расточная головка содержит корпус 1, крышку 2, прикрепленную к корпусу 1 винтами 3, упругие незамкнутые кольца 4 и 5 с коническими поверхностями, пружину 6 и гайку 7; На кольце 5 закрепляются направляющие шпонки 8, оснащенные твердосплавными вставками 9 и закрепленные винтами 10. От проворота кольца удерживает шпанка 11, вставленная в разрез колец с зазором. В пазу, образованном корпусом 1 и крышкой 2 расположена сборная плавающая пластина, состоящая из полупластин 12 и 13, стянутых друг с другом пружинами 14, расположенными в пазах полупластин 12 и

13 и закрепленных винтами 15. B полупластинах 12 и 13 имеются клиновые скосы Л и

М, которые взаимодействуют с клином 16.

На обратной стороне клина 16 имеется дополнительная наклонная поверхность К, а в корпусе 1 имеется наклонная поверхность с такой же конусностью К, Кроме того, на клине 16 имеется Т-образный выступ.

B центральном отверстии корпуса 1 расположена тяга 17, с Т-образным пазом, в который входит Т-образный выступ клина

16. От проворота тягу 17 удерживает шпонка 18. Тяга 17 соединена с штоком-поршнем

19. В отверстии корпуса 1 расположено также кольцо 20, в которое упирается пружина

21, и крышка 22, в которую ввинчен штуцер

23, подводящий рабочую среду под поршень. На поршне 19 и крышке 22 установлены уплотнительные кольца 24. В крышке

2 расположен установочный винт 25 с контргайкой 26. На полупластинах 12 и 13 имеются пазы, в которых винтами 27 закреплены поворотные элементы 28. Крепится расточная головка к стеблю 29 глубокорасточного станка.

Детали 19 — 24, образующие встроенный приводной гидро(пневмо)цилиндр, можно вывести из головки на инструментальную бабку и соединить с клином 16 тягой, проходящей внутри полого стебля 29.

Вместо пружин 14 можно использовать клин 30 с Z-образным профилем, образован5

55 ным дополнительными рабочими поверхностями Л и M.

Расточная головка работает следующим образом, После установки трубы-заготовки головка со сведенными полупластинами 12 и 13 (фиг.1), навинченная на стебель 29, на быстром ходу подается сквозь трубу-заготовку до выхода из противоположного конца трубы плавающей резцовой пластины.

Направляющие шпонки 8 остются в трубе.

Затем включается подача воздуха или масла через штуцер 23 и поршень 19 перемещается влево, сжимая пружину 21 и перемещая клин 16 до упора в винт 25.

Полупластины 12 и 13 раздвигаются и приобретают рабочий размер. Одновременно обратная сторона клина 16, отходя от конусной поверхности К центрального отверстия в корпусе 1, образует с этим отверстием радиальные зазоры, в пределах которых сборная резцовая пластина может

"плавать".

После включения вращения трубы-заготовки или инструмента (зависит от типа расточного станка) и охлаждения включается рабочая подача инструмента (или трубы) и происходит расточка. При этом сборная пластина "плавает" за счет Т-образного соединения ключа 16 с тягой 17 в радиальном зазоре, образованном коническими поверхностями К.

После выхода головки из правого конца обработанной трубы подача прекращается, Расточная труба снимается, устанавливается новая. В это время прекращается подача масла (или воздуха) под поршень 19, и он под действием пружины 21 перемещается вправо. Вместе с ними перемещается и клин

16 до упора наклонной поверхности К в наклонную поверхность корпуса 1. Полупластины 12 и 13 сходятся, их радиальный размер уменьшается. и они лишаются возможности "плавать".

В этом положении расточная головка снова проталкивается сквозь новую трубузаготовку.

С помощью гайки 7 можно регулировать натяг между направляющими шпонками и внутренней поверхностью трубы-заготовки, а также компенсировать износ направляющих. Винтом 25 можно регулировать величину обрабатываемого диаметра отверстия трубы.

При использовании клина 30 полупластины 12 и 13 будут сводиться при ходе тяги

17 вправо за счет дополнительных клиновых поверхностей Л и М.1.

Формула изобретения

Расточная головка, содержащая корпус с крышкой, установленные на корпусе на1768354 правляющие, сборную подпружиненную расточную пластину, размещенную в радиальном сквозном пазу корпуса, клин, установленный в корпусе с возможностью осевого перемещения и предназначенный для взаимодействия с расточной пластиной, и тягу, отличающаяся тем, что, с целью повышения эксплуатационных свойств за счет фиксации пластины, на клине выполнены дополнительные наклонные поверхности, направленные внутрь корпуса и предназначенные для взаимодействия с остальными наклонными поверхнбстями, выполненными в корпусе, и Тобразный паз, предназначенный для

5 взаимодействия с тягой, при этом головка снабжена механизмом регулирова. ния радиального размера расточной пластины, выполненным в виде винта, установленного в крышке и предназ10 наченного для взаимодействия с переднйм торцом клина.

1768354

Г-Г

Шл5

1768354

Составитель С, Бер

Техред М.Моргентал Корректор M. Ткач

Редактор Т. Иванова

Заказ 3608 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

12 вил.

Вид Д
