Устройство для хранения и повторной выдачи кабеля

Устройство для хранения и повторной выдачи кабеля

Иллюстрации

Показать все

Реферат



Сущность: устройство содержит корпус, днище и средство для автоматической смотки электрошнура. Днище выполнено в виде неподвижного барабана автоматической смотки и имеет углубление для размещения в нем электродвигателя. При вращении водила с укладывающим роликом происходит втягивание электрошнура. Одна ветвь образующейся при этом петли укладывается на неподвижный барабан, а другая - на свободновращающийся барабан. Разность скоростей вращения водила и движения электрошнура, возникающая вследствие его прохождения через свободновращающийся барабан, компенсируется свободным вращением барабана. При этом конец электрошнура , предназначенный для присоединения к электродвигателю и закрепленный на неподвижном барабане остается неподвижным , что обеспечивает надежную работу устройства. 3 ил.

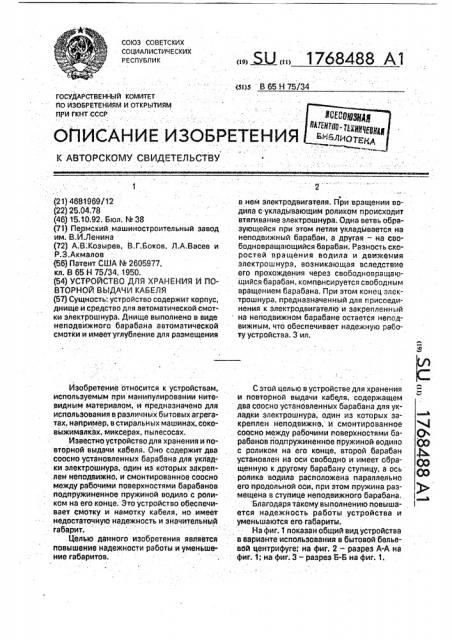

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (я)5 В 65 Н 75/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 46881969 f12 ,(22) 25.04.78 (46) 15.10.92. Бюл. М 38 (71) Пермский машиностроительный завод им. В.И.Ленина (72) А.В;Козырев, В.Г.Боков, Л.А,Васев и

Р.З.Акмалов (56) Патент США N. 2605977, кл. В 65 Н 75(34, 1950. (54) VCTPOACTaO P Xi Ai-iC m Vi ПОВТОРНОЙ ВЫДАЧИ КАБЕЛЯ (57) Сущность: устройство содержит корпус, днище и средство для автоматической смотки электрошнура. Днище выполнено в виде неподвижного барабана автоматической смотки и имеетуглубление для размещения

Изобретение относится к устройствам, используемым при манипулировании нитевидным материалом, и предназначено для использования в различных бытовых агрегатах, например, в стиральных машинах, соковыжималках, миксерах, пылесосах.

Известно устройство для хранения и повторной выдачи кабеля. Оно содержит два соосно установленных барабана для уклад«и электрошнура, один из которых закреплен иеподвижйо, и смонтированное соосно между рабочими поверхностями барабанов подпру)киненное пружиной водило с роликом на его конце. Это устройство обеспечивает смотку и намотку кабеля, но имеет недостаточйую надежность и значительный габарит. . Целью данного изобретения является повышение надежности работы и уменьшеwe габаритов.

Ф в нем электродвигателя. При вращении водила с укладйвающим роликом происходит втягивание электрошнура. Одна ветвь образующейся при этом петли укладйвается на неподвижный барабан. а другая — на свободновращающийся барабан. Разность скоростей вращения водила и движения электрошнура, возйикающая вследствие

eto прохождения через свободновращающийся барабан, компенсируется свободным вращением барабана. При этом конец электрошнура, предназначенный для присоединения к электродвигателю и закрепленный на неподвижном барабане остается неподвижным, что обеспечивает надежную работу устройства. 3 ил.

С этой целью в устройстве для хранения и повторной выдачи каберя, содержащем два соосно установленных барабана для укладки электрошнура, один из которых закреплен неподвижно, и смонтированное соосно между рабочими поверхностями барабанов подпружиненное пружиной водило с роликом на его конце, второй барабан установлен на оси свободно и имеет обращенную к другому барабану ступицу, а ось ролика водила расположена параллельно его продольной оси, при этом пружина размещена в ступице неподвижного барабана.

Благодаря такому выполнению повышается надежность работы устройства и уменьшаются его габариты.

На фиг. 1 показан общий вид устройства в варианте использования в бытовой бельевой центрифуге; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.

1768488

Устройство для хранения и повторной выдачи кабеля содержит два соосно установленных барабана 1 и 2 для укладки электрошнура 3. Барабан 1 закреплен неподвижно. Между рабочими поверхностями барабанов 1 и 2 смонтировано подпружиненнсГе прйводной пружиной 4 водило 5 с роликом 6 на"его койце.Второй барабан 2 устй овлен на оси 7 свободно и имеет обращенную к другому барабану 1 ступицу 8,"а ось 9 ролика 6 водила 5 расположена параллельно его продольной оси, при этом пружина 4 размещена в ступице 10 неподвижного барабана 1.

Устройство работает следующим образом, Водило 5 с роликом 6 на его конце, вращаясь под действием приводной пружины 4, втягивает электрошнур 3, укладывая его на барабаны 1 и 2. За один оборот водила происходит укладка одного витка электрошнура 3 на неподвижный барабан 1 и одного витка на подвижный барабан 2.

Разность скоростей вращения водила 5 и движения электрошнура 3 компенсируется за счет свободного вращения подвижного барабана 2, Разматывание осуществляется

5 при вытягивания свободного конца злектрошнура 3.

Формула изобретения

Устройство для хранения и повторной выдачи кабеля, содержащее два соосно ус10 тановленных барабана для укладки электрошнура, один из которых закреплен неподвижно, и смонтированное соосно между рабочими поверхностями барабанов . подпружиненное торсионной пружиной во15 дило с роликом на его конце, о т л и ч à ющ е е.с я тем, что, с целью повышения надежности работы и уменьшения габаритов, второй барабан установлен на оси свободно и имеет обращенную к другому барабану

20 ступицу, а ось ролика водила расположена параллельно его продольной оси, при этом. торсионная пружина размещена в ступице неподвижного барабана.

1768488

А-A
