Реферат



Сущность изобретения: автомат снабжен кронштейном крепления магазина и тягой . Тяга соединяет кронштейн с вибробункером. Кронштейн выполнен в виде пластинчатой пружины, один конец которой заделан на тяге, а второй консольный конец с магазином имеет возможность от вибропривода совершать колебательные движения в направлении, перпендикулярном плоскости вращения карусели. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 03 В 33/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

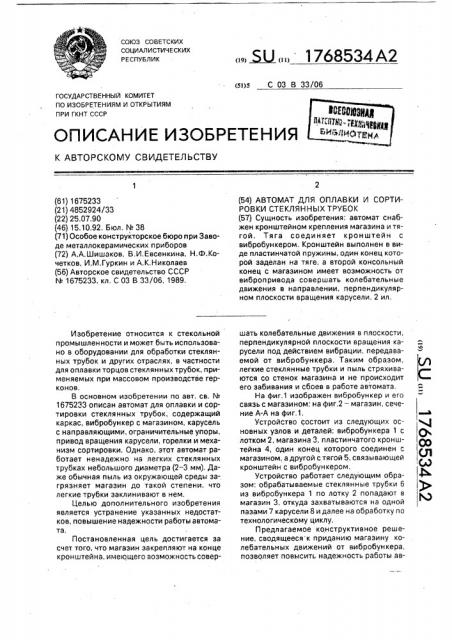

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1675233 (21) 4852924/33 (22) 25.07,90 (46) 15.10.92, Бюл, № 38 (71) Особое конструкторское бюро при Заводе металлокерамических приборов (72) А.А,Шишаков, В,И,Евсенкина, Н.Ф.Кочетков, И.M,Ãóðêèí и А,К,Николаев (56) Авторское свидетельство СССР

N 1675233, кл. С 03 В 33/06, 1989.

Изобретение относится к стекольной промышленности и может быть использовано в оборудовании для обработки стеклянных трубок и других отраслях, в частности для оплавки торцов стеклянных трубок, применяемых при массовом производстве герконов.

В основном изобретении по авт. св, ¹

1675233 описан автомат для оплавки и сортировки стеклянных трубок, содержащий каркас, вибробункер с магазином, карусель с направляющими, ограничительные упоры, привод вращения карусели. горелки и механизм сортировки. Однако, этот автомат работает ненадежно на легких стеклянных трубках небольшого диаметра (2-3 мм). Даже обычная пыль из окружающей среды загрязняет магазин до такой степени, что легкие трубки заклинивают в нем.

Целью дополнительного изобретения является устранение указанных недостатков, повышение надежности работы автомата.

Постановленная цель достигается за счет того, что магазин закрепляют на конце кронштейна, имеющего возможность совер<в> Жао 1 768534 A2 (54) АВТОМАТ ДЛЯ ОПЛАВКИ И СОРТИРОВКИ СТЕКЛЯННЫХ ТРУБОК (57) Сущность изобретения; автомат снабжен кронштейном крепления магазина и тягой. Тяга соединяет кронштейн с вибробункером, Кронштейн выполнен в виде пластинчатой пружины, один конец которой заделан на тяге, а второй консольный конец с магазином имеет возможность от вибропривода совершать колебательные движения в направлении, перпендикулярном плоскости вращения карусели. 2 ил, шать колебательные движения в плоскости, перпендикулярной плоскости вращения карусели под действием вибрации, передаваемой от вибробункера. Таким образом, легкие стеклянные трубки и пыль стряхиваются со стенок магазина и не происходит его забивания и сбоев в работе автомата.

На фиг.1 изображен вибробункер и его связь с магазином; на фиг.2 — магазин, сечение А-А на фиг,1, Устройство состоит из следующих основных узлов и деталей: вибробункера 1 с лотком 2, магазина 3, пластинчатого кронштейна 4, один конец которого соединен с магазином, а другой с тягой 5, связывающей кронштейн с вибробункером.

Устройство работает следующим образом: обрабатываемые стеклянные трубки 6 из вибробункера 1 по лотку 2 попадают в магазин 3, откуда захватываются на одной пазами 7 карусели 8 и далее на обработку по технологическому циклу.

Предлагаемое конструктивное решение, сводящееся к приданию магазину колебательных движений от вибробункера, позволяет повысить надежность работы ав1768534 аг, г

Составитель Г.Борисова

Техред М.Моргентал Корректор О,Густи

Редактор В.Бельская

Заказ 3617 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 томата за счет предотвращения сбоев и затыкания трубок в магазине, Формула изобретения

Автомат для оплавки и сортировки стеклянныхтрубок поавт, св. %1675233, отл и ч аю шийся тем, что, с целью повышения надежности в работе, он снабжен кронштейном крепления магазина в виде пластинчатой пружины соединенным с

5 вибробункером тягой.
