Реферат



Сущность изобретения: с противоположных сторон фундамента разрабатывают траншеи ниже подошвы фундамента и устанавливают в траншеях блоки. Блоки имеют съемные концевые секции. Нижняя часть блоков скошена от фундамента. Блоки жестко соединяют с фундаментом и затем разрабатывают под всей подошвой фундамента полость, в результате чего происходит обжатие грунта подблоками. После этого заполняют полость бетоном и извлекают из траншеи концевые секции блоков. 4 ил.

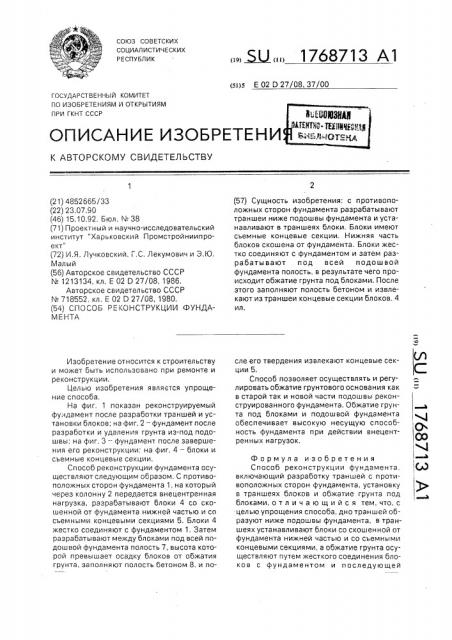

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 02 D 27/08, 37/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ (. с

00 !

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4852665/33 (22) 23.07.90 (46) 15,10,92. Бюл. N. 38 (71) Проектный и научно-исследовательский институт "Харьковский Промстройниипроект" (72) И.Я. Лучковский, Г,С, Лекумович и Э.Ю, Малый (56) Авторское свидетельство СССР

N 1213134, кл. Е 02 D 27/08, 1986.

Авторское свидетельство СССР

N 718552. кл. Е 02 D 27/08, 1980. (54) СПОСОБ РЕКОНСТРУКЦИИ ФУНДАМЕНТА

Изобретение относится к строительству и может быть использовано при ремонте и реконструкции, Целью изобретения является упрощение способа.

На фиг. 1 показан реконструируемый фундамент после разработки траншей и установки блоков; на фиг. 2 — фундамент после разработки и удаления грунта из-под подошвы; на фиг. 3- фундамент после завершения его реконструкции; на фиг. 4 — блоки и съемные концевГяе секции.

Способ реконструкции фундамента осуществляют следующим образом, С противополо>кных сторон фундамента 1, на который через колонну 2 передается внецентренная нагрузка, разрабатывают блоки 4 со скошенной от фундамента нижней частью и со съемными концевыми секциями 5. Блоки 4 жестко соединяют с фундаментом 1. Затем разрабатывают между блоками под всей подошвой фундамента полость 7, высота которой превышает осадку блоков от обжатия грунта, заполняют полость бетоном 8, и по„„ А „„1768713 А1 (57) Сущность изобретения: с противоположных сторон фундамента разрабатывают траншеи ниже подошвы фундамента и устанавливают в траншеях блоки, Блоки имеют съемные концевые секции, Нижняя часть блоков скошена от фундамента. Блоки жестко соединяют с фундаментом и затем разрабатывают под всей подошвой фундамента полость, в результате чего происходит обжатие грунта под блоками. После этого заполняют полость бетоном и извлекают из траншеи концевые секции блоков, 4 ил. сле его твердения извлекают концевые секции 5.

Способ позволяет осуществлять и регулировать обжатие грунтового основания как

B старой так и новой части подошвы реконструированного фундамента. Обжатие грунта под блоками и подошвой фундамента обеспечивает высокую несущую способность фундамента при действии внецентренных нагрузок.

Формула изобретения

Способ реконструкции фундамента, включающий разработку траншей с противоположных сторон фундамента, установку в траншеях блоков и обжатие грунта под блоками, отличающийся тем, что, с целью упрощения способа, дно траншей образуют ниже подошвы фундамента, в траншеях устанавливают блоки со скошенной от фундамента нижней частью и со съемными концевыми секциями, а обжатие грунта осуществляют путем жесткого соединения блоков с фундаментом и последующей

1768713

gS фиг 4

Составитель Г.Лекумович

Техред M.Mîðãåíòdë К рр р З,Салко

Редактор

Заказ 3626 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 разработки между блоками под всей подо- та, затем заполняют полость бетоном и изшвой фундамента полости, высота которой влекают концевые секции блоков после превышает осадку блоков от обжатия грун- твердения бетона,
