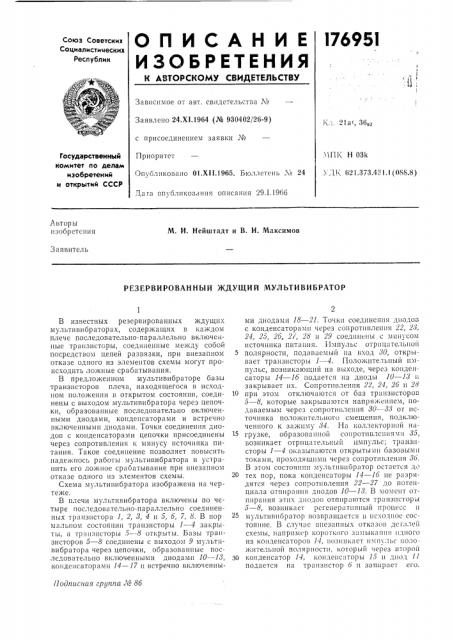

ОПИСАНИЕ

ИЗОБPЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 24.Х1.1964 (Л 930402/26-9) 1,л. 21 а, 31>ц> с присоединением заявки ¹

Приоритет 1ПК Н 03k

У;!К 621.373.431.1 (088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 01.XI I.1965. Бюллетень М 24

Л,ага опубликования описания 29.!.1966

Авторы изобретения

М. И. Нейштадт и В. И. Максимов

Заявитель

РЕЗЕРВИРОВАННЫЙ ЖДУЩИЙ МУЛЬТИВИБРАТОР 1одписная группа Лот 86

В известных резервированных ждущих мультивибраторах, содержащих в каждом плече последовательно-параллельно включенные транзисторы, соединенные между. собой посредством цепей развязки, при внезапном отказе одного из элементов схемы могут происходить ложные срабатывания.

В предложенном мультивибраторе базы транзисторов плеча, находящегося в исходном положении в открытом состоянии, соединены с выходом мультивибратора через цепочки, образованные последовательно включенными диодами, конденсаторами и встречно включенными диодами. Точки соединения диодов с конденсаторами цепочки присоединены через сопротивления к минусу источника питания. Такое соединение позволяет повысить иадежиось работы мультивибратора и устранить его ложное срабатывание при внезапном отказе одного из элементов схемы.

Схема мультииибратора изобра>кена на черте>ке.

В плечи мультивибратора включены по четыре последовательно-параллельно соединенных транзистора 1, 2, 8, 4 и 5, б, 7, 8. В нор мальиом состоянии транзисторы 1 — 4 закрыты, а транзисторы 5 — 8 открыты. Базы транзисторов 5 — 8 соединены с выходом 9 мультивибратора через цепочки, образованные последовательно включенными диодами 10 — 18, конденсаторами 14 — 17 и встречно включенными диодами 18 — 21. Точки соединения диодов с конденсаторами через сопротивления 22, 2>, 24, 25, 26, 2/, 28 и 29 соединены с минусом источника пит;иия. Импульс отрицательной полярности, подаваемый иа вход 80, открывает транзисторы 1 — 4. Г!оложительиый tDIпульс, возникающий на выходе, через конденсаторы 14 16 подается на диоды 10 — 18 и закрывает их. Сопротивления 22, 24, 26 и 28

1о при этом отключаются от баз траизисторо"

5 — 8, которые закрываются напряжением, подаваемым через сопротивления 80 — 88 or источиика положительного смещения, подключенного к зажиму 84. На коллекториой нагрузке, образованной сопротивлениями 85, возникает отрица гельиый импульс; транзисторы 1 — 4 оказываются открытыми базовыми токами, проходящими через сопротивления 86.

В этом состоянии мультивибратор остается д. тех пор, пока конденсаторы 14 — 16 ие разрядятся через сопротивления 22 — 27 до потенциала отпирания диодов 10 — 18. В момент отпирания этих диодов отпираются транзисторы

5 — 8, возникает регенеративиый процесс и мультивибратор возвращается в исхо.t!toe состояние. В случае внезапных отказов дсгалей схемы, например короткого замыкания o;1!lot î из конденсаторов 14, возникает импульс положительной полярности, который через второй зО конденсатор 14, конденсаторы 15 и диод ll подается на транзистор 6 и запирает его.

Если бы конденсаторы 14 — 16 имели оощую точку соединен!Я, то закрылись бы еще два транзистора 7 li. 8, и мультнвибратор выдал бы ложный импульс Ila выход. Ввиду того, что транзисторы 5, 6 развязаны относитель1!о транзисторов 7, 8, закрытие транзистора 6 не приводит к поп в IQIIIIIo ложного сигнала IIII выходе, так как транзисторы 5, 7, 8 остаются открытыми Цепочки, образованные диодами

18 — 21 и сопротивлениями 28, 25, 27, 29, кроме развязки, улучшают фронт отрицатель!!ого импульса на коллекторе транзистора 1, так как отключают на время прохо>кдения фронта импульса конденсаторы 14 — 17 от коллекторов транзисторов 1 — 4.

Описанный ждущий мультивибратор может быть использован в устройствах повышенной надежности, работающих при сильных !1еханнческнх перегрузках н вибрациях.

176951

Предмет изобретения

Резервированный ждущий мультнвнбратор, содержащий в кахкдом плече последовательно-параллельно включенные транзисторы, соединенные между собой посредством цепей развязки, от.гичаюш,нйся тем, что, с целью повышения надехкностн работы мультивибратора и устранения ложного его срабатывания при внезапном отказе одного из элементов схемы, базы транзисторов плеча, находящегоСЯ В НСХОДНОМ ПОЛО>КЕННИ В ОТКРЫТОМ СОСТОЯнни, соединены с выходом мультнвибратора через цепочки, образованные последовательi о включенными диодами, конденсаторами и встречно включенными диодами, а точки сосдинения диодов с конденсаторами цепочк! присоединены через сопротивления к минусу источника питания.
