Реферат



Использование: смеситель устройства для приготовления смеси. Сущность: устройство содержит смесительную емкость, смесительный орган, обод, привод, поворотный рычаг, подпружиненный ролик, дополнительный рычаг. Выходной вал привода установлен между ободом и роликом с возможностью контакта с последними . Рычаги смонтированы соосно. 5 з.п. ф-яы. 5 ил.

{19) (11) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

{s1)s В 28 С 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

l1O ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

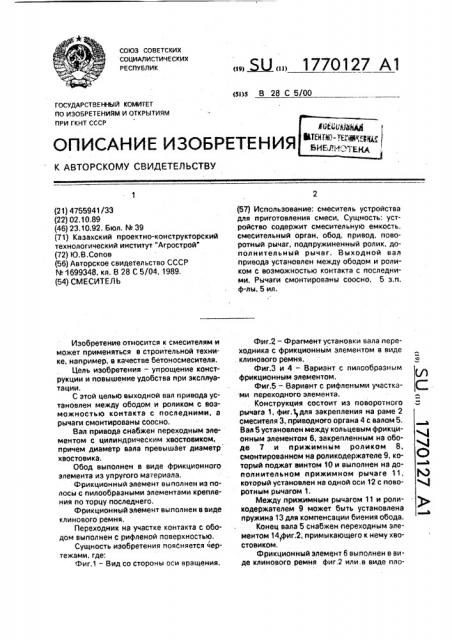

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4755941/33 (22) 02.10,89 (46) 23.10.92. Бюл. N. 39 (71) Казахский проектно-конструкторский технологический институт "Агрострой" (72) Ю.В.Сопов (56) Авторское свидетельство СССР

% 1699348, кл. 8 28 С 5/04, 1989, (54) СМЕСИТЕЛ Ъ

Изобретение относится к смесителям и может применяться в строительной технике, например, в качестве бетоносмесителя.

Цель изобретения — упрощение конструкции и повышение удобства при эксплуатации.

С этой целью выходной вал привода установлен между ободом и роликом с возможностью контакта с последними, а рычаги смонтированы соосно.

Вал привода снабжен переходным элементом с цилиндрическим хвостовиком, причем диаметр вала превышает диаметр хвостовика.

Обод выполнен в виде фрикционного элемента из упругого материала.

Фрикционный элемент выполнен из полосы с пилообразными элементами крепления по торцу последнего.

Фрикционный элемент выполнен в виде клинового ремня.

Переходник на участке контакта с ободом выполнен с рифленой поверхностью.

Сущность изобретения поясняется йертежами, где:

Фиг.1 — Вид со стороны оси вращения. (57) Использование: смеситель устройства для приготовления смеси, Сущность; устройСтво содержит смесительную емкость, смесительный орган, обод, привод, поворотный рычаг, подпружиненный ролик, дополнительный рычаг. Выходной вал привода установлен между ободом и роликом с возможностью контакта с последними. Рычаги смонтированы соасно, 5 з.п. ф-лы. 5 ил.

Фиг.2 — Фрагмент установки вала переходника с фрикционным элементом в виде . клинового ремня.

Фиг.3 и 4 — Вариант с пилообразным фрикционным элементом.

Фиг.5 — Вариант с рифлеными участка- ( ми переходного элемента. . Конструкция состоит из поворотного Б рычага 1, фиг.1 для закрепления на раме 2 смесителя 3, приводного органа 4 с валом 5, Вал 5 установлен между кольцевым фрикционным элементом 6. закрепленным на ободе 7 и прижимным роликом 8, смонтированном на роликодержвтеле 9, ко- О торый поджат винтом 10 и выполнен на дополнительном прижимном рычаге 11, который установлен на одной оси 12 с поворотным рычаГом 1, Меагду прижимным рынагом 11 и ролилодерлгателем 9 может быть устаноалена пружина 13 для компенсации биения обода, Конец вала 5 снабжен переходным элементом 14,фиг.2, примыкающего к нему хвостовиком.

Фрикционный элемент 6 выполнен в виде клинового ремня фиг,2 или.в виде пло1770127 ского элемента с пилообразными элементами крепления фиг.З и 4.

Переходный элемент 14 имеет рифленый кольцевой участок (А) для контакта с фрикционным элементом 6 и гладкий уча- 5 сток (Б) для контакта с роликом 8.

Конструкция работает следующим образом. Винтом 10 через ролик 8. вал 5 или переходной элемент 14 прижимается к ободу 7, после чего включается привод 4. 10

Формула изобретения

1. Смеситель, содержащий смесительную емкость, установленный с возможностью вращения рабочий смесительный 15 орган, соединенный с вращающимися элементом рабочего органа обод, привод рабочего смесительного органа, закрепленный на поворотном рычаге, ролик, расположенный на дополнительном рычаге, 20 о т л и ч а ющийсятем,что,сцелью повышения удобства в эксплуатации и упрощения конструкции, выходной вал привода установлен между ободом и роликом с воэможностью контакта с последними, а рычаги смонтированы соосно.

2. Смеситель по п.1. о т л и ч а юшийся тем, что вал привода снабжен переходным элементом с цилиндрическим хвостовиком, причем диаметр вала превышает диаметр хвостовика.

3. Смеситель по п.1, о т л и ч а юшийся тем, что обод выполнен в виде фрикционного элемента из упругого материала.

4. Смеситель по п.З, о т л и ч а юшийся тем, что фрикционный элемент выполнен из полосы с пилообразными элементами крепления по торцу последнего.

5. Смеситель по п.З, о т л и ч а юшийся тем, что фрикционный элемент выполнен в виде клинового ремня.

6. Смеситель по п.2; о т л и ч а юшийся тем, что переходный орган на участке контакта с ободом выполнен с рифленой поверхностью.
