Реферат



Использование: устройства для приготовления строительных растворов. Сущность: устройство содержит корпус, полый вал с лопастями, водило в виде вала с шатунной шейкой и дебалансами. Полый вал выполнен в виде барабана, соединенного посредством упругих элементов с цилиндрическими оболочками. Вал водила выполнен с размещенной оппозитно основной дополнительной шейкой. Эксцентриситет основной шейки равен эксцентриситету дополнительной . 1 ил.

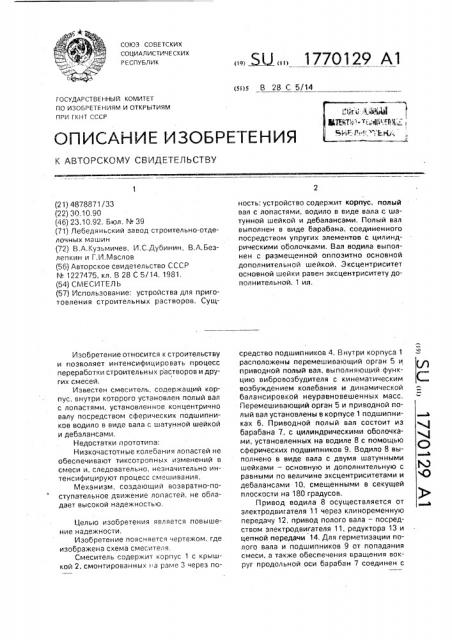

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 28 С 5 /14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР,)МА4

АРЧ1 1 РЕК) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4878871/ЗЗ (22) 30.10.90 (46) 23.10.92. Бюл. ¹ 39 (71) Лебедяньский завод строительно-отделочных машин (72) В.А.Кузьмичев, И.С.Дубинин, В.А.Безлеп кин и Г.И. Маслов (56) Авторское свидетельство СССР

¹ 11222277447755, кл. В 28 С 5/14., 1981. (54) СМЕСИТЕЛЬ (57) Использование: устройства для приготовления строительных растворов. СущИзобретение относится к строительству и позволяет интенсифицировать процесс переработки строительных растворов и других смесей, Известен смеситель, содержащий корпус, внутри которого установлен полый вал с лопастями, установленное концентрично валу посредством сферических подшипников водило в виде вала с шатунной шейкой и дебалансами, Недостатки прототипа:

Низкочастотные колебания лопастей че обеспечивают тиксотропных изменений в смеси и, следовательно, незначительно интенсифицируют процесс смешивания, Механизм, создающий возвратно-поступательное движение лопастей, не обладает высокой надежностью.

Целью изобретения является повышение надежности.

Изобретение поясняется чертежом, где изображена схема смесителя.

Смеситель содержит корпус 1 с крышкой 2, смонтированных i а раме 3 через по= й2,„, 1770129 А1 ность: устройство содержит корпус, полый вал с лопастями, водило в виде вала с шатунной шейкой и дебалансами. Полый вал выполнен в виде барабана, соединенного посредством упругих элементов с цилиндрическими оболочками. Вал водила выполнен с размещенной оппоэитно основной дополнительной шейкой. Эксцентриситет основной шейки равен эксцентриситету дополнительной. 1 ил. средство подшипников 4. Внутри корпуса 1 расположены перемешивающий орган 5 и приводной полый вал, выполняющий функцию вибровозбудителя с кинематическим возбуждением колебания и динамической балансировкой неуравновешенных масс, Перемешивающий орган 5 и приводной полый вал установлены в корпусе 1 подшипниках 6. Приводной полый вал состоит из барабана 7, с цилиндрическими оболочками, установленных на водиле 8 с помощью сферических подшипников 9. Водило 8 выполнено в виде вала с двумя шатунными шейками — основную и дополнительную с равными по величине эксцентриситетами и дебалансами 10, смещенными в секущей плоскости на 180 градусов.

Привод водила 8 осуществляется от электродвигателя 11 через клиноременную передачу 12, привод полого вала — посредством электродвигателя 11, редуктора 13 и цепной передачи 14. Для герметизации полого вала и подшипников 9 от попадания смеси, а также обеспечения вращения вокруг продольной оси барабан 7 соединен с

1770129

Составитель В. Кузьмичев

Техред М Моргентал Корректор И. Шулла

Редактор

Заказ 3701 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1(К. полым валом посредством резиновой муфты 15.

Смеситель работает следующим образом, Материалы загружаются в корпус 1 при 5 открытой крышке 2, Затем крышку 2 закрывают. При включении электродвигателя 11 перемешивающий орган 5 вместе с барабаном 7 начинают вращаться, дополнительно за счет вращения водила 8 барабан 7 совер- 10 шает сложное колебательное движение с постоянной частотой и переменной амплитудой. При этом амплитуды колебаний на концах барабана 7 равны по величине и противоположны по знаку, Последнее обес- 15 печивает создание в смеси цилиндрических волн, максимумы которых смещены на 180 градусов, В результате их взаимодействия (сложения) в корпусе 1 создается вибрационное поле, способствующее получению од- 20 нородной разрушенной структуры смеси.

Последнее повышает интенсивность процесса смешивания.

Выгрузка готовой продукции осуществляется путем поворота камеры смешивания на подшипниках 4 при открытой крышке 2.

Формула изобретения

Смеситель, содержащий корпус с размещенным в нем полым валом с лопастями, установленное концентрично валу посредством сферических подшипников водило в виде вала с шатунной шейкой и дебалансами, отличающийся тем, что, с целью повышения надежности, полый вал выполнен в виде барабана, соединенного посредством упругих элементов с цилиндрическими оболочками. а вал водила — с размещенной оппозитно основной дополнительной шатунной шейкой, эксцентриситет которой равен эксцентриситету основной шейки,
