Устройство для подачи сыпучих материалов

Устройство для подачи сыпучих материалов

Иллюстрации

Показать все

Реферат



Использование: устройство для подачи сыпучих материалов относится к промышленному транспортированию гигроскопичных материалов и может найти применение в сельском хозяйстве при транспортировании порошка заменителя цельного молока, в химической, пищевой и других отраслях промышленности. Сущность изобретения: гигроскопичный материал из бункера 7 подхватывается витками 3 шнека и транспортируется к выгрузному отверстию 6. Благодаря тому, что витки 3 и вал 2 шнека подключены к отрицательному полюсу источника 12, а корпус 1 - к положительному, у корпуса создается слой подсушенного материала . Накладки 4 на поверхности витков 3, обращенной к отверстию б, электрически изолированы от витков 2 и вала 2 и подключены к положительному полюсу источника 12. Благодаря этому у накладки 4 также создается подсушенный слой, который и не налипает на витки шнека и обеспечивает необходимое трение витков о материал. 1 з.п.ф-лы. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (и)э В 65

ОПИСАНИЕ ИЗОБРЕТЕН

О

К)

ЬЭ (Я

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ГЮ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1710454 (21) 4890190/13 (22) 12.12,90 (46) 23.10.92. Бюл. М 39 (75) E.ß,Ñîëoãóáåíêî, А.А.Гринберг и Е.А. Колесников (56) Авторское свидетельство СССР

М 1710454, кл. В 65 D 88/64. 1988. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ СЫПУЧИХ

МАТЕРИАЛОВ (57) Использование. устройство для подачи сыпучих материалов относится к промышленному транспортированию гигроскопичных материалов и может найти применение в сельском хозяйстве при транспортировайии порошка заменителя цельного молока, s химической, пищевой и других отраслях,;5M, „1770225 A2 промышленности. Сущность изобретения: гигроскопичный материал из бункера 7 подхватывается витками 3 шнека и транспортируется к выгруэному отверстию 6.

Благодаря тому, что витки 3 и вал 2 шнека подключены к отрицательному полюсу источника 12, а корпус 1 — к положительному, у корпуса создается слой подсушенного материала. Накладки 4 на поверхности витков

3, обращенной к отверстию 6, электрически изолированы от витков 2 и вала 2 и подключены к положительному полюсу источника

12. Благодаря этому у накладки 4 также создается подсушенный слой, который и не налипает на витки шнека и. обеспечивает необходимое трение витков о материал. 1 з.п.ф-лы. 1 ил.

Изобретение относится к промышленному транспорту, в частности к устройствам для подачи гигроскопических материалов, может быть использовано в питателях-дозаторах порошка заменителя цельного молока в устройствах для приготовления жидких питательных смесеф для молодняка сельхозживотных, в химической, пищевой, и других отраслях промь шренйбсти и является усовершенствованйем. известного устройства для подачи-сыйучих материалов по авторскому свидетельству СССР М

1710454.

Известно устройство для подачи сыпучих материалов, содержащее бункер, в выходной части которого расположен конвейер, снабженный транспортирующим. рабочим органом, выполненным в виде шнека, размещенного в корпусе, при этом корпус и шнек подключены к полюсам источника постоянного тока, причем шнек — к отрицательному полюсу, а корпус подключен к положительному полюсу и электрически изолирован от шнека и бункера.

Известное устройство оказывается не вполне эффективным при транспортировании гигроскопичных липких материалов, таких как например, порошок заменителя цельного молока (ЗЦМ).

Вызывается это тем, что в известном устройстве слой влажного материала (водяная прослойка) образуется по всей поверхности витков шнека. При этом, при перемещении материала шнеком. влажная

30 пастообраэная массз отжимзегся к корпусу 35 шнека, в результате чего нарушаются оптимальные для транспортирования условия: подсушенный электроосмосом слой у корпуса, обеспечивающий нужное трение, частично оттесняется пастообразным влажным 40 слоем.

Для устранения этого недостатка надо было бы обеспечить оттягивание влаги из материала к любым поверхностям шнека кроме поверхности витков, обращенных к выгрузному отверстию дабы на эти поверхности не налипал влажный материал, хорошо было бы образовать и у этих поверхностей слой подсушенного материала.

Целью изобретения является повышение эффективности и надежности тоанспортирования гигроскопичных липких материалов.

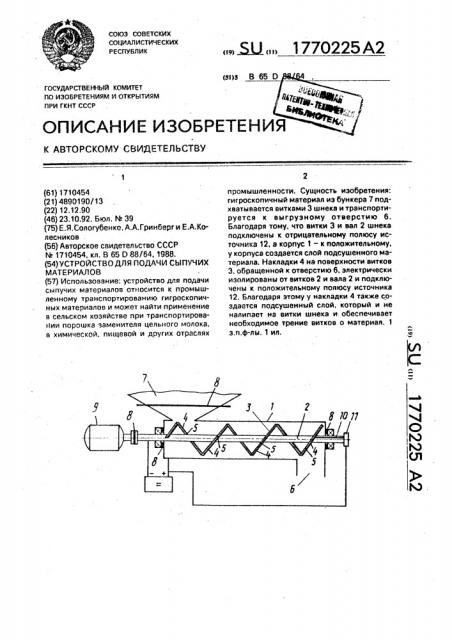

Достигается это тем, что в устройстве для подачи сыпучих материалов по авторскому свидетельству М на поверхности витков шнека, обращенной к выгруэному отверстию, установлена электрически изолированная от шнека накладка. Кроме того. укаэанная накладка выполнена электропроводной и подключена к положительному полюсу источника постоянного тока, На чертеже изображено предлагаемое устройство, разрез, Устройство включает установленный в корпусе 1 шнек, состоящий из вала 2 на котором укреплены спиральные витки 3, на поверхности витков 3 укреплена спиральная накладка 4, изолированная от витков 3 и вала 2 изолирующей прокладкой 5. Накладка 4 установлена с той стороны витков

3, которая обращена в сторону выгрузного отверстия 6, К корпусу 1 примыкает бункер

7, изолированный от корпуса 1 прокладкой

8. Такими же изолирующими прокладками изолированы вал 2 от двигателя 9 и корпуса

1. Накладка 4 выполнена иэ злектропроводного материала и с помощью проводника

10, изолированного от вала 2, соединена с контактным кольцом 11, которое подсоединено к положительному полюсу источника

12 постоянного тока. К этому же полюсу подключен и корпус 1, а вал 2 несущий витки

3, подключен к отрицательному оолюсу источника 12.

Устройство работает следующим обраSOM.

Гигроскопический материал подлежащий транспортированию подаетс- в воронку бункера 7, При врзщении шнек подхватывает материал своими виткзми 3 и транспортирует его в сторону зыгрузного отверстия 6. Благодаря подключснию вала 2 и витков 3 шнека к отрицательному полюсу источника 12, а корпуса 1 — к голожительному. в материале протекают электроосмотические процессы, вследствие которых близ корпуса 1 образуется слой подсушенного материала, что обеспечивает трение между материалом и корпусом 1, необходимое для транспортирования шнеком. Близ вала 2 шнека и поверхности витков 3, обращенных к двигателю 9 образуется водяная прослойка препятствующая налипанию материала на вал и витки.

Благодаря тому, что накладка 4 подклю" чена к положительному полюсу источника

12. а вал 2 и витки 3 к отрицательному, близ поверхности накладки 4 образуется слой подсушенного материала обеспечивающий трение между материалом и накладкой 4.

Именно это трение и обеспечивает перемещение материала витками шнека в направлении выгрузного отверстия 6. совместно с трением материала по поверхности корпуса 1.

Вполне возможно (в зависимости от влажности материала) обойтись и беэ электропроводности накладки 4 и ее подключе1770225 фективность транспортирования гигроскопических материалов за счет протекания электроосмотических процессов дифференцированно по поверхности вала и витков шнека.

Составитель Я. Гринберг

Техред M.Mîðãåíòàë КоРРектор 3. Салко

Редактор Г. Бельская

Заказ 3706 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4!5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ния к источнику 12. В этом случае транспортирование будет происходить так же как и в устройстве по основному авторскому свидетельству, но при этом просто будет исключен процесс подмешивания и подсушенный слой более влажного материала "сползаю- 5 щего" с поверхности витков, обращенных в сторону выгрузного отверстия.

При снижении влажности материала ниже необходимой для протекания тока протекание прекращается (поскольку сухой 10 материал в отличие от влажного является изолятором). Электроэнергия, таким образом. расходуется только тогда. когда необходимо подсушить слой материала у корпуса 1 или у корпуса 1 и со стороны 15 накладок 4.

В предлагаемом устройстве по сравнению с устройствам, описанным в основном авторском свидетельстве, повышается эф20

Формула изобретения

1, Устройство для подачи сыпучих материалов по авт, св. М 1710454, о т л и ч а ющ е е с я тем, что, с целью повышения надежности работы при транспортировании липких гигроскопических материалов, шнек снабжен электрически изолированными от него накладками, расположенными на поверхности его витков, обращенной к выгруэному отверстию корпуса.

2. Устройство no n.1, о т л и ч а ю щ е ес я тем, что накладки выполнены электропроводными и подключены к положительному источнику постоянного тока.
