Машина для забивки чугунной летки доменной печи

Машина для забивки чугунной летки доменной печи

Иллюстрации

Показать все

Реферат



Сущность изобретения машина для забивки чугунной летки подвешена к консоли посредством шарнионо закрепленных составных рычагов состоящих из верхней и нижней частей соединеннь х друг с другом пои помощи цапфы 13 на нижней части рычага 14 входящей в расточку 15 верхней части рычага и резьбового элемента Верхняя часть рычага 11 снабжена двумя центрирующими расточками 15 16 в которые входят шейки цапфы 13 нижней части рычага а между расположен резьбовой элемент выполненный в виде гайки 20 навернутой на резьбу 19 в средней части цапфы и входящей в зацепление с верхней частью рычага в расположенном между ними гнезде 5 ил

союз соВетских социАлистических

РЕСПУБЛИК

„„SU ÄÄ 1770365 А1 (5!!5 С 21 В 7/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изоБРетениям и отк ытиям пРи гкнт сссР ( /

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4822099/02 (22) 03.05.90 (46) 23.10.92. Бюл. N 39 (71) Производственное объединение "Уралмаш" (72) Ю.M.Àíôèìîâ и А.Vi. Шабалин (56) Авторское свидетельство СССР

N 924107, кл, С 21 В 7/12, 1980. (54) МАШИНА ДЛЯ ЗАБИВКИ ЧУГYHHOL1

ЛЕТКИ ДОМЕННОЙ ПЕЧИ (57) Сущность изобретения: машина для забивки чугунной летки подвешена к консоли посредством шарнирно закрепленных cocTBBHbIx рычагов, состоящих из верхней и нижней частей, соединеннь,х друг с другом при помощи цапфы 13 на нижней части рычага 14, входящей в расточку 15 верхней части рычага и резьбового элемента. Верхняя часть рычага 11 снабжена двумя центрирующими расточкàMè 15, 16, в которые входят шейки цапфы 13 нижней части рычага, а между ними расположен резьбовой элемент, выполненный в виде гайки 20, навернутой на резьбу 19 в средней части цапфы и входящей в зацепление с верхней частью рычага в расположенном между ними гнезде, 5 ил, Д

С) (л) 0

1770365

55

Изобретение относится к черной металлургии, точнее к машинам, применяемым для забивки чугунной летки доменной печи.

Известна машина забивки чугунной летки доменной печи, содер>кащая основание, колонну с поворотной консолью, при>кимное устройство с приводом и рабочий цилиндр, подвешенный к консоли посредством шарнирно закрепленных цельных рычагов .

Такая машина имеет небольшую габаритную высоту, позволяющую разместить ее под площадкой для обслу>кивания фурм.

Перемещение носка машины для ввода его в летку осуществляется прижимным устройством.

Для эффективного и правильного заполнения чугунной летки леточной массой необходимо, чтобы носок машины устанавливался точно по оси летки. Смещение летки по вертикали относительно проектного поло>кения, встречающееся на практике. вызывает серьезные затруднения при ее забивке. Поэтому приходится постоянно производить центровку носка машины.

Для облегчения центровки носка машины по вертикали предло>кена машина забивки чугунной летки доменной печи, включающая основание, колонну с поворотной консолью, при>кимное устройство с приводом и рабочий цилиндр, подвешенный к консоли посредством шарнирно закрепленных составных рычагов, выполненных из верхней и нижней частей, соединенных друг с другом при помощи цапфы на нижней части рычага, входящей в расточку верхней части, и резьбового элемента .

В такой конструкции цеHтрирование частей рычага осуществляется по гладкой поверхности взаимодействия цапфы с расточкой.

Резьбовой элемент выполнен в виде винтовой стяжки, ввернутой своими концами в цапфу одной части и в днище расточки другой части рычага, Части рычагов зафиксированы от поворота друг относительно друга посредством шпонки, По своей технической сущности и достигаемому эффекту такая конструкция наиболее близка к заявляемой конструкции и принята в качестве прототипа, При описанной конструкции поло>кение носка машины по вертикали изменяют, меняя длину рычагов путем поворота винтовой стяжки через отверстие в верхней части рычага.

Однако на практике, несмотря на центрирование частей рычага по одной поверхности (взаимодействие цапфы одной части

40 с расточкой другой части рычага), поперечные нагрузки, возникающие при работе машины, воспринимаются верхним и нижним резьбовыми соединениями, в результате чего происходит заклинивание их, В этом случае становится невозможно повернуть винтовую стяжку и отрегулировать положение носка машины.

Значительные затруднения вызывает также демонтаж таких рычагов с заклиненными резьбовыми соединениями. Кроме того, заклинивание резьбовых соединений при работе машины зачастую приводит к срезанию винтовой стяжки, что вызывает выход из строя всей машины.

Целью настоящего изобретения является повышение наде>кности работы машины за счет облегчения центровки носка ее по оси чугунной летки, Для этого в машине забивки чугунной летки доменной печи, включающей основание, колонну с поворотной консолью, прижимное устройство с приводом и рабочий цилиндр, подвешенный к консоли посредством шарнирно закрепленных составных рычагов, состоящих из верхней и нижней частей, соединенных друг с другом при помощи цапфы на нижней части рычага, входящей в расточку верхней части, и резьбового элемента, верхняя часть рычага снабжена двумя центрирующими расточками, в которые входят шейки цапфы нижней части рычага, а между ними расположен резьбовой элемент, выполненный в виде гайки, навернутой на резьбу в средней части цапфы и входящей в зацепление с верхней частью рычага, в расположенном между двумя центрирующими расточками гнезде.

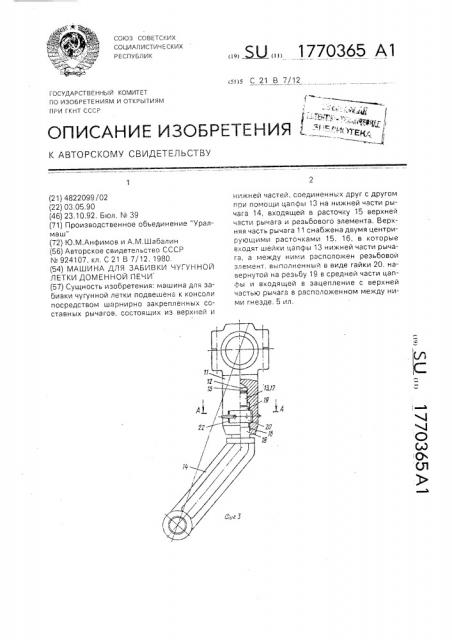

На фиг. 1 изобра>кена предлагаемая машина для забивки чугунной летки в рабочем поло>кении; на фиг. 2 — вид спереди машины (со стороны носка); на фиг. 3 — рычаг подвески рабочего цилиндра в увеличенном масштабе; на фиг. 4 — разрез по А — А на фиг. 3; на фиг. 5 — вид по стрелке Б на фиг. 3.

Машина забивки чугунной летки доменной печи состоит из основания 1, колонны 2 с поворотной консолью 3, прижимного устройства 4 с приводом 5 и рабочего цилиндра 6.

Задняя часть рабочего цилиндра 6 подвешена к поворотной консоли 3 при помощи роликов 7, размещенных в фигурных пазах

8 и установленных на кронштейнах 9. Передняя часть рабочего цилиндра 6 подвешена к консоли 3 при помощи шарнирно закрепленных составных рычагов 10, Привод " прижимного устройства 4 кинематически связан с винтовой парой (на фиг. не показа";!0365 на), один из элементов которой жестко соединен с рабочим цилиндром 6.

Каждый рычаг 10 подвески рабочего цилиндра 6 состоит из верхней части 11, в полости 12 которой установлена цапфа 13 нижней части 14 рычага. Полость 12 имеет верхнюю 15 и нижнюю 16 расточки, в которых на ходовой посадке установлены верхняя 17 и нижняя 18 шейки цапфы 13. Шейка

17 и расточка 15 имеют меньший диаметр, чем шейка 18 и расточка 16.

На средней части цапфы 13 выполнена резьба 19, на которую навернута гайка 20, установленная с возможностью поворота в гнезде 21 верхней части 11 через радиальные окна 22, Гайка 20 стопорится посредством двух прутков 23, введенных в глухие отверстия гайки и охватывающих верхнюю часть 11 рычага.

При сборке рычагов 10 гайка 20 вводится через окно 22 в гнездо 21, а затем, путем поворота через указанные окна навертывается на резьбу 19 средней части цапфы 13, введенной в полость 12 верхней части рычага.

Для установки машины в рабочее положение, то есть для ввода носка машины в чугунную летку доменной печи, включается привод 5, который при помощи винтовой пары перемещает рабочий цилиндр 6, при этом фигурные пазы 8 и рычаги 10 обеспечиваютдвижение носка машины потраектории, показанной на фиг. 1 штриховой линией А, B случае несовпадения оси носка с центром летки по высоте, путем поворота через окна 22 гайки 20 обеспечивается ввертывание или вывертывание из нее и перемещение вдоль оси цапфы 13, благодаря чему изменяется длина составного рычага 10 и меняется положение носка машины по вертикали.

Выравнивание длин рычагов при вращении гаек 20 с той, либо с другой стороны машины позволяет обеспечить плотное одинаковое прижатие обоих роликов к направляющим поверхностям 8. Регулировка положения носка машины обычно производится после ремонта чугунной летки или по мере надобности, после чего гайка 20 стопорится в требуемом положении с помощью прутков 23.

5 При работе машины поскольку центрирование частей рычага друг относительно друга осуществляется по двум поверхностям (взаимодействия шеек 17 и 18 цапфы

13 с расточками 12, 13 верхней части 11)

10 исключается передача усилий на резьбовое соединение гайки 20 и цапфы 13 и возможность заклинивания его, что обеспечивает легкость регулировки положения носка машины по вертикали. Исключаются простои

15 машины, связанные с поломкой рычагов подвески рабочего цилиндра, и повышается надежность эксплуатации машины.

Кроме того, облегчается демонтаж рычагов. При необходимости съема рабочего

20 цилиндра отвинчиваются гайки и цилиндр снимается совместно с нижней частью рычагов.

Формула изобретения

Машина для забивки чугунной летки доменной печи, содержащая основание, колонну с поворотной консолью, прижимное устройство с приводом и рабочий цилиндр, 30 подвешенный к консоли посредством шарнирно закрепленных составных рычагов, состоящих из верхней и нижней частей, соединенных друг с другом при помощи цапфы на нижней части рычага, входящей в

35 расточку верхней части, и резьбового элемента, отличающаяся тем, что, с целью повышения надежности работы за счет облегчения центровки носка ее по оси чугунной летки, верхняя часть рычага выполнена

40 с двумя центрирующими расточками, в которые входят шейки цапфы нижней части рычага, а между ними расположен резьбовой элемент, выполненный в виде гайки, навернутой на резьбу в средней части цап45 фы и входящей в зацепление с верхней частью рычага, в расположенном между двумя центрирующими расточками гнезде.

17.Т365

A-A

Составитель Ю.Анфимов

Техред М.Моргентал Корректор П.Гереши

Редактор T.Ïîëèîíîâà

Производственно-издательский комбинат "Патент". г. Ужгород. ул.Гагарина, 101

Заказ 3713 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
