Реферат



Использование: химическая и электрическая обработка изделий. Тепловое реле содержит корпус 1 с чувствительным элементом 2, установленным с возможностью взаимодействия через шток 4 с подвижным контактом 5. Корпус содержит фиксатор с защелкой 7, установленной с возможностью взаимодействия с подвижным контактом 5, соединенным шарнирно с концом штока 4, другой конец которого снабжен упором, связанным с чувствительным элементом 2, изготовленным из сплава, обладающего эффектом термомеханической памяти формы , например никелида титана, причем противоположный упору конец чувствительного элемента 2 расположен вне корпуса 1. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 25 D 21/12

ГОСУДАР СТВЕ ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ю (21) 4818152/26 (22) 24,04.90 (46) 23,10.92. Бюл. М 39 (71) Государственный проектно-конструкторский и научно-исследовательский институт авиационной промышленности (72) В.М,Промохов, В.В.Урусов, И,И.Прокофьев и В,Е,Фаддеев (56) Агейкин Д,И, Датчики контроля и регулирования. М.: Машиностроение, 1965, с.

800-802.

Патент США N 3740517, кл. 337 — 34, 1969. (54) ТЕПЛОВОЕ РЕЛЕ (57) Использование; химическая и электрическая обработка изделий. Тепловое реле Ы „1770459 А1 содержит корпус 1 с чувствительным элементом 2, установленным с возможностью взаимодействия через шток 4 с подвижным контактом 5. Корпус содержит фиксатор с защелкой 7, установленной с возможностью взаимодействия с подвижным контактом 5, соединенным шарнирно с концом штока 4, другой конец которого снабжен упором, связанным с чувствительным элементом 2, изготовленным из сплава, обладающего эффектом термомеханической "памяти формы", например никелида титана, причем противоположный упору конец чувствительного элемента 2 расположен вне корпуса 1.

2 ил.

1770459

Изобретение относится к области машиностроения и может быть использовано в установках химической и электрохимической обработки изделий в сушильных агрегатах, на транспорте и в быту, Известен извещатель перегрева, содержащий корпус с чувствительным элементом, установленным с воэможностью взаимодействия через шток с подвижным контактом, Наиболее близким решением из известн ых по своей технической сущности и достигаемому положительному эффекту является дилатометрическое тепловое реле, которое содержит погруженный в контролируемую среду чувствительный элемент.

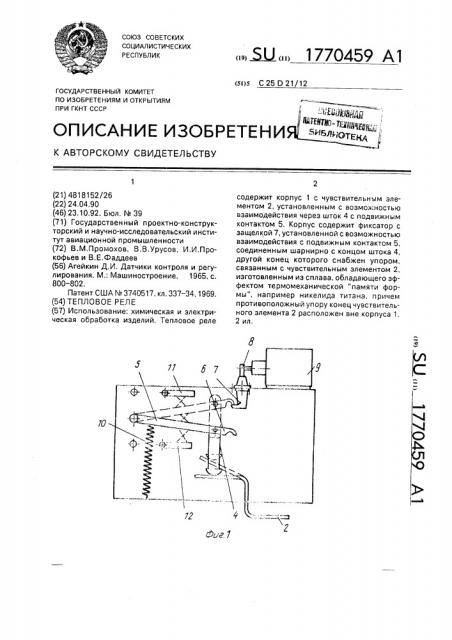

Цель изобре гения — повышение долговечности и надежности устройства, На фиг. 1 представлен общий вид устройства; на фиг. 2 — конец штока с упором.

Тепловое реле содержит корпус 1 с установленным в нем чувствительным элементом 2, выполненным в виде изогнутой пластины, закрепленный на корпусе 1. Чувствительный элемент 2 взаимодействует с упором 3, который установлен на конце штока 4, другой конец которого шарнирно связан с подвижным контактом 5, в котором имеется гнездо б, в которое входит защелка

7, взаимодействующая с поводком 8, работающим от электромотора. Злектромотор 9, поводок 8 и защелка 7 образуют фиксатор.

Фиксатор с защелкой 7 необходим для нормальной работы, так как фиксирует положение контакта до устранения неисправности, Пружина 10 служит для прижатия штока

4 с упором 3 к элементу 2, Чувствительный элемент 2, изготовленный из сплава, обладающего эффектом термомеханической памяти формы, обработан таким образом, что при нормальной температуре она имеет форму, показанную сплошной линией, а при температурном воздействии принимает форму, показанную пунктирной линией.

Проявление "памяти" возможно в интервале температуры от -180 С до +350 С.

Свойства сплавов, обладающих термомеханической памятью даны в книге Корнилова И,И. "Никелид титана и другие сплавы с эффектом памяти".

Работает предложенное устройство следующим образом, 5

Извещатель перегрева устанавливается в камере химической или электрохимической обработки изделий вблизи деталей, предохраняемых от перегрева, При повышении температуры больше допустимой, чувствительный элемент 2 нагревается и принимают форму, показанную пунктирной линией. Упор 3, выполненный из термоизолирующего материала,под действием элемента 2 перемещается вместе со штоком 4 и размыкает контакты, что приводит к включению аварийной сигнализации и остановке установки химической или электрохимической обработки изделий.

Защелка 7 фиксатора входит в гнездо б подвижного контакта 5 и фиксируется в таком положении до устранения неисправности.

Затем, перед включением устройства дается команда включения на электродвигатель 9, который через поводок 8 выводит защелку 7 из гнезда б, подвижный контакт под действием пружины 12 занимает первоначальное положение.

Предложенное техническое решение в сравнении с прототипом имеет следующее техническое преимущество: в результате взаимосвязи всех существенных признаков, в том числе и благодаря наличию корпуса, в котором находятся элементы конструкции из сплавов, не подверженных коррозии, достигается повышение надежности и долговечности заявленного устройства, что расширяет эксплуатационные воэможности теплового реле.

Формула изобретения

Тепловое реле, содержащее корпус с чувствительным элементом, установленным с возможностью взаимодействия через шток с подвижным контактом, о т л и ч а ющ е е с я тем, что, с целью повышения долговечности и надежности, оно снабжено фиксатором с защелкой, установленным в корпусе с возможностью взаимодействия с подвижным контактом, соединенным шарнирно с концом штока, другой конец которого снабжен упором, связанным с чувствительным элементом, выполненным в виде изогнутой пластины из сплава, обладающего эффектом термомеханической "памяти формы", например никелида гитана, причем противоположный упору конец чувствительного элемента расположен вне корпуса, 1770459

Фиг 2

35

45
