Реферат



Изобретение относится к легкой промышленности , касается способа проборки оборванной основной нити в зуб берда на ткацком станке и позволяет повысить надежность проборки. Способ заключается в том, что в системе основы в месте обрыва образуют зазор, раздвигая нити, в зазор вводят две гибкие ленты, ориентированные по крайним нитям зазора до их взаимодействия с зубьями берда, соседними с зубом, в котором оборвана нить, после чего проводят оборванную нить между лентами, дополнительно ориентируя его по центру межзубного пространства. 7 ил.

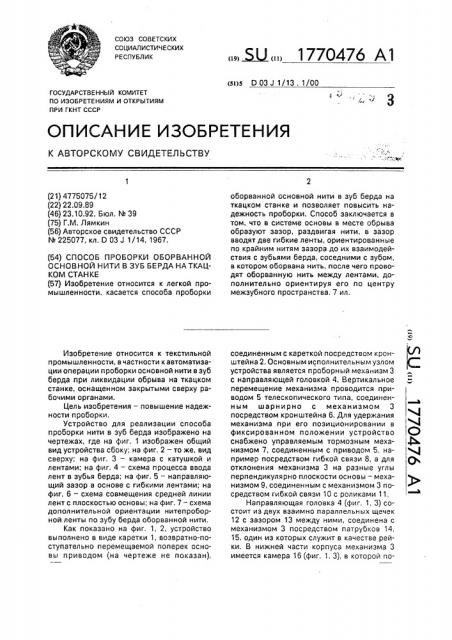

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s D 03 J 1/13, 1/00 с / (ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4775075/12 (22) 22.09.89 (46) 23.10.92. Бюл. гв 39 (75) Г.M. Лямкин (56) Авторское свидетельство СССР

М 225077, кл. О 03 J 1/14, 1967. (54) СПОСОБ ПРОБОРКИ ОБОРВАННОЙ

ОСНОВНОЙ НИТИ В ЗУБ БЕРДА НА ТКАЦКОМ СТАНКЕ (57) Изобретение относится к легкой промышленности, касается способа проборки

Изобретение относится к текстильной промышленности, в частности к автоматизации операции проборки основной нити в зуб берда при ликвидации обрыва на ткацком станке, оснащенном закрытыми сверху рабочими органами.

Цель изобретения — повышение надежности проборки.

Устройство для реализации способа проборки нити в эуб берда изображено на чертежах, где на фиг. 1 изображен общий вид устройства сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — камера с катушкой и лентами; на фиг. 4 — схема процесса ввода лент в зубья берда; на фиг. 5 — направляющий зазор в основе с гибкими лентами; на фиг. 6 — схема совмещения средней линии лент с плоскостью основы; на фиг. 7 — схема дополнительной ориентации нитепроборной ленты по зубу берда оборванной нити.

Как показано на фиг. 1, 2, устройство выполнено в виде каретки 1, возвратно-поступательно перемещаемой поперек основы приводом (на чертеже не показан), оборванной основной нити в зуб берда на ткацком станке и позволяет повысить надежность проборки. Способ заключается в том, что в системе основы в месте обрыва образуют зазор, раздвигая нити, в зазор вводят две гибкие ленты, ориентированные по крайним нитям зазора до их взаимодействия с зубьями берда, соседними с зубом, в котором оборвана нить, после чего проводят оборванную нить между лентами, дополнительно ориентируя его по центру межзубного пространства. 7 ил. соединенным с кареткой посредством кронштейна 2. Основным исполнительным узлом устройства является проборный механизм 3 с направляющей головкой 4. Вертикальное перемещение механизма проводится приводом 5 телескопического типа, соединенным шарнирно с механизмом 3 посредством кронштейна 6. Для удержания механизма при его позиционировании в фиксированном положении устройство снабжено управляемым тормозным механизмом 7, соединенным с приводом 5, например посредством гибкой связи 8, а для отклонения механизма 3 на разные углы перпендикулярно плоскости основы — механизмом 9, соединенным с механизмом 3 посредством гибкой связи 10 с роликами 11, Направляющая головка 4 (фиг, 1, 3) состоит иэ двух взаимно параллельных щечек

12 с зазором 13 между ними, соединена с механизмом 3 посредством патрубков 14, 15. один из которых служит в качестве рейки. В нижней части корпуса механизма 3 имеется камера 16 (фиг. 1, 3), в которой по1770476 мещена катушка 17, на которую намотаны три гибкие ленты 18, 19, 20, выведенные концами наружу, из них боковые 18, 20 подвижно заправлены в направляющие пазы щечек 12, а средняя нитепроборная лента

19 свободно расположена в зазоре 13. На ее передний конец свободно надет хомутик

19а, толщина которого чуть меньше расстояния между тремя соседними зубьями берда, предназначенный для точной ориентации конца нитепроборной ленты по средней линии зуба берда перед проборкой нити.

Для выдвижения лент к галеву и зубу берда по зазору механизм 3 снабжен pesepсивным приводом 21 (фиг. 1), соединенным с двумя параллельно и независимо действующими управляемыми муфтами 22, 23, из них первая кинематически связана с катушкой 17, вторая посредством ведущей шестеренки 24 и рейки 14 — с головкой 4. Кроме того, устройство снабжено системой управления и средствами контроля.

Устройство работает следующим образом.

Как уже было сказано вначале, для осуществления проборки основной нити в зуб берда предшествующими операциями в основе должен быть раскрыт зазор между нитями относительно оборванной нити, Поэтому в исходной позиции проборный механизм 3 и головка 4 устанавливаются над зазором 25 в основе (фиг. 4). Затем включаются в действие привод 5 (фиг. 1) и механизм погружается в зазор до совмещения средней линии 0 — 0 лент с плоскостью основы (фиг. 5), Затем включаются привод

21, муфта 22 и головка 4 вместе с лентами сообщается поступательное движение до входа галева в зазор 13 между щечками 12 (фиг. 4) движение головки прекращается, муфта 22 выключается и включается муфта

23. Начинает вращаться катушка 17, приводя в поступательное движение ленту 18 и ленту 20. На определенном этапе движения передние концы боковых лент 18, 20 достигают крайних нитей 26, 27 зазора, расположенных под некоторым углом относительно лент, Эти нити пробраны в зубья берда 28, 29, соседние справа и слева с зубом берда

30 оборванной нити 31 (фиг. 4). Поэтому ленты 18, 20, продолжая движение передними концами вдоль крайних нитей 29, 30, войдут по ним как по направляющим в их

55 зубья берда. Таким образом, зуб берда 30 оборванной нити 31 оказывается изолированным от остальных зубьев берда.

Такой способ изоляции зуба берда создает возможность и для доставки восстановленной оборванной нити точно к ее зубу берда. Как показано на фиг. 6, между пробранными в зубья берда 28, 29 междулентами 18, 20 образуется "зазор", сходящийся у зуба берда оборванной нити 30, ведущий к зубу берда. Внутри него будет находиться и галево нити.

Нитепроборная лента 19, движущаяся с некоторым оставлением от боковых лент 18, 20, при движении внутри зазора к берду, в момент прохождения мимо галева захватит из него конец заправленной в него нити 31 и, продолжая движение вместе с ней, будет направлена лентами точно к ее зубу берда

30. Однако и это еще не гарантирует попадание ленты в зуб берда, так как не исключена возможность прохождения конца ленты 19 вдоль лент 18, 20 в соседние зубья берда 28, 29 вместо зуба 30. Во избежание этого в момент подхода ленты к берду проводится дополнительная ее ориентация по средней линии зуба посредством подвижного хомутика на переднем конце ленты, имеющего определенную толщину, После этого проборная лента вместе с нитью свободно проходят через зуб на противоположную сторону берда, при этом сам хомутик задерживается бердом. Пробранная нить на противоположной стороне перехватывается другим устройством.

На этом проборка нити в зуб берда завершается.

Формула изобретения

Способ проборки оборванной основной нити в зуб берда на ткацком ст нке, включающий образование зазора в основе в месте оборванной нити, захватывание оборванной нити и проведение ее в зуб берда, отличающийся тем, что, с целью повышения надежности, перед проведением оборванной нити в зуб берда изолируют зуб берда от соседних зубьев двумя гибкими лентами, для чего их проводят е зазоре вдоль era крайних нитей до достижения лентами зубьев берда, после чего проводят оборванную нить между лентами, и ри этом .при проведении оборванной нити ее дополнительно ориентируют по центр межзубного пространства, 1770476

1770476

Фиг,4

1879,20

Фиг.5

Составитель С. Артамонов

Техред М.Моргентал Корректор Э. Лончакова

Редактор А. Козлова
