Реферат



Использование: в машиностроении, в частности, для соединения и закрепления деталей машин. Сущность изобретения: в соосных отверстиях деталей устанавливается палец 1. С торца пальца размещен стержневой элемент 2 с головкой, гладкой посадочной ступенью и резьбовым участком . На гладком участке элемента 2 установлена фиксирующая шайба 3 с наружным диаметром, соответствующим диаметру пальца и с продолговатым посадочным пазом в центральной части. В фиксирующей шайбе 3 со стороны головки стержневого элемента 2 эксцентрично ее наружной поверхности выполнена кольцевая выемка, в которой размещена стопорная шайба 5. Диаметр кольцевой выемки фиксирующей шайбы соответствует диаметру стопорной шайбы 5. Продолговатый паз шэйэы 3 выполнен ассиметрично наружной поверхности шайбы со смещением вдоль его продольной оси шириной, соответствующей диаметру посадочной ступени стержневого элемента 2, и длиной, соответствующей сумме диаметра посадочной ступени стержневого элемента и двойного эксцентриси тета фиксирующей шайбы. Центры паза шайбы 3 и кольцевой выемки совпадают. Отверстие в стопорной шайбе 5 эксцентрично со смещением центра на величину эксцентриситета кольцевой выемки фиксирующей шайбы 5. 4 ил. oapuawi 2 СО С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК Ы 1770618 Al

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4823346/27 (22) 07,05.90 (46) 23.10.92. Бюл. М 39 (71) Производственное объединение "Машиностроительный завод им. Ф,Э.Дэержинского" (72} Н.Ф.Двинянинов (56) Авторское свидетельство СССР

N- 1225939, кл. F 16 В 21/00, 1984. пальца и с продолговатым посадочным пазом в центральной части. В фиксирующей шайбе 3 со стороны головки стержневого элемента 2 эксцентрично ее наружной поверхности выполнена кольцевая выемка, в которой размещена стопорная шайба 5. Диаметр кольцевой выемки фиксирующей шайбы соответствует диаметру стопорной шайбы 5. Продолговатый паз шайбы 3 выполнен ассиметрично наружной поверхно(54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ДЕ- сти шайбы со смещением вдоль его

ТАЛЕЙ продольной оси шириной, соответстаующей (57) Использование; в машиностроении, в диаметру посадочной ступени стержневого частности, для соединения и закрепления элемента 2, и длиной, соответствующей деталей машин. Сущность изобретения: в сумме диаметра посадочной ступени стерсоосных отверстиях деталей устанавливает- жневого элемента и двойного эксцентрисися палец 1. С торца пальца размещен стер- тета фиксирующей шайбы. Центры паза жневой элемент 2 с головкой, гладкой шайбы 3 и кольцевой выемки совпадают. посадочной ступенью и резьбовым участ- Отверстиевстопорнойшайбе5эксцентрич- (Л ком. На гладком участке элемента 2 установ- но со смещением центра на величину эксценпена. фиксирующая шайба 3 с наружным триситета кольцевой выемки фиксирующей диаметром, соответствующим диаметру шайбы . 4 ил.

/приаилт 1

1770618

25

Изобретение относится к устройствам для закрепления и соединения конструктивных элементов и деталей машины, в частности к средствам для предотвращения осевых перемещений.

Известно устройство для соединения деталей содержащих палец с закрепленным на одном из его то 1цев крепежным элементом,. в виде стержневого элемента с головкой, посадочной и резьбовой ступенями, на котором эксцентрично установлена поворотная фиксирующая шайба с наружным диаметром, равным диаметру пальца, ось крепежного элемента и отверстие в фиксирующей шайбе под крепежный элемент смещены на одинаковую величину (а. с.

941720, кл. F 16 В 21/00, 1980).

Недостатком устройства является то, что не исключается воэможность самопроизвольного совмещения осей пальца и фиксирующей шайбы, это снижает надежность фиксации.

Наиболее близким техническим решением является устройство для соединения деталей, содержащее палец, закрепленный по меньшей мере с одного торца пальцастержневой элемент с головкой, посадочной и резьбовой ступенями, и установленную на посадочной ступени стержневого элемента фиксирующую шайбу с наружным диаметром, соответствующим диаметру пальца, и продолговатым посадочным пазом в центральной части при этом стержневой элемент резьбовой ступенью закреплен на пальце соосно последнему, а продолговатый паз фиксирующей шайбы выполнен ассиметрично наружней поверхности фиксирующей шайбы со смещением вдоль его продольной оси и шириной, соответствующей диаметру посадочной ступени стержневого элемента. При испол ьзовании известного устройства в агрегатах, где ось может занимать не только горизонтальное положение, надежность фиксации не обеспечивается, удобство монтажа и демонтажа за счет отсутствия фиксированного положения шайбы и пальца при совмещении их осей.

Цель изобретения — повышение надежности фиксации и удобства монтажа и демонтажа.

Указанная цель достигается тем, что устройство для соединения деталей, содержащее палец. закрепленный по меньшей мере с одного торца пальца стержневой элемент с головкой, посадочной и резьбовой ступенямии и установленную на посадочной ступени стержневого элемента фиксирующую шайбу с наружным диаметром, соответствующим диаметру пальца, и продолговатым посадочным пазом в центральной части, при этом стержневой элемент резьбовой ступенью закреплен на пальце соосно последнему, а продолговатый паз фиксирующей шайбы выполнен ассиметрично наружной поверхности фиксирующей шайбы со смещением вдоль его продольной оси и шириной, соответствующей диаметру посадочной ступени стержневого элемента, снабжено стопорной шайбой с отверстием диаметром, соответствующим диаметру посадочной ступени стержневого элемента. фиксирующая шайба выполнена с эксцентричной относительно ее наружной поверхности кольцевой выемкой диаметром, соответствующим наружному диаметру шайбы, продолговатый паз фиксирующей шайбы выполнен длиной, соответствующей сумме диаметра посадочной ступени стержневого элемента и двойного эксцентриситета фиксирующей шайбы. причем центр паза совпадает с центром кольцевой выемки шайбы, а отверстие стопорной шайбы выполнено эксцентрично со смещением центра на величину эксцентриситета кольцевой выемки фиксирующей шайбы, при этом стопорная шайба установлена в указанной кольцевой выемке фиксирующей шайбы со стороны головки стержневого элемента с возможностью поворота вокруг посадочной ступени последнего и совмещение центра стопорной шайбы с центром фиксирующей шайбы.

Заявленное устройство для соединения деталей отличается от прототипа тем, что оно снабжено стопорной шайбой с отверстием диаметром. соответствующим диаметру посадочной ступени стержневого элемента, фиксирующая шайба выполнена с эксцентричной относительно ее наружной поверхности кольцевой выемкой диаметром, соответствующим диаметру стопорной шайбы, продолговатый пазы фиксирующей шайбы выполнен длиной, соответствующей сумме диаметра посадочной ступени стержневого элемента и двойного эксцентриситета фиксирующей шайбы, причем центр паза совпадает с центром кольцевой выемки шайбы, а отверстие стопорной шайбы выполнено эксцентрично со смещением центра на величину эксцентриситета кольцевой выемки фиксирующей шайбы, при этом стопорная шайба установлена в укаэанной кольцевой выемке фиксирующей шайбы со стороны головки стержневого элемента с возможностью поворота вокруг посацочной ступени последнего и совмещения центра стопорной шайбы. Таким образом, заявленное устройство для соединения деталей соответствует критерию "новиэня"

1770618

Сравнение заявляемого решения не только с прототипом, но и другими техничеСкими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии

его критерию "существенные отличия".

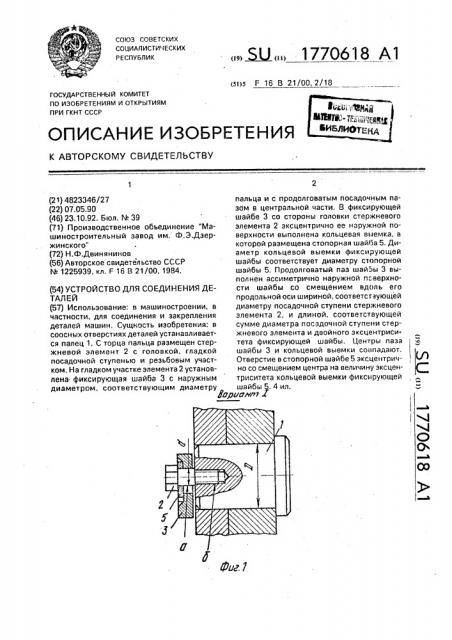

На фиг. 1 изображен 1 вариант устройства для соединения деталей в сборе с соединенными деталями, имеющими возможность вращения относительно пальца; на фиг, 2 — вид фиксирующей шайбы со стороны кольцевой выемки, на фиг. 3 — стопорная шайба, план; на фиг. 4 изображен II вариант устройства для соединения в сборе, имеющее возможность передачи вращающего момента на соединяемые детали; на фиг. 5 — вид А на фиг. 4, Устройство для соединения деталей содержит палец 1 с цилиндрическим посадочным участком для соединяемых деталей, имеющих возможность вращения относительно пальца (фиг. 1), или с многогранным посадочным участком под соединяемые детали с возможностью передачи вращающего момента на них (фиг, 4 посадочные участки шестигранные). На одном торце пальца (фиг. 1) или на обоих торцах (фиг, 4) закреплен стержневой элемент 2 с головкой. посадочной (а) и резьбовой (б) ступенями. На посадочной ступени стержневого элемента установлена фиксирующая шайба

3 с наружным диаметром (0), соответствующим диаметру пальца (фиг. 1) или диаметру вписанной в многогранник окружности (фиг. 4), и продолговатым пазом 4 в центральной части, При этом стержневой элемент 2 резьбовой ступенью закреплен на пальце 1 соосно с последним, а продолговатый паз 4 фиксирующей шайбы 3 выполнен асимметрично наружной поверхности фиксирующей шайбы со смещением вдоль его продольной оси и. шириной, соответствующей диаметру (о) посадочной ступени стержневого элемента 2. При этом устройство снабжено стопорной шайбой 5 с отверстием

6 диаметром d, соответствующим диаметру посадочной ступени стержневого элемента, фиксирующая шайба 3 выполнена с эксцентричной относительно ее нару>«ной поверхности кольцевой выемкой 7 диаметром, соответствующим наружному диаметру стопорной шайбой 5, Продолговатый паз фиксирующей шайбы выполнен длиной I, соответствующей сумме диаметров d посадочной ступени стер>кневого элемента и двойного эксцентриситета е фиксирующей шайбы, причем центр паза совпадает с центром кольцевой выемки шайбы, а отверстие в стопорной шайбе 5 выполнено эксцент5

55 рично со смещением центра на величину эксцентриситета е кольцевой выемкой 7 фиксирующей шайбы 3. При этом стопорная шайба установлена в указан ;ой кольцевой выемке 7 фиксирующей шайбы со стороны головки стержневого элемента с возможностью поворота вокруг посадочной ступени последнего и совмещения центра отверстия

6 стопорной шайбы 5 с центром фиксирующей шайбы 3.

Устройство работает следующим образом, При соединении деталей фиксирующая шайба 3 устанавливается соосно с пальцем

1 эа счет совмещения центра отверстия 6 стопорной шайбы 5 с центром фиксирующей шайбы 3, При выходе из отверстия соединяемых деталей выворачивают стержневой элемент 2 на толщину стопорной шайбы 5, которую .поворачивают на 180 в выемке 7 фиксирующей шайбь 3, затем стержневой элемент заворачивают. Б результате ось фиксирующей шайбы 3 смещается относительно оси пальца 1 на величину

2е, Разборка устройства осуществляется в обратном порядке. Таким образом, по сравнению с прототипом изобретение позволяет обеспечить надежную фи«сацию устройства при любом положении о и пальца и повысить удобство монтажа-демонтажа устройства.

Формула изобретени

Устройство для соединения деталей, содержащее палец, закрепленныи, i10 меньшей мере с одного торца пальца стер>«»евой элемент с головкой, посадочной и резьбовой ступенями и установленную на посадочной ступени стержневого элемента фиксирующую шайбу с нару>кным диаметром, соответствующим диаметру пальца, и продолговатыл1 посадочным пазом р центральной части, при этом стержневой элемент резьбовой ступенью закреплен на пальце соосно с последним, а продолговатый паз фиксирующей шайбы выполнен асимметрично наружной поверхности фиксирующей шайбы со сл1ещением вдоль его продольной оси и шириной, cooTBQTGTBóþщей диаметру посадочной ступени с-,ержневого элемента, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности фиксации и удобства монтажа-демонтажа, устройство снабжено стопорной шайбой с отверстием диаметром, соответствуюгцим диаметру посадочной ступени стержневого элемента, фиксирующая шайба выполнена с эксцентричной относительно ее наружной поверхности кольцевой выемкой диаметром, соответству1ощим наружному диаметру сто1770618

Вариоюп Г

Составитель Н.Двинянинов Дур

Техред М.Моргентал Корректор Л.Ливринц

Редактор Т.Куркова

Заказ 3726 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ГССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 порный шайбы, продолговатый паз фиксирующей шайбы выполнен длиной, соответствующей сумме диаметра посадочной ступени стержневого элемента и двойного эксцентриситета фиксирующей шайбы, причем центр паза совпадает с центром кольцевой выемки шайбы, а отверстие стопорной шайбы выполнено эксцентрично со смещением центра на величину эксцентриситета кольцевой выемки фиксирующей шайбы, при этом стопорная шайба установлена в указанной кольцевой выемке фиксиоующей

5 шайбы со стороны головки стержневого элемента с возможностью поворота вокруг посадочной ступени и совмещение центра стопорной шайбы с центром фиксирующей шайбы.
