Устройство для подачи холодного воздуха к объектам

Устройство для подачи холодного воздуха к объектам

Иллюстрации

Показать все

Реферат



Использование: в холодильной технике, в частности в установках, использующих холодный атмосферный воздух. Сущность изобретения: устройство содержит трубопровод с патрубками подвода и отвода воздуха, выполненный из эластичного материала и снабженный в зоне патрубков пережимными элементами. Вдоль трубопровода для придания ему жесткости установлены с возможностью перемещения поясные элементы . Устройство содержит систему для поддержания трубопровода в вертикальном положении. Один из патрубков связан с мачтами для крепления к земле на установленной высоте, а другой заполнен газом, плотность которого меньше плотности воздуха для размещения его в холодных слоях атмосферы. 1 ил.

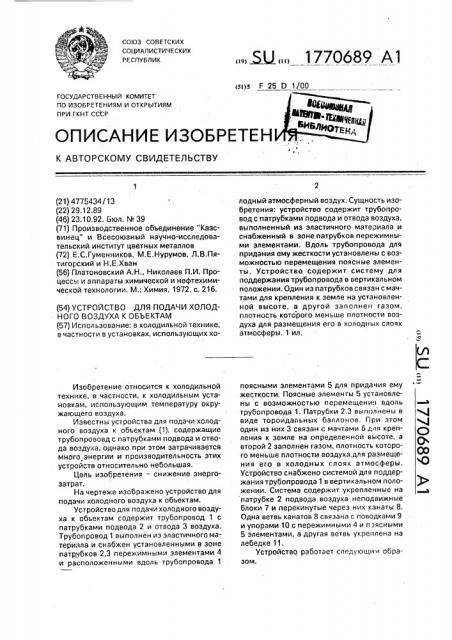

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 25 0 1/00

ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4775434/13 (22) 29.12.89 (46) 23.10.92. Бюл. N 39 (71) Производственное объединение "Казсвинец" и Всесоюзный научно-исследовательский институт цветных металлов (72) Е.С.Гуменников, М.Е.Нурумов; Л.В.Пятигорский и Н.Е,Хван (56) Платоновский А,Н., Николаев П.И. Процессы и аппараты химической и нефтехимической технологии. M.: Химия, 1972, с. 216. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ХОЛОДНОГО ВОЗДУХА К ОБЪЕКТАМ (57) Использование: в холодильной технике, в частности в установках, использующих хоИзобретение относится к холодильной технике, в частности, к холодильным установкам, использующим температуру окружающего воздуха.

Известны устройства для подачи холодного воздуха к объектам (1), содержащие трубопрововд с патрубками подвода и отвода воздуха, однако при этом затрачивается много энергии и производительность этих устройств относительно небольшая.

Цель изобретения — снижение энергозатрат.

На чертеже изображено устройство для подачи холодного воздуха к объектам.

Устройство для подачи холодного воздуха к объектам содержит трубопровод 1 с патрубками подвода 2 и отвода 3 воздуха.

Трубопровод 1 выполнен из эластичного материала и снабжен установленными в зоне патрубков 2,3 пережимными элементами 4 и расположенными вдоль трубопровода 1

„„Я „„1770689 А1 ладный атмосферный воздух. Сущность изобретения: устройство содержит трубопровод с патрубками подвода и отвода воздуха, выполненный иэ эластичного материала и снабженный в зоне патрубков пережимными элементами. Вдоль трубопровода для придания ему жесткости установлены с возможностью перемещения поясные элементы. Устройство содержит систему для поддержания трубопровода в вертикальном положении. Один из патрубков связан с мачтами для крепления к земле на установленной высоте, а другой заполнен газом, плотность которого меньше плотности воздуха для размещения его в холодных слоях атмосферы. 1 ил. поясными элементами 5 для придачия ему жесткости, Поясные элементы 5 установлены с возможностью перемещения вдоль трубопровода 1. Патрубки 2.3 выполнены в виде тороидальных баллонов. При этом один из них 3 связан с мачтами 6 для крепления к земле на определенной высоте. а второй 2 заполнен газом, плотность которого меньше плотности воздуха.для размещения его в холодных слоях атмосферы.

Устройство снабжено системой для поддержания трубопровода 1 в вертикальном положении. Система содержит укрепленные на патрубке 2 подвода воздуха неподвижные блоки 7 и перекинутые через них канаты 8.

Одна ветвь канатов 8 связана с поводками 9 и упорами 10 с пережимными 4 и ll неясными

5 элементами, а другая ветвь укреплена на лебедке 11.

Устройство работает следующи образом.

1770689

Для создания нисходящего из более холодных слоев статической атмосферы потока воздуха. включают лебедку 11. Упоры 10 взаимодействуют с поводками 9 и пережимают сечение трубопровода 1. При этом нижний конец трубопровода 1 вместе с патрубком 3 поднимтается„вверх, например на

3/4 всей. высоты трубоапретерф т, а затем опускаетСя вниз в исходное положение, Холодный воздух верхних слоев атмосферы заполняет трубопровод 1 по мере опускания нижнего его конца. Поскольку он более холодный, то его плотность и масса в трубопроводе 1 на выходе окажется большей, чем окружающий воздух, Появляется избыточное давление, которое становится стабильной движущей. силой для перемещения в зону охлаждения больших объемов сравнительно холодного воздуха.

Использование предлагаемого устройства позволяет использовать статическое давление засасываемого холодного воздуха для его замещения в нижних слоях атмосферы и осуществлять последующее охлаждение объектов в течение продолжительного временй без постоянного подвода энергии, что позволит существенно снизить энергозатрат ы;

Формула изобретения

Устройство для подачи холодного воздуха к объектам, содержащее трубопровод с патрубками подвода и отвода воздуха, о т5 лича ющееся тем,что,сцельюснижения энергозатрат, устройство снабжено системой для поддержания трубопровода в еертикальном положении, трубопровод выполнен из эластичного материала и снаб10 жен установленными в зоне патрубков пережимны ми элементами и расположенными вдоль трубопровода поясными элементами для придания ему жесткости, установленными с возможностью перемещения вдоль тру15 бопровода, при этом патрубки выполнены в виде тороидальных баллонов, причем один из них связан с мачтами для крепления к земле на установленной высоте, а второй заполнен газом, плотность которого мень20 ше плотности воздуха для размещения его в холодных слоях атмосферы, при этом система для поддержания трубопровода в вертикальном положении содержит укрепленные на патрубке подвода воздуха непод25 вижные блоки и перекинутые через них канаты, одна ветвь которых связана поводками и упорами с пережимными и поясными элементами, а другая ветвь укреплена на .лебедке, 1770689

Составитель В. Константинов

Техред М.Моргентал Корректор З.Салко

Редактор Т.Козлова

Производственно-издательский комбинат "Патент", г. Ужгброд, ул.Гагарина, 101

Заказ 3729 Тираж Подйисное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Рауаскаа наб., 4/5
