Эталон длины
Иллюстрации
Реферат
Изобретение относится к измерительной технике, в частности к эталонам длины, работающим а условиях колебания температуры окружающей среды. Цель изобретения - повышение точности измерений. На корпусе 1 закреплен по меньшей мере, один стержень-компенсатор 2, выполненный из материала с коэффициентом линейного расширения , отличным от коэффициента линейного расширения материала корпуса 1. Закрепленный конец стержня-компенсатора 2 расположен между центром корпуса 1 и вторым концом стержня-компенсатора 2 с измерительным наконечником 4 в случае контроля наружных размеров. 1 з.п. ф. 2 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5ц5 6 01 В 3/30
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР

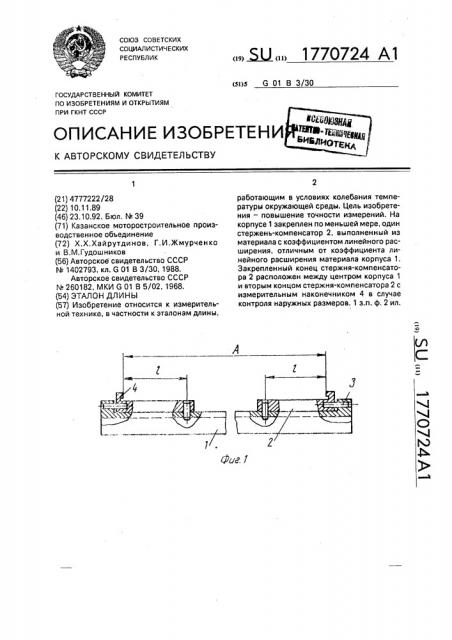

ОПИСАНИЕ ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4777222/28 (22) 10.11,89 (46) 23.10.92. Бюл, М 39 (71) Казанское моторостроительное производственное объединение (72) Х.X.Õàéðóòäèíoâ, Г.И.Жмурченко и В.M.Ãóäoøíèêîâ (56) Авторское свидетельство СССР
K 1402793, кл. G 01 В 3/30, 1988.
Авторское свидетельство СССР
Мт 260182, МКИ G 01 В 5/02, 1968. (54) ЭТАЛОН ДЛИНЫ (57) Изобретение относится к измерительной технике, в частности к эталонам длины, Ы 1770724 А1 работающим в условиях колебания температуры окружающей среды. Цель изобретения — повышение точности измерений. На корпусе 1 закреплен по меньшей мере, один стержень-компенсатор 2, выполненный из материала с коэффициентом линейного расширения, отличным от коэффициента линейного расширения материала корпуса 1, Закрепленный конец стержня-компенсатора 2 расположен между центром корпуса 1 и вторым концом стержня-компенсатора 2 с измерительным наконечником 4 в случае контроля наружных размеров. 1 з.п. ф. 2 ил.
1770724
Изобретение относится к измерительной технике, в частности к эталонам длины, работающим в условиях колебания температуры окружающей среды.
Известны измерительные приборы, снабженные устройством, компенсирующим изменение размера между измерительными наконечниками, вызванное колебанием температуры окружающей среды. К ним относится измерительная скоба, в которой компенсация температурных деформаций достигается с помощью рычажнс-шарнирного мехаизма,,действующего от двух параллельных штанг, выполненных из материалов с различными коэффициентами линейного расширения.
Известна также конструкция эталона длины, содержащая корпус, призму и два стержня-компенсатора, выполненные из материала, имеющего более высокий коэффициент линейного расширения, чем материал корпуса, один конец стержней-ксмпенсаторсв жестко соединен с корпусом, а рабочий конец свободный.
Недостатком описанных конструкций является недостаточная точность измерений.
Целью изобретения является повышение точности измерений.
Поставленная цель достигается тем, что в эталоне длины, содержащем корпус, установленный на нем пс крайней мере один стержень-ксмпенсатор из материала, коэффициент линейного расширения которсгс отличен от коэффициента линейного расширения материала корпуса, причем один конец стержня-компенсатора жестко закреплен на корпусе, а измерительный наконечник закреплен на втором конце стержня-компенсатора, закрепленный конец стержня-компенсатора расположен между центром корпуса и вторым концом стержняксмпенсатсра, при этом эталон длины снабжен по крайней мере одной продольной направляющей, закрепленной на корпусе и взаимодействующей со вторым концом стержня-компенсатора.
На фиг. 1 прдставлен эталон длины для настройки индикаторных скоб при контроле наружных размеров детали лэ материала с ксэфициентом линейногс расширения большим, чем коэффициент линейнсгс расширения корпуса эталона длины, на фиг. 2— эталон длины для контроля внутренних размеров деталей.
Зталон длины содержит корпус 1, выполненный в виде балки из стандартного швеллера, двух ксмпексаторсв2, выполненных из алюминия, один конец которых жестко прикреплен к корпусу 1, а другой — с
Легко доказать, что при любых отклонениях температуры окружающей среды пр этом соблюдается равенство:
Ьд = Э.
Таким образом, изменение размера де. тали при любых отклонениях температурь окружающей среды в точности будет компенсироваться изменением базового раз. мера А эталона длины.
В настоящее время соблюдение усло. вия Л эталона = Л l детали достигается пу.
55 тем изготовления корпуса эталона длины и:. материала с близким коэффициентом ли нейнсго расширения к коэффициенту линейного расширения материал: контролируемой детали или из того же ма
40 помощью направляющих 3 с возможностью продольного перемещения вдоль корпуса.
На свободных концах компенсаторов 2 установленн ы измерительн ые наконечники 4.
Причем измерительные наконечники 4 в эталоне длины для наружных размеров (фиг.
1) обращены внутрь, а в эталоне длины для внутренних размеров — наружу (фиг. 2).
Зталон длины работает следующим образом.
Контролируемый размер А, например, наружный или внутренний диаметр детали (на чертеже не показан), замеряется KGK u при работе с обычными эталонами длины путем сравнения фактического размера с помощью настроенной по нему индикаторной скобы с фактическим размером контролируемой детали. По отклонению стрелки индикаторных часов от настроенного по эталону положения судят о годности контролируемых деталей. Базовый размер А рассч: тывается, исходя из номинального размеэа контролируемой детали с учетом отклонений в таком же порядке, как и при расчете обычных эталонов длина для настройки индикаторных скоб. В случае отклонения температуры окружающей среды, например, в сторону повышения от нормальной (температура среды при изготовлении эталона) на Ж, приращение
Л4 размера А эталона и приращение Ь|д размера А детали составит:
Ь4=(А-21) а, „, At +2(° а At
Ад=-Ад ад А т, де ясорп акомп и ад — соответственно коэффициенты линейного расширения материалов корпуса, ком пенсатора и контролируемой детали;
1 — длина стержней-компенсаторсв.
Рабочая длина I компенсаторов рассчитывается по формуле . ад — ако и .А
1770724
Составитель Х. Хайрутдинов
Техред М.Моргентал Корректор М. Ткач
Редактор Т. Иванова
Заказ 3731 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ CCCP
113035, Москва,?K-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 териала, что и материал контролируемой детали, это приводит к уменьшению точности измерений и удорожанию эталонов длины, так как не удается использовать для корпуса эталона стандартные профили и обычные конструкционные материалы, Таким образом, экономический эффект от заявляемого решения получается от повышения точности измерений, снижения трудоемкости изготовления эталонов (вместо специальных заготовок используются стандартные профили) и в экономии дорогостоящих материалов.
Формула изобретения
1. Эталон длины, содержащий корпус, установленный на нем Ilo крайней мере один стержень-компенсатор из материала, коэффициент линейного расширения которого отличен от коэффициента линейного расширения материала корпуса, причем один конец стержня-компенсатора жестко
5 закреплен на корпусе, а измерительный наконечник закреплен на втором конце стержня-коменсатора, отличающийся тем, что, с целью повышения точности измерений, закрепленный конец стержня-компен10 сатора расположен между центром корпуса и вторым концом стержня-компенсатора.
2, Эталон длины по и, 1, о т л и ч а юшийся тем, что он снабжен по крайней мере одной продольной направляющей, 15 закрепленной на корпусе и взаимодействующей со вторым концом стержня-компенсатора.
