Устройство для измерения расхода газонасыщенной жидкости

Устройство для измерения расхода газонасыщенной жидкости

Иллюстрации

Показать все

Реферат



Использование: измерение количества жидкости в смешанном газожидкостном потоке . Сущность изобретения: устройство содержит замерный гидроциклонный сепаратор 1, выполненный из двух емкостей: верхней емкости 2 для газа с патрубком 4 перетока газа; нижней емкости 3 для сбора жидкости, соединенной при помощи патрубка 5 с расходомером 6 и регулятором давления 7, последний сообщен с коллектором 8 сбора газонасыщенной жидкости. Регулятор давления при помощи патрубков 9 и 10 соединен с верхней емкостью 2 сепаратора и коллектором 8. Кроме того, устройство содержит измерительные приборы 11 и 12. Новым является установка между расходомером и регулятором давления диффузора 13, с которым соединен патрубок 4 перетока газа. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 F 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4

О (Л

Фыг1 (21) 4763589/10 (22) 04.12.90 (46) 23.10.92. Бюл. М 39 (76) P.Ñ.Ñàãàäååâ и Е.В.Крашенинников (56) 1. Авторское свидетельство СССР

ЬВ 491831, кл. G 01 F 1/00, 1975.

2. Справочник по нефтепромысловому оборудованию./Под ред. Е.И.Бухаленко.—

М.: Недра, 1983, с. 325. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ГАЗ ОНАСЫ ЩЕ Н НОЙ ЖИДКОСТИ (57) Использование: измерение количества жидкости в смешанном газожидкостном потоке. Сущность изобретения: устройство содержит замерный гидроциклонный ае> ЫЛпи 1 770751 А1 сепаратор 1, выполненный из двух емкостей: верхней емкости 2 для газа с патрубком 4 перетока газа; нижней емкости 3 для сбора жидкости, соединенной при помощи патрубка 5 с расходомером 6 и регулятором давления 7, последний сообщен с коллектором 8 сбора газонасыщенной жидкости. Регулятор давления при помощи патрубков 9 и 10 соединен с верхней емкостью 2 сепаратора и коллектором 8. Кроме того, устройство содержит измерительные приборы 11 и

12. Новым является установка между расходомером и регулятором давления диффузора 13, с которым соединен патрубок 4 перетока газа. 2 ил.

1770751

Изобретение относится к измерительной технике и может быть использовано для измерения количества жидкости в смешанном газожидкостном потоке продукта.

Известно устройство для измерения расхода газонасы ще н ной жидкости (1), Это устройство содержит корпус с подводящими и отводящим патрубками, установленными соответственно в верхней и нижней частях, преобразователь расхода и вторичные приборы, Корпус разделен на верхнюю и нижнюю части перегородкой, снабженной двумя патрубками с отверстиями истечения, установленными на различных уровнях, и патрубком перетока газа. Преобразователи расхода установлены в нижней части корпуса под отверстиями истечения и подключены к вторичным приборам, а в нижнем отверстии истечения установлен поплавковый клапан.

Данное устройство сложное по конструкции и ненадежно в работе, так как в процессе работы поплавковый клапан засоряется и своевременно не срабатывает.

Наиболее близким техническим решением является устройство, описанное в (2).

Устройство содержит гидроциклонный сепаратор, выполненный из двух емкостей— верхней для газа с патрубком перетока газа, соединенным с коллектором, и нижней для сбора жидкости, соединенной при помощи патрубка с расходомером и регулятором давления, Регулятор давления сообщен с коллектором сбора газонасыщенной жидкости, Сепаратор снабжен поплавковым регулятором жидкости. Регулятор давления соединен с верхней емкостью гидроциклонного сепаратора и коллектором для создания перепада давления, Имеются контрольно-измерительные приборы.

Недостатком данного устройства является то, что оно конструктивно сложное и ненадежное в работе, так как избыточное давление через систему поплавок- шток- тяга- газовая заслонка поплавкового регулятора жидкости связано с работой регулятора перепада давления, Поэтому суммарные допуски на люфты системы поплавок- шток- тяга- заслонка при выборке в процессе измерения создают такие положения, при которых клапан регулятора давления слегка приоткрывается и при этом газ из верхней емкости сепаратора не сбрасывается через газовую заслонку, а проходят вместе с измеряемой жидкостью через расходомер. Поэтому появляются завышенные замеры.

Целью изобретения является повышение надежности.

Указанная цель достигается тем, что в известном устройстве для измерения расхода газонасыщенной жидкости, содержащем гидроциклонный сепаратор, состоящий из верхней и нижней емкостей, верхняя соединена с патрубком перетока газа, а нижняя патрубком перетока жидкости соединена через расходомер и регулятор давления с коллектором сбора газонасыщенной жидкости, между расходомером и регулятором давления установлен диффузор, а патрубок перетока газа соединен с диффузором тангенциально.

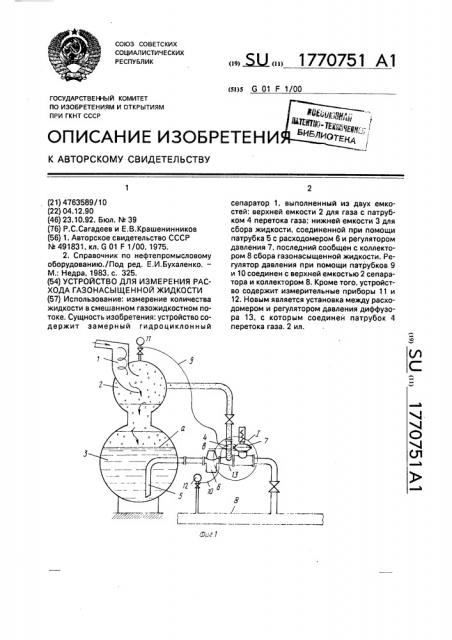

На фиг. 1 показан общий вид устройства; на фиг.2 — узел 1 на фиг. 1 (место соединения диффузора с патрубком перетока газа и с регулятором давления).

Устройство для измерения расхода газонасыщенной жидкости содержит гидроциклонный сепаратор 1, выполненный из верхней емкости 2 для газа и нижней емкости 3 для сбора жидкости, Верхняя емкость

2 соединена с патрубком 4 перетока газа.

Нижняя емкость 3 при помощи сливного патрубка 5 соединена с расходомером 6 и регулятором 7 давления, последний сообщен с коллектором 8 сбора газонасыщенной жидкости. Регулятор 7 давления при помощи патрубков 9 и 10 соединен с верхней емкостью 2 сепаратора 1 и коллектором 8, Устройство содержит также контрольно-измерительные приборы 11 и 12. Между расходомером 6 и регулятором 7 давления установлен диффузор 13 с которым тангенциально соединен патрубок 4 перетока газа, Регулятор 7 давления имеет клапан 15, Устройство работает следующим образом.

Газонасыщенная жидкость из скважины, поступает в гидроциклонный сепаратор

1, где под действием центробежных сил происходит разделение на жидкость и газ. Жидкость стекает в нижнюю емкость 3, а гаэ собирается в верхней емкости 2. По мере накопления жидкости в емкости 3 и газа е емкости 2 избыточное давление в сепараторе повышается. Когда избыточное давление в сепараторе1 будет выше чем в коллекторе

8, оно воздействует по патрубкам 9 и 10 н; клапан 15 (см. фиг. 2) регулятора 7 давления

При открытии клапана 15 основная масс" жидкости из нижней емкости 3 по патрубк

5 пропускается через расходомер 6, диффу. зор 13, регулятор 7 давления в коллектор 8

При истечении жидкости уровень "в" в пат рубке 4 будет расположен выше относитель. но уровня "а" жидкости в нижней емкости 3 так как жидкость после расходомера 6 про. текает через диффузор 13. При понижени уровня в емкости 3 соответственно понижа

1770751

Составитель Р,Сагадеев

Техред М.Моргентал Корректор Н.Слободяник

Редактор

Заказ 3732 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ется уровень жидкости в патрубке 4. Когда уровень жидкости в патрубке 4 окажется ниже верхней кромки поверхности диффузора 13, газ под избыточным давлением устремляется в регулятор 7 давления, минуя расходомер 6. По мере истечения газа из емкости 2 сепаратора 1 через патрубок 4, диффузор 13, клапан 15 регулятора 7 давления в коллектор 8 исчезает избыточное давление и в результате этого клапан 15 регулятора 7 давления закрывается, Жидкость в емкости 3 гидроциклонного сепаратора 1 будет снова накапливаться и дальнейший процесс повторится как описано выше. При стечении газа через патрубок

4, который установлен тангенциально диффузору 13, происходит образование вихря, который обдувая клапан 15 удаляет с него остатки жидкости. грязи и мелкие предметы (см. фиг, 2), Это обеспечивает надежную работу устройства, Устройство для измерения расхода газонасыщенной жидкости обеспечивает бесперебойную работу расходомера, постоянно очищает от загрязнений регуля5 тор давления, в результате чего повышается надежность работы устройства, точность измерения.

Формула изобретения

10 Устройство для измерения расхода газонасыщенной жидкости, содержащее гидроциклонный сепаратор, состоящий из верхней и нижней емкостей, верхняя соединена с патрубком перетока газа, а нижняя патрубком

15 перетока жидкости соединена через расходомер и регулятор давления с коллектором сбора газонасыщенной жидкости, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности, оно снабжено диффузором, установленным

20 между расходомером и регулятором давления, а патрубок перетока газа соединен с диффузором тан ген циально.
