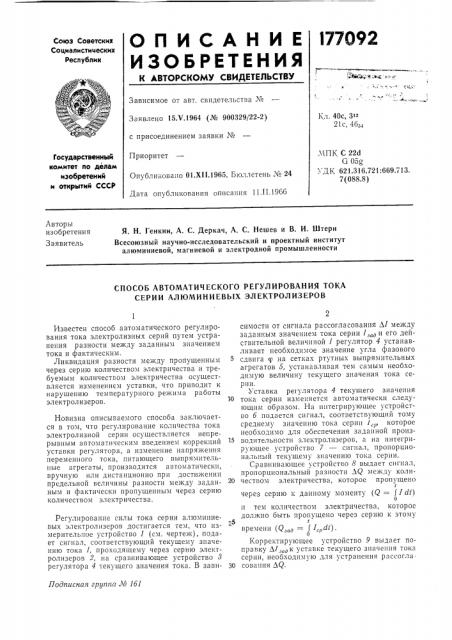

О0ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 40с, 3 -

21с, 46„-<

Заявлено 15Х.1964 (¹ 900329/22-2) с присоединением заявки №

Приоритет

Опубликовано 01.XI1.1965. Бюллетень № 24

Дата опубликования описания 11.11.! 966,ЧПК С 22d

G 05o

УДК 621.316.721:669.713

7(088.8) Государственный комитет ло делам изобретений и открытий СССР

Авторы изобретения

Заявитель

Я. Н. Генкин, А. С. Деркач, А. С. Нешев и В. И. Штерн

Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТОКА

СЕРИИ АЛЮМИНИЕВЫХ ЭЛЕКТРОЛИЗЕРОВ

Подписная грттга М 1б1

Известен способ автоматического регулирования тока электролизных серий путем устранения разности между заданным значением тока и фактическим.

Ликвидация разности между пропущенным через серию количеством электричества и требуемым количеством электричества осуществляется изменением уставки, что приводит к нарушению температурного режима работы электролизеров.

Новизна описываемого способа заключается в том, что регулирование количества тока электролизной серии осуществляется непрерывным автоматическим введением коррекций уставки регулятора, а изменение напряжения переменного тока, питающего выпрямительные агрегаты, производится автоматически, вручную или дистанционно при достижении предельной величины разности между заданным и фактически пропущенным через серию количеством электричества.

Регулирование силы тока серии алюминиевых электролизеров достигается тем, что измерительное устройство 1 (см. чертеж), подает сигнал, соответствующий текущему значению тока 1, проходящему через серию электролизеров 2, на сравнивающее устройство 8 регулятора 4 текущего значения тока. В зависимости от сигнала рассогласования Л1 между заданным значением тока серии 1„а и его денствительной величиной 1 регулятор 4 устанавливает необходимое значение угла фазового сдвига ср на сетках ртутных выпрямнтельных агрегатов 5, устанавливая тем самым необходимую величину текущего значения тока серии.

Уставка регулятора 4 текущего значения

14 тока серии изменяется автоматически следующим образом. На интегрирующее устройство б подается сигнал, соответствующий тому среднему значению тока серии i,, которое необходимо для обеспечения заданной произ15 водительности электролизероь, а на интегрирующее устройство 7 — сигнал, пропорциональный текущему значению тока серии.

Сравнивающее устройство 8 выдает сигнал, пропорциональный разности ЛЯ между коли20 чеством электричества, которое пропущено

t через серию к данному моменту (Q = /l dt) О и тем количеством электричества, которое должно быть пропущено через серию к этому

t времени (Я„д — — (I, Ж). о

Корректирующее устройство 9 выдает поправку Л1„д к уставке текущего значения тока серии, необходимую для устранения рассогла

30 сования ЛЯ.

177092

Предмет изобретения

Составитель Г. А. Григоренко

Редактор Л. M. Струве Техрсд T. П, Курилко Корректоры: T. Н. Костикова и Ю. М. Федулова

Заказ 3869/14 Тираж 850 Формат бум. 60X90 /8 Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

На суммирующее устройство 10 подается сигнал, соответствующий среднему заданному значению тока серии и выходной сигнал корректирующего устройства 9. Сигнал, снимаемый с суммирующего устройства 10, и является уставкой для регулятора текущего значения тока серии.

Если рассогласование AQ достигнет предельной величины, то управляющее устройство 11 выдает сигнал о переключении питающего автотрансформатора 12 на более высокую или более низкую ступень напряжения.

Применение такого способа регулирования тока серии позволяет достигнуть более равномерного теплового режима работы электролизеров за счет уменьшения колебаний тока и введения коррекции силы тока по температуре, лучшей работы ртутных выпрямителей и получения более высокого косинуса гр вследствие работы на меньших углах фазового сдвига на сетках выпрямительных агрегатов.

1. Способ автоматического регулирования тока серии алюминиевых электролизеров, отличающийся тем, что, с целью поддержания определенного температурного режима работы электролизеров, уставку регулятора текущего значения тока непрерывно и автоматически корректируют в зависимости от заданного среднего значения тока серии и разности между фактически пропущенным через серию к данному моменту времени количеством электричества и количеством электричества, требуемым для обеспечения заданной производительности серии.

2. Способ по п. 1, отличающийся тем, что устранение предельной величины разности между заданным и фактически пропущенным через серию .количеством электричества осуществляют изменением напряжения переменного тока, питающего ртутные выпрямительные агрегаты.
