Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах ввода информации , в частности в клавиатурах ЭВМ. Целью изобретения является обеспечение бесшумной работы клавиатуры за счет выполнения толкателя составным. Клавиатура содержит панель 1 с отверстиями 2 под клавиши, клавиши 3 с опорными выступами 4 и толкателем 5 с эластичным элементом 6 с выступом 7, элементы упругости 8, выполненные в виде пружин, контактную плату 9 с электроконтактами 10. Изобретение обеспечивает бесшумность работы клавиатуры, а также упрощение сборки клавиш на панели при сохранении надежности работы приводного механизма. 1 ил,

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СаИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4812860/24 (22) 12.04.90 (46) 23.10,92, Бюл. М 39 (71) Минский научно-исследовательский приборостроительный институт (72) К. С, Шуклин, Т. П. Иванова и H. С. Гревцова (56) Авторское свидетельство СССР

N 1376816, кл, Н 01 Н 13/70, 1985, (54) КЛАВ ИАТУРА (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах ввода информа„„5U„„1770997 А1 ции, в частности в клавиатурах ЭВМ. Целью изобретения является обеспечение бесшумной работы клавиатуры за счет выполнения толкателя составным. Клавиатура содержит панель 1 с отверстиями 2 под клавиши, клавиши 3 с опорными выступами 4 и толкателем 5 с эластичным элементом 6 с выступом

7, элементы упругости 8, выполненные в виде пружин, контактную плату 9 с электроконтактами 10. Изобретение обеспечивает бесшумность работы клавиатуры, а также упрощение борки клавиш на панели при сохранении надежности работы приводного механизма. 1 ил, 1770997

Составитель А.Алексеев

Техред M.Moðãåíòàë. Корректор А.Козориз

Редактор О.Стенина

Заказ 3745 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к области электротехники и может быть использовано в устройствах ввода информации, в частности, в клавиатурах ЗВМ.

Целью изобретения является обеспече- 5 ние бесшумной работы клавиатуры за счет выполнения толкателя клавиши составным.

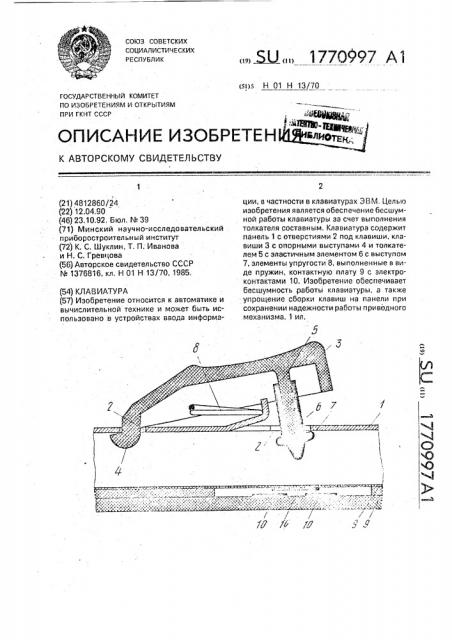

На чертеже представлена конструкция клавиатуры.

Клавиатура содержит лицевую панель 1 10 с отверстиями 2 под клавиши; клавиши 3 с опорными выступами 4 и толкателем 5.с эластичным ударником 6 с уступом 7, элементы упругости 8, выполненные в виде возвратных пружин, контактную плату 9 с 15 электроконтактами 10. .Клавиатура работает следующим образом.

При нажатии на клавишу 3 происходит ее поворот вокруг оси, образованной кром- 20 кой отверстия 2, опорными. выступами 4 и самой клавишей 3. При этом нижняя поверхность эластичного ударника 6 толкателя упирается в контактную плату 9 и замыкает контакты 10. После снятия усилия нажатия клавиша 3 под действием возвратной пружины 8 возвращается в исходное состояние до упора уступа 7 в панель 1.

Достоинством предлагаемой конструкции является, помимо бесшумной работы и упрощения сборки клавиши на панели, упрощение сборки самой клавиши при сохранении надежности работы приводного меха н.изма.

Формула изобретения

Клавиатура, содержащая. лицевую панель с отверстиями под клавиши, контактную плату с электроконтактами, элементы упругости, выполненные в виде возвратных пружин, клавиши, каждая из которых состоит из клавишной головки с опорным выступом и толкателя, отличающаяся тем, что, с целью упрощения клавиатуры и обеспечения бесшумной работы, толкатель клавиши выполнен в виде выступа с установленным на его конце эластичным ударником с уступом для ограничения перемещения.
