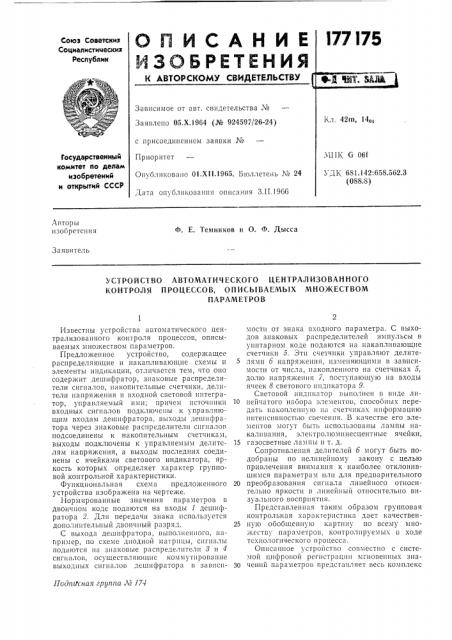

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 05.Х.) 964 (№ 924597/26-24) с присоединением заявки №

Приоритет

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 01,Xl l.1965. Бюллетень № 24

Дата опубликования описания 3.11.1966

Авторы изобретения

Ф. Е. Темников и О. Ф. Дысса

Заявитель

УСТРОЙСТВО АВТОМАТИЧ ЕСКОГО ЦЕНТРАЛ ИЗОВАН НОГО

КОНТРОЛ 1 ПРОЦЕССОВ, ОГ1ИС11ВАЕ 1Ь1 1У1НОЖЕСТВО1У1

ПАРАМЕТРОВ

17сдтссная арутга Л! 74

Известны устройства автоматического централизованного KQIII роля процессов, описываемых множеством параметров.

Предложенное устройство, содержащее распределяющие и накапливающие схемы и элементы индикации, отличается тем, что оно содержит дешифратор, знаковые распределители сигналов, накопительные счетчики, делители напряжения и входной световой интегратор, управляемый ими; причем источники входных сигналов подключены к управляющим входам дешифратора, выходы дешпфратора через знаковые распределители сигналог подсоединены к накопительным счетчикам, выходы подключены к управляемым делителям напряжения, а выходы последних соединены с ячейками светового индикатора, яркость которых определяет характер групповой контрольной характеристики.

Функциональная схема предложенного устройства изображена на чертеже.

Нормированные значения параметров в двоичном коде подаются на входы 1 дешифратора 2. Для передачи знака используется дополнительный двоичный разряд.

С выхода дешпфратора, выполненного, например, по схеме диодной матрицы, сигналы подаются на знаковые распределители 8 и 4 сигналов, осуществляющие ком мутирование выходных сигналов дешифратора в завпсимости от знака входного параметра. С выходов знаковых распределителей импульсы в унитарном коде подаются на накапливающие счетчики 5. Эти счетчики управляют делите5 лями 6 напряжения, изменяющими в зависимости от числа, накопленного на счетчиках 5, долю напряжения 7, поступающую на входы ячеек 8 светового индикатора 9.

Световой индикатор выполнен в виде ли10 нейчатого набора элементов, способных передать накопленную на счетчиках информацию интенсивностью свечения. В качестве его элементов могут быть использованы лампы накаливания, электролюминесцентные ячейки, 15 газосветные лампы и т. д.

Сопротивления делителей б могут быть подобраны по нелинейному закону с целью привлечения внимания к наиболее отклонившимся параметрам пли для предварительного

20 преобразования сигнала линейного относительно яркости в линейный относительно визуального восприятия.

Представленная таким ооразом групповая контрольная характеристика дает качествен25 ную обобщенную картину по всему множеству параметров. контролируемых ь ходе технологического процесса.

Описанное устройство совместно с системой цифровой регистрации мгновенных зна30 чешгй параметров представляет весь комплекс

177175

Составитель 1О. М. Торгоненко

Техред А. А, Камышникова Корректоры: О. Б. Тюрина и Е, Д. Курдюмова

Редактор Л. Утехина

Заказ 3797/15 Тира>к 975 Формат бум. 60 (90 /в Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изоб>ретеппй и открытий СССР

Москва, Центр, пр. Cepova, д. 4

Типографии, пр. Сапунова, д. 2 производственной информации и способно заменить множество приборов обычного типа.

Предмет изобретения

Устройство автоматического централизованного контроля процессов, описываемых множеством параметров, содер>кащее распределяющие и накапливающие схемы и элементы индикации, отличающееся тем, что для наглядности представления групповой контрольной характеристики, оно содер>кит дешифратор, знаковые распределители сигналоз, иакопительные счетчики, делители напряжения и выходной световой индикатор, управляемый ими; причем источники входных сигналов подключены к управляющим входам дешиф5 ратора, выходы дешифратора через знаковые распределители сигналов подсоединены к накопительным счетчикам, выходы которых подключены к управляемым делителям напря>кения, а выходы последних соединены

10 с ячейками светового индикатора, яркость которых определяет характер групповой контрольной характеристики.
